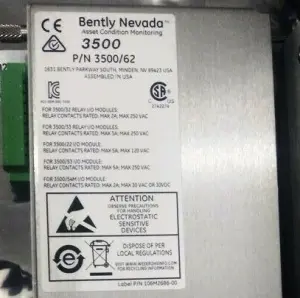

Belly Nevada 3500/62-03-00

제품 개요

입력 신호 : 50Ω 입력 임피던스를 갖는 +4 ~ +20ma 분리 된 전류 입력.

채널 수 : 6 개의 독립 채널.

작동 온도 : -40 ° C ~ +85 ° C

3500/62 모니터

기계 보호를위한 경보를 구동하기 위해 구성된 경보 세트 포인트와 모니터링 된 매개 변수를 지속적으로 비교합니다.

운영 및 유지 보수 직원 모두에게 필수 기계 정보를 제공합니다.

3500 랙 구성 소프트웨어를 사용하여 3500/62를 프로그래밍하여 전류 또는 전압 측정을 수행 할 수 있습니다. 3500/62는 3 가지 신호 입력 시나리오에 대한 I/O 모듈을 제공합니다 : +/- 10 볼트 DC, 분리 된 4-20 MA 또는 본질적으로 안전한 제너 장벽을 갖춘 4-20 MA. 내부 배리어 I/O는 외부 전력 입력 터미널을 제공하여 4-20 MA 트랜스 듀서에 본질적으로 안전한 전력을 제공합니다.

TMR (Triple Modular Redundant) 구성에 사용되면 3 개의 그룹으로 서로 인접한 프로세스 변수 모니터를 설치해야합니다. 이 구성에 사용될 때 모니터는 정확한 운영을 보장하고 단일 지점 고장으로 인한 기계 보호 손실을 피하기 위해 두 가지 유형의 투표를 사용합니다.

제품 기능

Belly Nevada 3500/62-03-00 분리 된 설계를 사용하면 전기 간섭이 신호 전송 및 처리에 영향을 미치는 것을 효과적으로 방지합니다.

Belly Nevada 3500/62-03-00은 고급 신호 처리 알고리즘과 고해상도 A/D 변환 회로가 전체 스케일의 ± 0.33%의 측정 정확도를 달성합니다.

Belly Nevada 3500/62-03-00에는 6 개의 독립적 인 채널이있어 여러 프로세스 변수를 동시 모니터링하여 필요한 모듈 수를 줄입니다. 각 채널은 독립적이며 서로를 방해하지 않습니다.

응용 프로그램

석유 화학 산업 : Bently Nevada 3500/62-03-00 압축기, 펌프 및 원자로와 같은 장비의 압력, 흐름 및 온도와 같은 매개 변수를 모니터링하는 데 사용되어 비정상을 작동시키고 누출 및 과압과 같은 안전 사고를 예방하는 장비를 즉시 감지합니다.

전력 산업 : Belly Nevada 3500/62-03-00 증기 터빈, 발전기 및 기타 장비에 사용되는 기타 장비에 사용됩니다. 윤활유 압력, 냉각수 흐름 및 와인딩 온도와 같은 주요 공정 변수.
