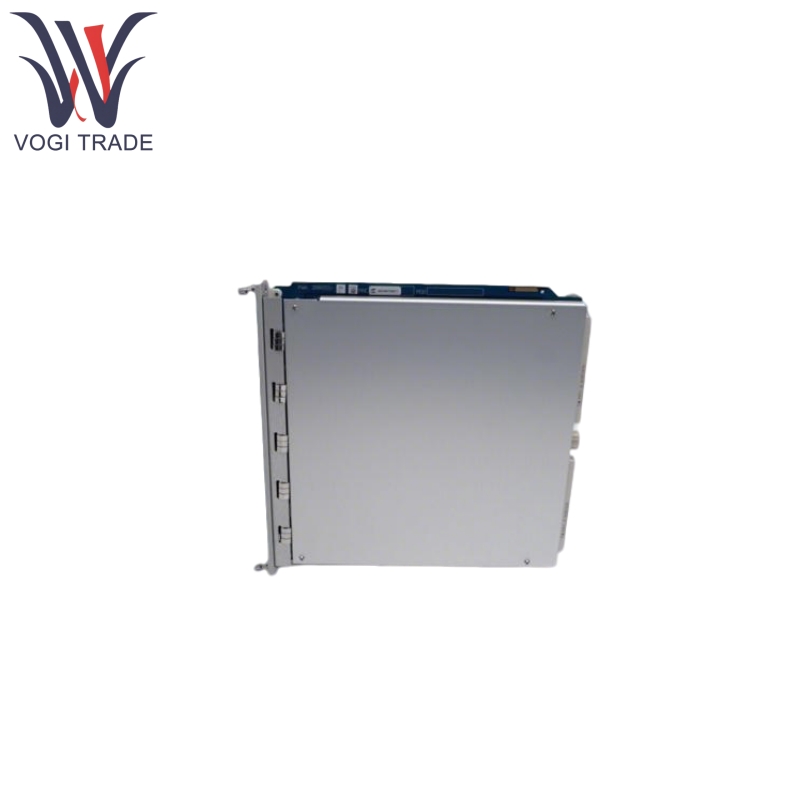

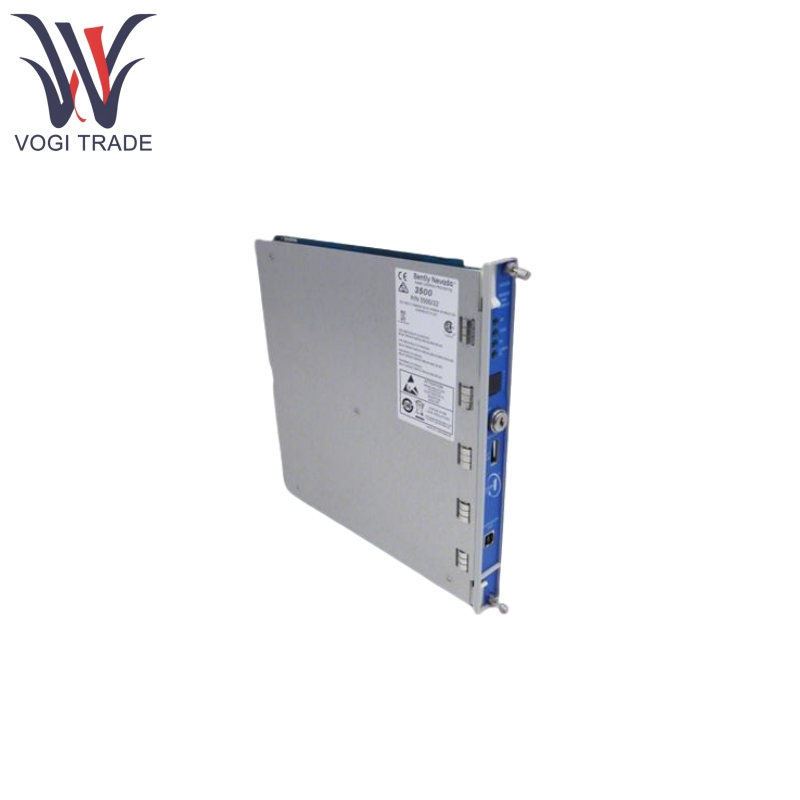

Belly Nevada 3500/22-01-01-CN

브랜드 : Belly Nevada
설명 : 과도 데이터 인터페이스 모듈
조건 : 새로운 브랜드
인증서 : COO 테스트 보고서 보증서
보증 : 1 년
재고 수량 : 4
지불 기간 : T/T
배송 항구 : Shenzhen
Belly Nevada 3500/22-01-01-CN 과도 데이터 인터페이스 모듈은 3500/20 랙 인터페이스 모듈 (RIM)의 기능을 통신 프로세서 (예 : TDXNET)의 데이터 수집 기능과 통합하며 3500 모니터링 시스템과 업스트 트림 소프트웨어 (예 : 시스템 1 조건 모니터링 소프트웨어, 3500 구성)의 주요 브리지 역할을합니다.

문의 보내기

제품 설명

제조	Belly Nevada
모델 번호	3500/22-01-01-CN
주문 번호	3500/22-01-01-CN
목록	3500 랙
원산지 국가	미국 (미국)
HS 코드	8471800000
차원	2644cm
무게	1kg

제품 기능

Belly Nevada 3500/22-01-01-CN은 정적 데이터 (예 : 모니터링 값, NX 진폭 및 위상), 동적 파형 데이터 및 고해상도 과도 데이터 수집을 지원합니다 (옵션 "채널 활성화 디스크"와 일치해야 함);

Bently Nevada 3500/22-01-01-CN은 48 개의 파형 데이터 채널을 동기식으로 캡처 할 수 있으며, 기어 메쉬 및 베어링 실패와 같은 고격한 신호 분석의 요구를 충족시키기 위해 동기 (회전 속도 별 샘플링) 및 비동기 (주파수 범위 별 샘플링) 모드를 모두 지원할 수 있습니다.

속도 또는 시간별로 획득하면 Bally Nevada 3500/22-01-01-CN은 독립적 인 램프 업 및 램프 다운 간격의 독립적 인 프로그래밍을 지원하며, 알람 후 1 초 전 (1 초 간격) 및 1 분 후 1 분 전 및 1 분 후 및 1 분 후에 파형 데이터를 캡처 할 수 있으며, 이는 경보 (10 초 간격)를 돕습니다.

Bently Nevada 3500/22-01-01-CN은 10Base-T/100Base-TX 이더넷 (RJ-45 커넥터) 및 USB-B 프론트 엔드 구성 포트가 장착되어 있으며, BN 호스트 및 BN TDI 통신 프로토콜과 호환되는 TCP/IP 프로토콜을 지원하며, 섬유질 팽창 거리 (최대 I/O MOD)와 호환됩니다. 2,000 미터 (멀티 모드 섬유).

상태 표시기는 정상 (정상 작동), TX/RX (통신 상태), TM (Trip Multiply Mode) 및 구성 OK (구성 유효)입니다.

Belly Nevada 3500/22-01-01-CN은 랙 재설정 버튼 (알람 지우기), 주소 스위치 (127 선택 가능한 주소 세트) 및 구성 잠금과 같은 제어 표시기가 있습니다 (실행 모드 잠금, 구성 모드는 원격 구성이 허용됩니다).

원리를 사용한 제품

Belly Nevada 3500/22-01-01-CN은 3500 모니터링 시스템의 "데이터 허브"역할을하며 워크 플로우는 다음과 같습니다.

데이터 수집 :

랙의 내부 버스를 통해 M- 시리즈 모니터에서 실시간으로 정적 데이터 (예 : 진동 진폭, 위상) 및 동적 파형 데이터를 획득합니다.

데이터 처리 :

획득 된 데이터를 분류 (정상 상태/과도) 및 타임 스탬프 (키 페이저 신호 동기화와 함께) 및 내부 메모리에 저장합니다.

데이터 전송 :

10Base-T/100Base-TX 이더넷을 통해 시스템 1 또는 구성 소프트웨어에 데이터를 업로드하여 실시간 모니터링 및 과거 데이터 분석을 지원합니다.

상태 피드백 :

LED 및 OK 릴레이를 통해 모듈 및 랙의 작동 상태를 출력하여 시스템 추적 성을 보장합니다.
