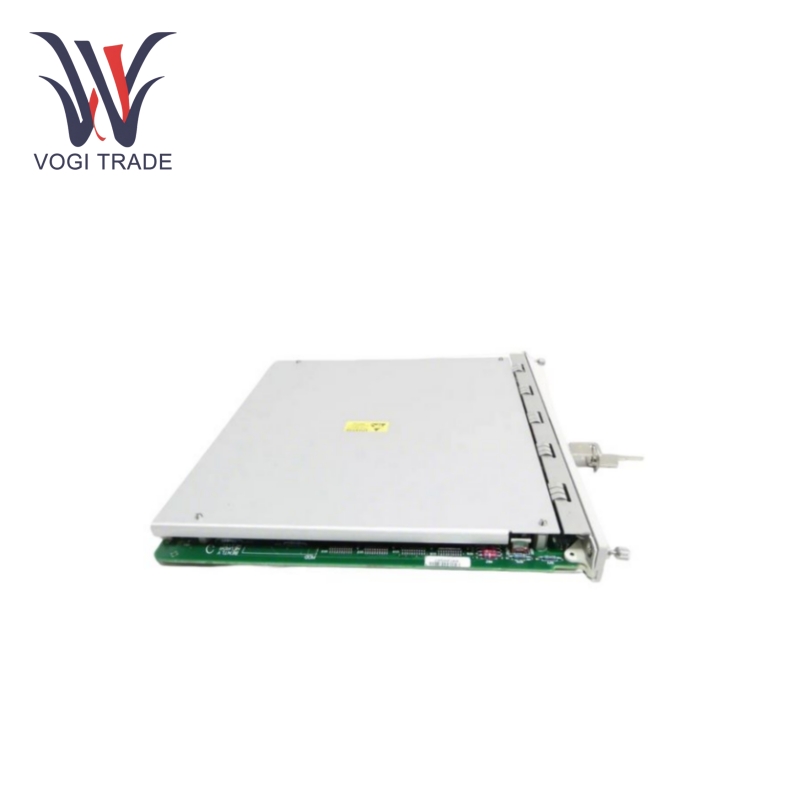

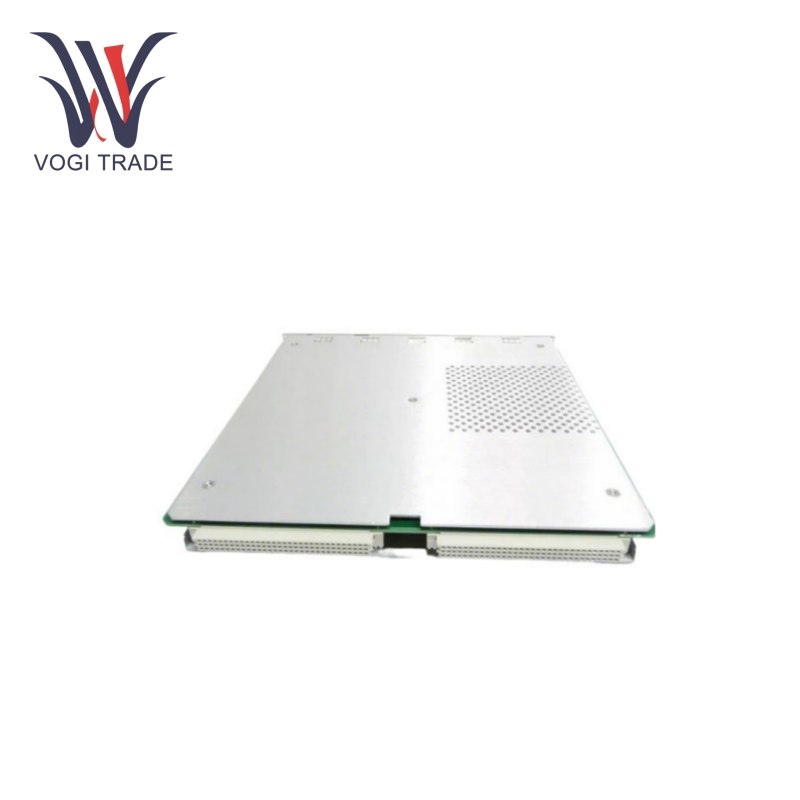

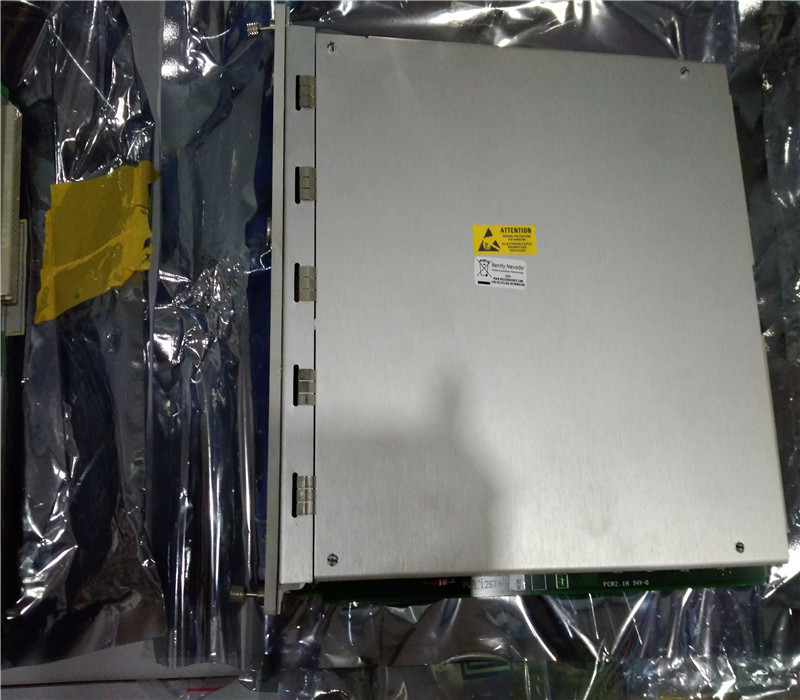

Belly Nevada 3500/20

주요 기능

커뮤니케이션 브리지: Belly Nevada 3500/20은 중요한 통신 도관 역할을하며 랙 구성 및 기계 데이터를 정확하고 안전하게 검색하기위한 독점 프로토콜을 지원합니다. 이를 통해 기계와 제어 시스템 간의 원활한 데이터 교환이 가능합니다.

전략적 포지셔닝: 모듈은 랙의 첫 번째 슬롯 (전원 공급 장치 옆)에 배치해야합니다. 이 전략적 배치는 랙 내 다른 구성 요소와 안정적이고 효율적인 커뮤니케이션을 보장합니다.

외부 통신 프로세서 호환성: Belly Nevada 3500/20은 TDXNet, TDIX 및 DDIX와 같은 Bently Nevada의 외부 통신 프로세서와 호환되어 시스템의 유연성과 확장 성을 향상시킵니다. 이를 통해 3500 시스템을 더 넓은 범위의 외부 장치 및 시스템에 연결할 수 있습니다.

모니터링 경로에서 무관심: Bently Nevada 3500/20은 전체 랙에 대한 특정 공통 기능을 제공하지만 중요한 모니터링 경로의 일부는 아닙니다. 이는 그 존재가 시스템의 전반적인 작동 및 모니터링 효율에 영향을 미치지 않음을 의미합니다. 대신 지능형 코디네이터 역할을하여 데이터 검색의 접근성을 향상시킵니다.

높은 자극을위한 중복 옵션y: 높은 수준의 중복성 및 신뢰성을 요구하는 응용 프로그램의 경우 TMR (Triple Modular Redundant) 버전을 사용할 수 있습니다. 이 버전에는 "모니터 채널 비교"기능이있어 3 개의 중복 모니터의 출력을 지속적으로 비교하여 시스템의 신뢰성과 안전성을 향상시킵니다.

기술 사양

전력 소비: 전형적인 전력 소비는 4.75 와트입니다.

통신 인터페이스: 전면 패널에는 최대 38.4k의 Baud 속도가있는 RS-232 직렬 인터페이스가 있습니다. 이 인터페이스의 케이블 길이는 최대 30 미터입니다.

I/O (입력/출력) 모듈에는 RS-232/RS-422 직렬 인터페이스가 있으며 최대 Baud 속도는 38.4k입니다. RS-232 인터페이스의 케이블 길이는 최대 30 미터이며 RS-422 인터페이스의 경우 최대 1200 미터입니다.

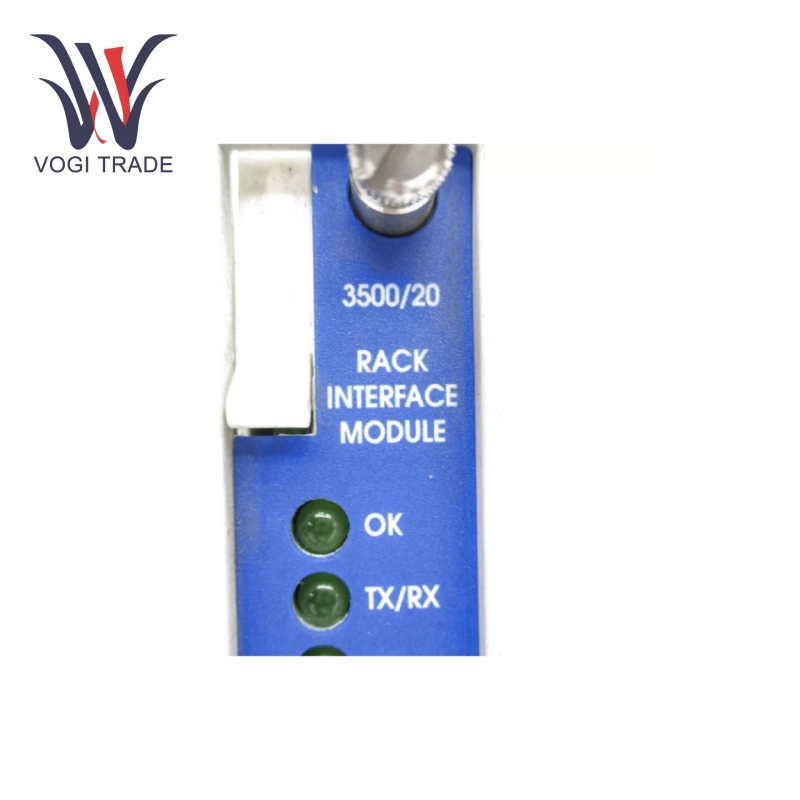

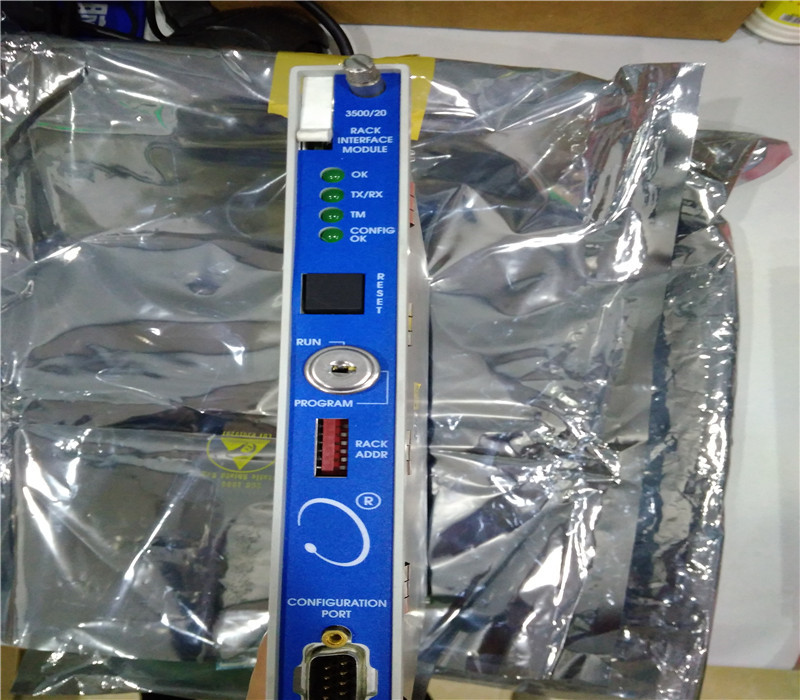

LED 표시기: 모듈이 정상적으로 작동 할 때 OK LED가 깜박입니다. 모듈이 3500 랙의 다른 모듈과 통신 할 때 TX/RX LED가 깜박입니다. 3500 랙이 경보 곱셈 상태에있을 때 TM LED가 깜박입니다. 3500 랙의 구성이 올바른 경우 구성 확인 LED가 깜박입니다.

환경 적응성: 모듈은 -30 ° C ~ 65 ° C (-22 ° F ~ 149 ° F)의 온도 범위 내에서 작동하여 다양한 산업 환경에 적응할 수 있습니다.
