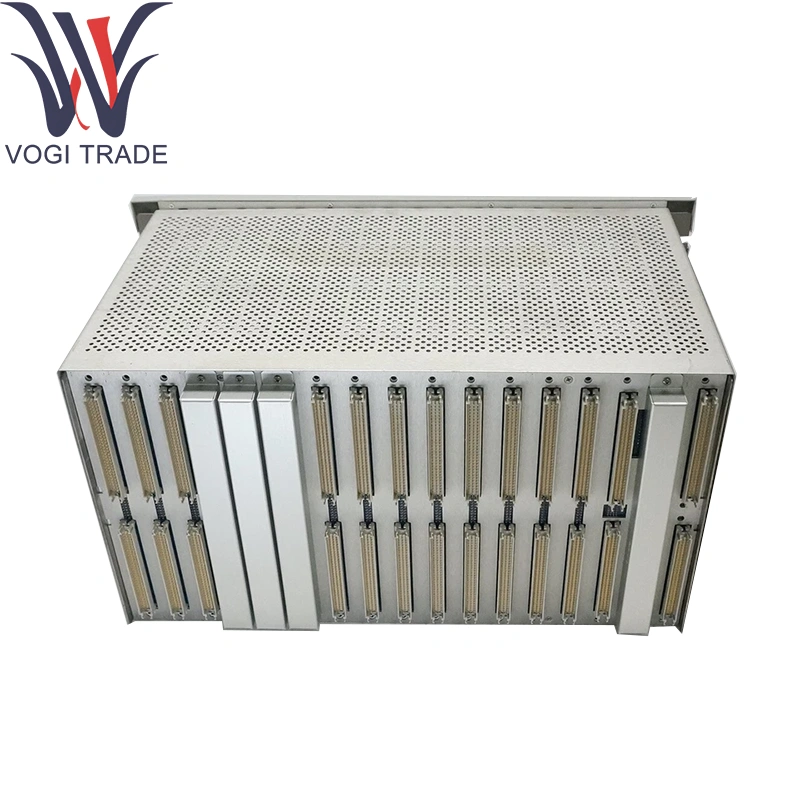

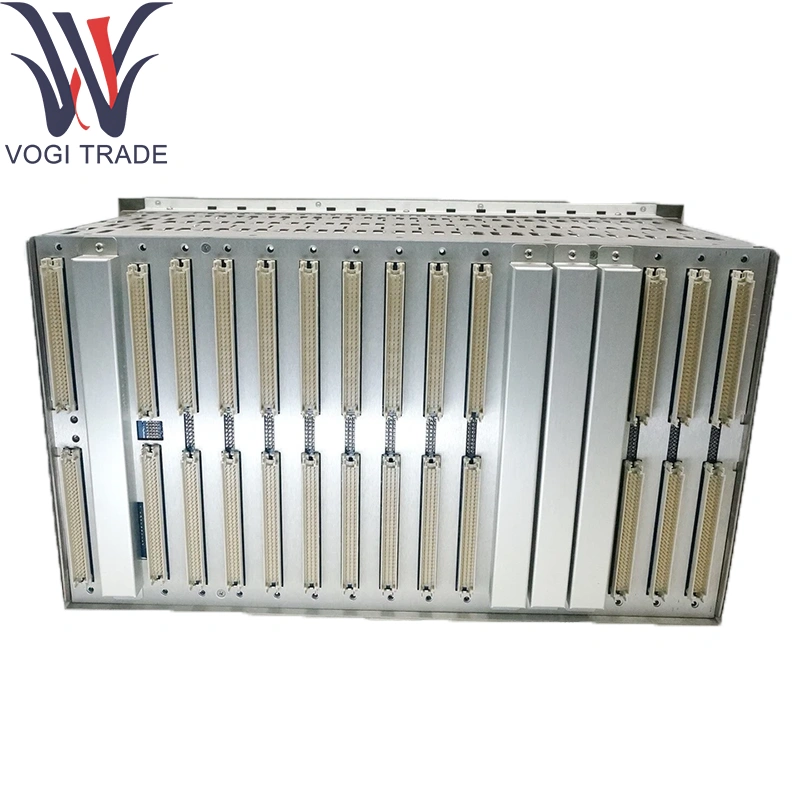

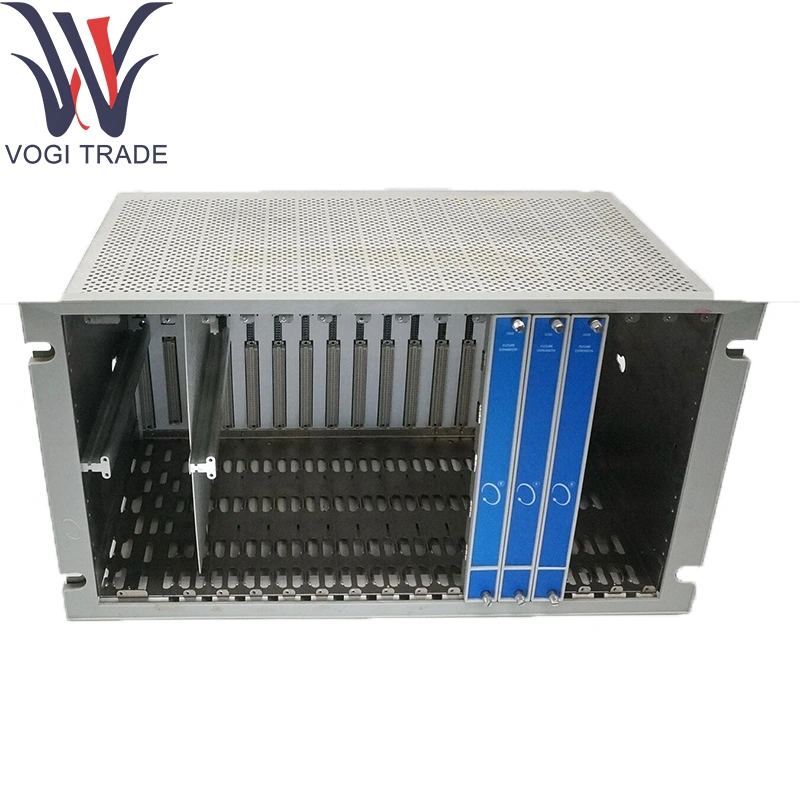

Belly Nevada 3500/05-01-02-00-00-01

주문 정보

제품 설명

3500/05-AA-BB-CC-DD-EE

A : 랙 크기

01

19 인치 랙 (14 개의 모듈 슬롯)

02

12 인치 미니 랙 (7 개의 모듈 슬롯)

B : 장착 옵션

01

패널 마운트 옵션, 풀 사이즈 랙

02

랙 마운트 옵션, 풀 사이즈 랙 (마운트 19 인치 EIA 랙)

03

Bulkhead Mount 옵션 (미니 랙에서 사용할 수 없음)

04

패널 마운트 옵션, 미니 랙

05

랙 마운트 옵션, 미니 랙

C : 대행사 승인 옵션

00

없음

01

CSA/NRTL/C (클래스 1, 디비전 2)

02

ATEX/IECEX/CSA (클래스 1, 영역 2)

D : 예약

00

없음

E : 유럽 규정 준수 옵션

01

CE

기술 매개 변수

슬롯 : 8 개의 모듈 위치 Bally Nevada 3500/05-01-02-00-00-01, 각각 듀얼 50 핀 백플레인 커넥터가 있습니다.

백인 : 10MHz 동기 데이터 전송을 제공하는 이중 중복 3500 디지털 버스 라인

전원 진입 :

입력 전압 : 24VDC (18–32V DC)

현재 용량 : 버스 당 10A; Bally Nevada 3500/05-01-02-00-00-01 용 총 랙 드로우 ≤8W (모듈 없음)

배리어 옵션 : 표준 또는 본질적으로 안전한 장벽을 위해 구성 가능합니다 (3500/65 또는 135489-02/03 카드 장착)

냉각 : Belly Nevada 3500/05-01-02-00-00-01의 대류-벤트 슬롯; 먼지 필터가있는 선택적 팬 모듈 (3500/05-Fanx)

접지 및 차폐 : 단일 포인트 섀시 지구 러그; 모듈 가이드의 통합 EMI 개스킷

마운팅 : 19 ″ 랙의 포로 엄지 스크류가있는 프론트 플랜지; 안정성을위한 후방 지지대

제품 기능

전력 분포 : Polarity Protection을 사용하여 Bently Nevada 3500/05-01-02-00-00-01 백플레인을 통해 모든 모듈에 조절 된 24V DC를 제공합니다.

데이터 버스 : 동기화 된 이벤트 시간 스탬핑을위한 고속 디지털 통신 채널을 제공합니다.

배리어 통합 : 내부 안전 요구 사항을 충족하기 위해 내부 장벽 모듈을 수용합니다.

기계적 지원 : Bently Nevada 3500/05-01-02-00-00-01 내에서 안정적인 커넥터 결합을위한 모듈을 안전하게 보유하고 있습니다.

응용 분야

회전 대기업 보호 : 실시간 트립 로직을위한 Bently Nevada 3500/05-01-02-00-00-01에서 근접/진동 모듈 호스팅.

조건 모니터링 : 진단을 위해 다 채널 I/O 통합.

유해 영역 설치 : Zone2/Div2 준수를위한 내부 장벽으로 구성.

모듈 식 테스트 스탠드 : Belly Nevada 3500/05-01-02-00-00-01을 사용한 빠른 모듈 스왑 아웃 기능.
