벤틀리 네바다 3500/05-01-01-00-00-00

제품개요

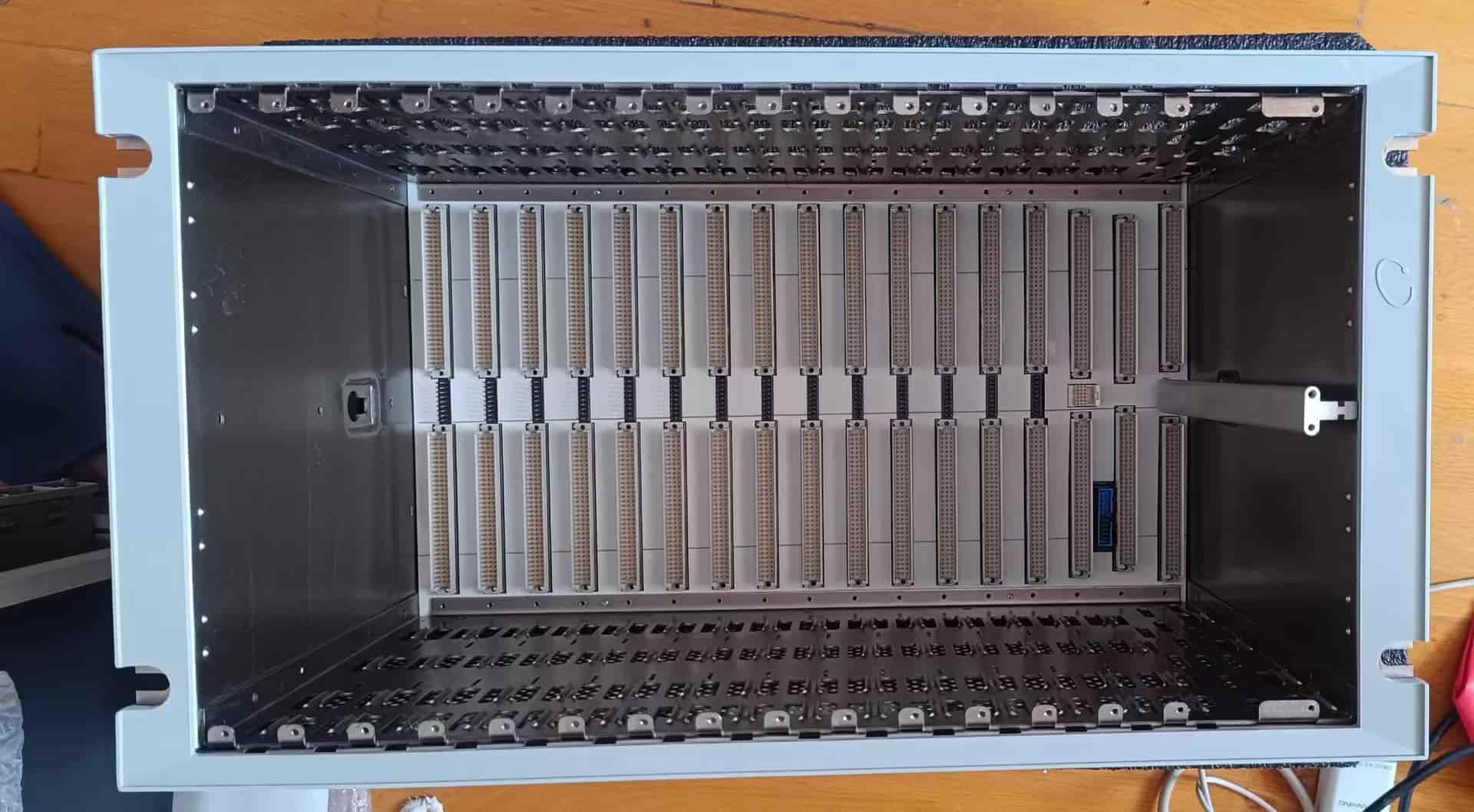

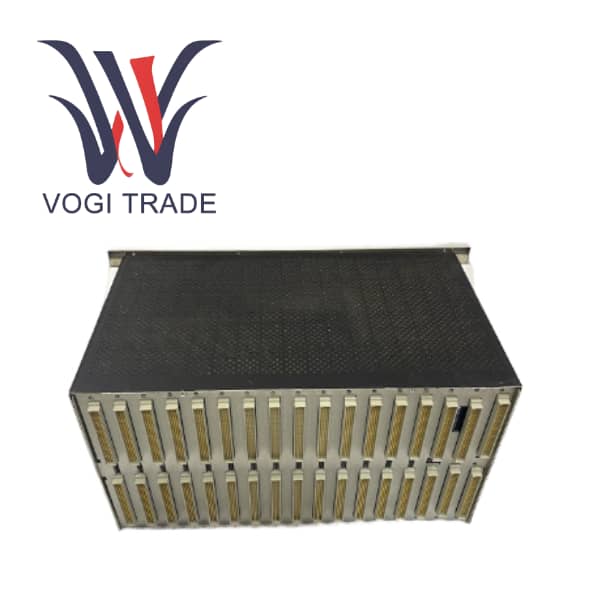

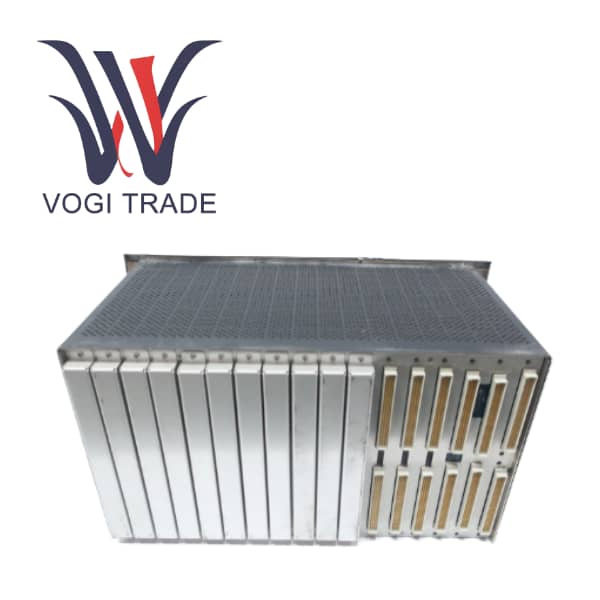

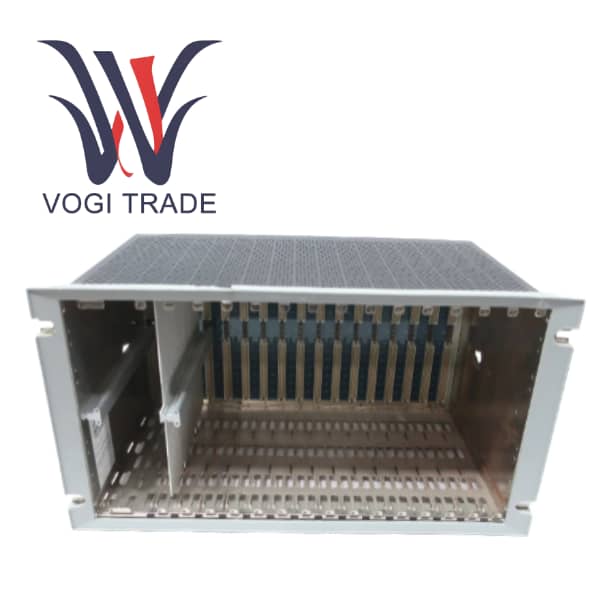

3500/05-01-01-00-00-00은 3500 시리즈 모니터 모듈 및 전원 공급 장치 시스템을 설치하기 위한 핵심 구성 요소 역할을 하는 19인치 EIA 표준 랙입니다. 이는 전체 3500 모니터링 시스템의 백본이자 정맥으로, 모든 모니터링 모듈에 대한 물리적 설치 위치, 백플레인 및 전원 분배 채널을 제공합니다.

주문번호

3500/05                    3500 시스템 랙을 나타내는 제품 시리즈 코드

01 첫 번째 숫자         랙 크기, 14개의 모듈 슬롯이 있는 19인치 풀사이즈 랙

01 두 번째 자리     설치 방법, 패널 마운트

00 세 번째 숫자        인증 옵션, 특정 위험 지역 인증 없음

00 네 번째 자리      예약된 위치, 특정 기능 없음

00 다섯 번째 숫자         유럽 규정 준수 옵션으로, 특정 유럽 지침을 나타내지 않습니다. 일반적으로 CE 인증 상태를 나타내는 데 사용되며 여기서는 기본값입니다.

유사한 제품 비교

3500/05-01-01-00-00-00 이 제품과 3500/05-02-01-00-00-00 미니랙

차이점

이 제품은 14개 슬롯이 있는 풀사이즈 섀시인 반면, 후자는 7개 슬롯이 있는 미니 섀시입니다. 미니 섀시는 크기가 더 작고 공간이 제한된 상황에 적합하지만 확장 능력은 절반으로 줄어듭니다. 호환성 미니 랙을 19인치 표준 캐비닛에 설치할 경우 144863-01 어댑터 패널을 추가로 주문해야 합니다. 그런데 이 제품은 바로 호환이 됩니다.

3500/05-01-01-00-00-00 대 3500/05-01-02-00-00-00

차이점

둘의 랙 크기는 동일하지만 설치 방법이 다릅니다. 이 제품은 패널에 설치되는 반면 후자는 EIA 가이드 레일 장착 이어를 사용하여 랙에 설치됩니다.

3500/05 vs 3500/06  비바람에 견디는 하우징

차이점

3500/05는 실내용 표준 랙이고, 3500/06은 실외용 방수 인클로저입니다. 3500/06의 파티션 설치 옵션은 3500/05의 파티션 설치 옵션과 호환되지 않습니다.

사용 중 발생한 문제

슬롯 충돌

사용자가 내부 장벽을 설치하려는 경우 추가 3500/04-01 접지 모듈을 주문해야 합니다. 이는 귀중한 모듈 슬롯을 차지하며 설계 단계에서 쉽게 간과됩니다.

공간 간섭

패널 설치 모드에서는 랙 뒤에 충분한 배선 공간을 확보해야 합니다. 제어 캐비닛 백플레이트가 벽에 너무 가까우면 전선을 연결할 수 없게 됩니다.

버전 호환성

랙 자체는 하드웨어이지만 랙 내부의 백플레인 점퍼는 소프트웨어 버전에 따라 설정해야 합니다. 미니 랙에는 소프트웨어 버전 2.70 이상이 필요하며, 전체 크기 랙에는 특정 새 모듈을 연결할 때 펌웨어 호환성에 주의해야 합니다.

열 방출 문제

전체 크기 랙에 완전히 로드된 모듈 14개를 설치할 때 발생하는 열이 상대적으로 큽니다. 강제 환기가 되지 않는 밀폐된 파티션 설치 환경에 설치하면 모듈이 과열되어 알람이 발생할 수 있습니다.
