Belly Nevada 330980-70-05

제품 개요

측정 범위 : 0-5mm 샤프트 변위 (선형 범위), 진동 측정 주파수 응답 : 0-500Hz.

감도 : 8MV/μm (± 1% 선형성 오차), 출력 전압 범위 : -2V ~ -18V DC.

프로브 작동 온도 : -40 ° C ~ +125 ° C

근위 정상 작동 온도 : -40 ° C ~ +85 ° C

상대 습도 : 5% ~ 95% (비 응축)

보호 등급 : IP66.

제품 기능

Belly Nevada 330980-70-05는 8MV/μM의 높은 감도가 높고 ± 1% 선형성 오차는 미크론 레벨 샤프트 변위 변화를 감지 할 수 있습니다.

Belly Nevada 330980-70-05는 광범위한 작동 온도 범위를 가지고 있으며 IP66 보호는 발전소 및 석유 화학 식물과 같은 고온의 먼지가 많은 환경에 적합하여 가혹한 환경이 모니터링 정확도에 미치는 영향을 최소화합니다.

Belly Nevada 330980-70-05에는 스레드리스 프로브 설계가 특수 장착 위치를 수용 할 수 있으며 확장 케이블은 다양한 장비 레이아웃의 배선 요구 사항을 충족시키기 위해 길이로 사용자 정의 할 수 있습니다.

응용 프로그램

Bently Nevada 330980-70-05는 터빈 및 발전기 샤프트 변위 및 진동 모니터링에 사용되는 고압 및 저압 실린더 베어링 시트 설치와 호환되며 샤프트 마모 및 로터 불균형을 방지합니다.

Bentily Nevada 330980-70-05 UESD 원심 분리 압축기 및 균열 가스 압축기 샤프트 진동 모니터링은 플랜트 영역의 고온 및 오일 및 가스 환경을 견딜 수 있으므로 압축기 장치의 지속적인 작동을 보장합니다.

설치 및 구성

330980-70-05는 패널 장착성이며 고밀도 제어 캐비닛 또는 기존 패널 통합에 적합합니다.

설치 단계 :

준비 : 총 시스템 길이가 7.0 미터인지 확인하십시오 (프로브 길이 + 확장 케이블 길이).

연결 : ClickLoc 커넥터를 사용하여 프로브, 확장 케이블 및 근위 이중 센서를 연결합니다. 커넥터에는 풀기를 방지하기위한 잠금 장치가 있습니다.

고정 : 패널 장착 나사로 근위 정체 센서를 고정하십시오. 터미널의 최소 IP54 등급이 있는지 확인하십시오.

배선 : 필드 배선은 최대 305 미터에이를 수 있습니다. 전자기 간섭 (EMI)을 줄이기 위해 3 도구 차폐 케이블을 사용하십시오. 크로스 프로브 간섭을 피하십시오.

교정 : 기본 교정은 AISI 4140 스틸입니다. 비표준 대상에 맞춤 교정이 필요합니다.

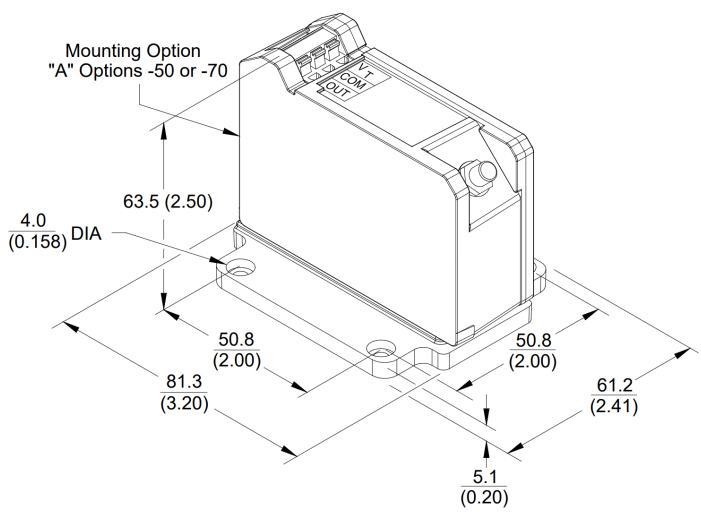

패널 마운트 설계는 소형 공간의 배포를 용이하게합니다. 다음 이미지는 일반적인 패널 마운트 구성을 보여줍니다.
