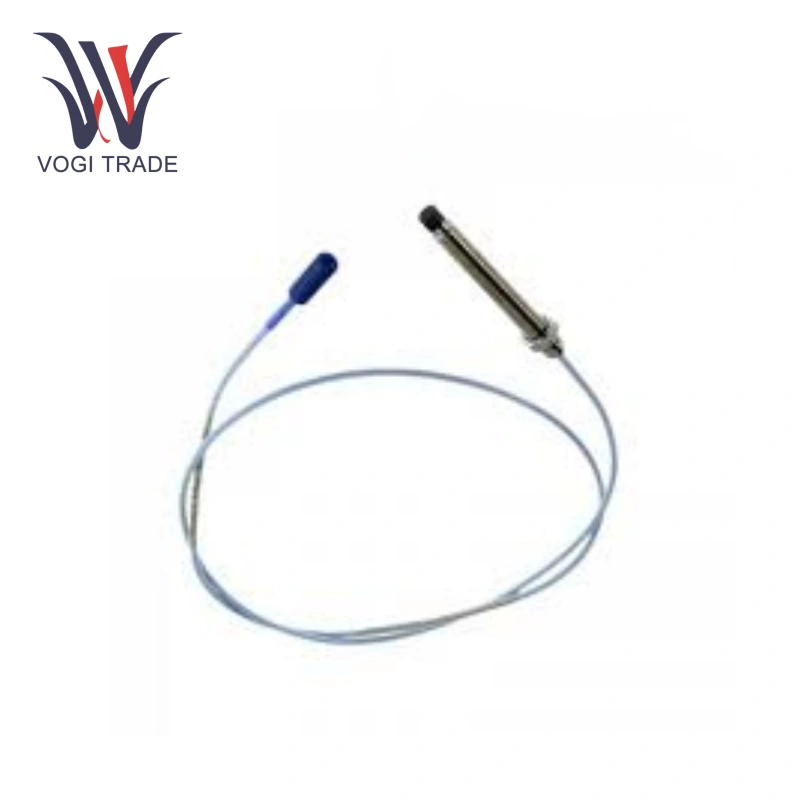

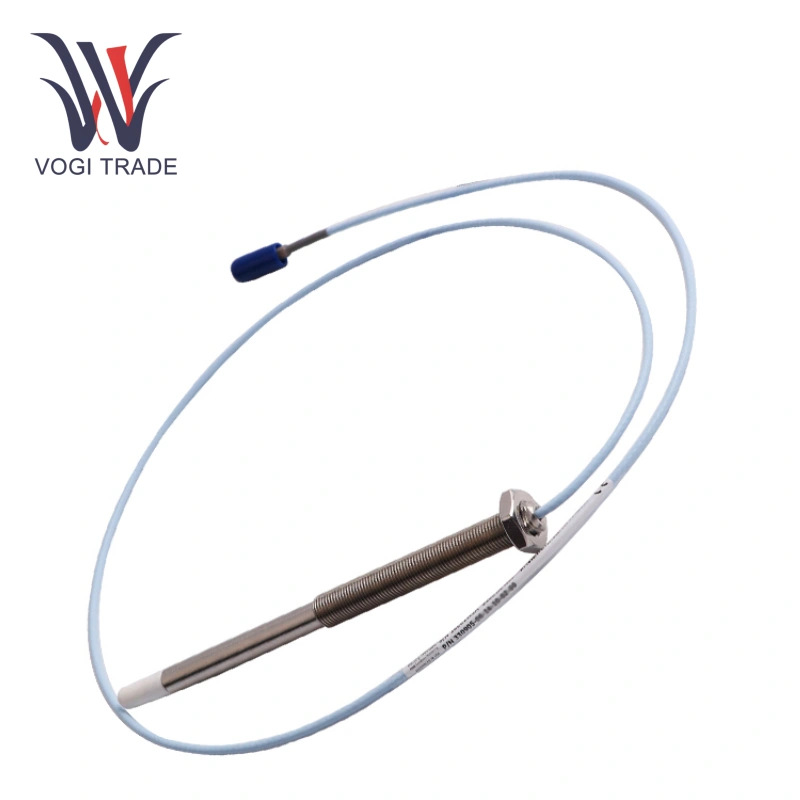

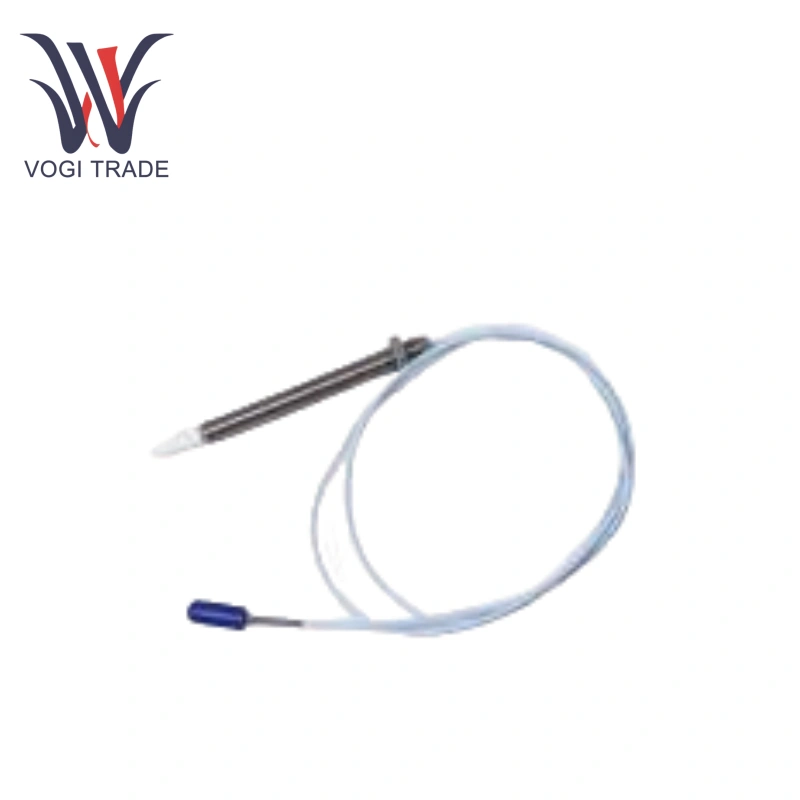

벤틀리 네바다 330905-00-09-05-02-CN

제품개요

전기 사양:

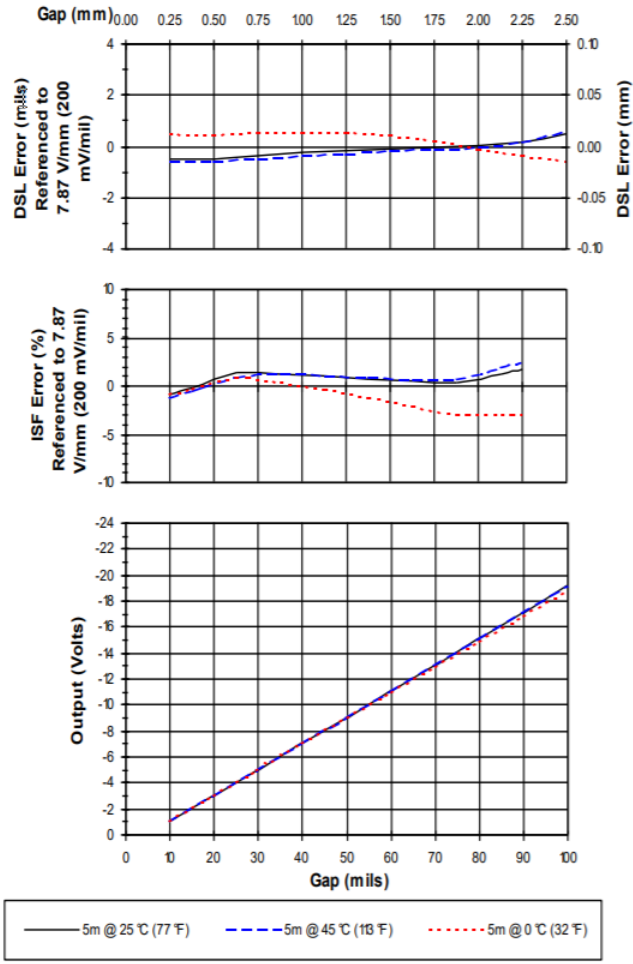

선형 범위: 2mm(80mils)

증분 스케일 팩터(ISF): 7.87V/mm(200mV/mil) ±5%

주파수 응답: 0 ~ 10kHz, +0, -3dB(최대 필드 배선 길이 305미터)

프로브 저항: 0.5미터 길이의 경우 RPROBE = 7.45 ± 0.50Ω(중앙 도체에서 외부 도체까지).

출력 저항: 50Ω(근접 센서).

기계 사양:

프로브 팁 재질: 폴리페닐렌 설파이드(PPS), 내구성 있는 밀봉 제공.

하우징 재질: AISI 303 또는 304 스테인리스 스틸(SST).

케이블 사양: FEP 절연 처리된 표준 75Ω 3축 케이블(DD=02). 최대 굽힘 반경: 25.4mm(1.0인치) 인장 강도: 프로브 하우징에서 케이블 연결까지 330N(75lbf).

토크 요구 사항: 표준 전면 장착 프로브, 권장 토크 11.2 N·m(100 in·lbf); 최대 토크 33.9 N·m(300 in·lbf).

환경 사양:

온도 범위:

표준 프로브: 작동 및 보관 온도 -52°C ~ +177°C(-62°F ~ +350°F).

참고: -34°C(-30°F) 미만의 온도에서는 씰이 파손될 수 있습니다.

습도 영향: 평균 축척 계수 변화는 93% 습도에서 3% 미만입니다(IEC 표준 68-2-3).

압력 밀봉: 프로브는 차압에 대해 밀봉하도록 설계되었지만 공장에서 압력 테스트를 거치지는 않았습니다. 누출 통제는 고객의 책임입니다.

제품특징

정확한 측정: Bently Nevada 330905-00-09-05-02-CN은 -200mV/mil의 감도와 전체 스케일의 ±1%의 정확도로 장비 진동이나 변위의 미묘한 변화를 예리하게 감지할 수 있습니다.

환경 저항성: Bently Nevada 330905-00-09-05-02-CN은 -52°C ~ +177°C의 넓은 온도 범위에서 안정적으로 작동하며 스테인리스강 하우징은 뛰어난 먼지 및 물 튀김 방지 기능을 제공합니다.

쉬운 설치: 표준 커넥터와 케이블 디자인을 갖춘 Bently Nevada 330905-00-09-05-02-CN은 최적의 프로브 크기와 결합되어 장비에 유연하게 설치할 수 있으므로 모니터링 요구 사항에 따라 적절한 위치를 선택할 수 있습니다.

응용

압축기 장비 모니터링: Bently Nevada 330905-00-09-05-02-CN은 원심 공기 압축기, 냉동 압축기, 공정 가스 압축기 및 기타 장비에 널리 사용되어 반경 방향 진동과 샤프트의 축 변위를 모니터링합니다.

소형 장비 모니터링: Bently Nevada 330905-00-09-05-02-CN은 샤프트 직경이 51mm(2인치) 미만이거나 평평한 대상 표면의 축 위치가 15mm(0.6인치) 미만인 장비의 방사형 진동을 측정하는 데 적합합니다.
