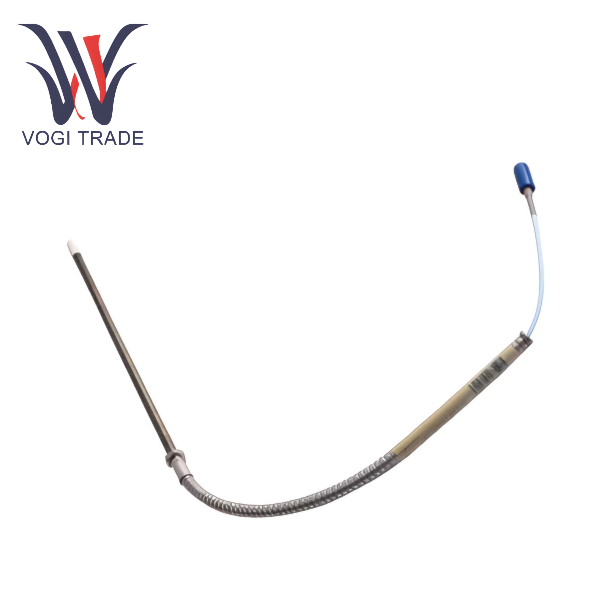

벤틀리 네바다 330901-00-90-05-02-00

제품개요

Bently Nevada 330901-00-90-05-02-00은 3300 XL NSv 근접 센서 시스템의 핵심 구성 요소입니다. 3300 XL NSv 근접 프로브는 공간이 극도로 제한된 회전 기계의 고정밀 진동 및 위치 측정을 위해 설계된 표준 마운트 비보호 와전류 프로브입니다. 프로브, 연장 케이블 및 근접 센서를 신뢰할 수 있는 모니터링 시스템에 완전히 통합하여 표준 5mm 및 8mm 센서 시스템이 적합하지 않은 소형 장비에 이상적입니다.

제품특징

프로브 헤드와 하우징은 카운터보어, 측면 관찰 영역 또는 장비 뒤의 좁은 공간에 간단하게 설치할 수 있도록 설계되었습니다. 따라서 작거나 접근하기 어려운 장소에서 측정하는 데 적합합니다.

특허받은 TipLoc 프로세스는 프로브 팁과 하우징 사이의 강력한 결합을 보장합니다.

특허받은 CableLoc 설계는 최대 220N(50lbs)의 인발 강도를 제공하여 케이블이 느슨해지는 것을 방지합니다.

금도금 황동 ClickLoc 커넥터에는 잠금 기능이 있어 진동으로 인해 풀리는 것을 방지하고 전기적 접촉이 양호합니다.

이전 모델에 비해 3300 NSv 프로브 하우징 소재는 화학물질에 대한 내성이 더 뛰어납니다. 따라서 까다로운 프로세스 압축기 환경에서 사용하기에 적합합니다.

330901-00-90-05-02-00은 -52°C ~ +177°C의 매우 춥거나 더운 온도에서도 안정적으로 작동할 수 있습니다. 이를 통해 열악한 산업 환경에서도 사용할 수 있습니다.

이 모델(330901-00-90-05-02-00)은 1/4-28 UNF 스레드, 9인치 본체, 0.5미터 전체 길이와 함께 제공되며 표준 케이블과 ClickLoc 커넥터가 포함되어 있습니다. 추가 조립이 필요하지 않습니다.

응용

Bently Nevda 근접 프로브 시스템은 원심 공기 압축기, 냉동 압축기, 공정 가스 압축기, 소형 워터 펌프, 모터 및 팬과 같은 회전 기계의 상태 모니터링에 널리 사용됩니다. 방사형 진동 측정, 축(추력) 위치 측정, Keyphasor 기준 신호, 영속도 감지에도 사용됩니다.

호환성 및 상호 교환성

330901 프로브는 기계적으로 Bently Nevada의 이전 3300 RAM 시스템의 프로브 및 연장 케이블과 상호 교환 가능합니다. 3300 RAM 시스템에서 3300 XL NSv 시스템으로 업그레이드하는 경우 기존 프로브 및 연장 케이블을 계속 사용할 수 있습니다.

이전 3000 또는 7000 시리즈 I90 센서 시스템에서 업그레이드하는 경우 330901 프로브, 연장 케이블 및 근접 센서를 NSv 구성 요소로 교체해야 합니다.

Bently Nevada 330901-00-90-05-02-00은 지정된 3300 NSv 연장 케이블 및 3300 XL NSv 근접 센서와 함께 사용하여 완벽하고 완전한 기능을 갖춘 측정 시스템을 구성합니다.

성능에 미치는 영향

방사형 진동 측정의 경우 권장되는 최소 샤프트 직경은 30mm입니다. 더 작은 샤프트 직경을 측정하면 평균 축척 계수가 10% 이상 달라질 수 있습니다.

프로브 축 위치 측정의 경우 대상 평면 직경은 8.9mm 이상이어야 하며 13mm 이상이 권장됩니다. 다른 한편으로는 축척 비율이 영향을 받습니다.

권장되는 최소 접시머리 직경은 13mm입니다. 이보다 작은 값은 높은 간격에서 시스템 배율을 변경합니다.

Bently Nevada 330901-00-90-05-02-00의 선형 범위는 1.5mm이며 대상 앞에서 약 0.25mm부터 시작됩니다. 출력 신호가 최적의 선형 범위 내에 있도록 권장되는 간격 설정은 1.0mm입니다.
