벤틀리 네바다 330780-91-CN

제품 수명어뷰

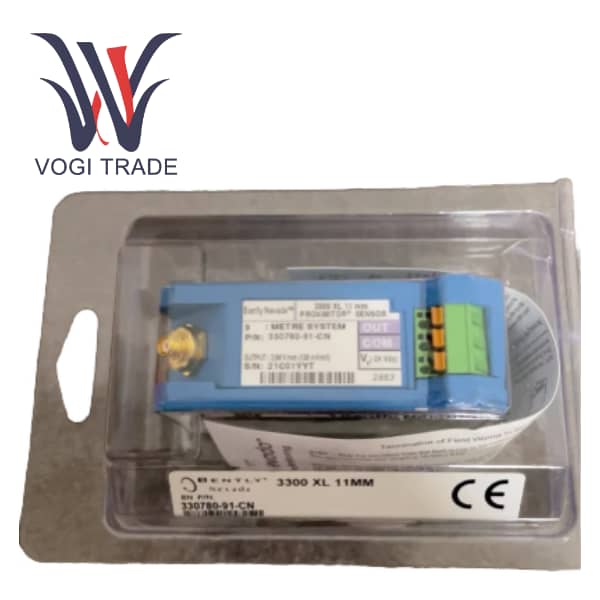

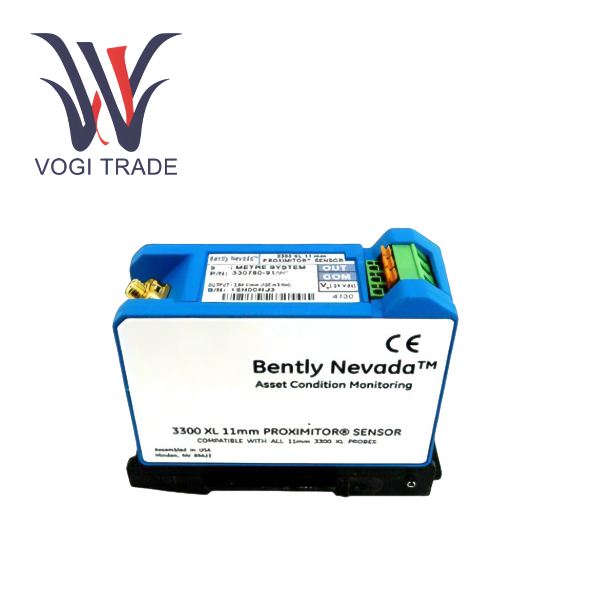

Bentley Nevada 330780-91-CN 근접 센서는 3300 XL 11mm 근접 센서 시스템의 핵심 구성요소입니다. 11mm 근접 센서는 넓은 선형 측정 범위와 높은 신뢰성이 요구되는 회전 기계의 진동 및 변위 측정용으로 설계되었습니다. 전체 센서 시스템의 일부인 이 센서는 기계적 움직임을 매우 정확한 전기 신호로 변환하므로 측정 범위가 작은 산업 응용 분야에 이상적입니다.

제품특징

첫 번째 특징은 모델 번호의 "-91" 옵션이 이 근접 센서가 DIN 레일과 호환된다는 것을 나타냅니다. 고밀도 제어 캐비닛에 컴팩트하게 설치할 수 있는 시스템입니다. 3300XL 11mm 근접 센서는 기존 패널 장착에도 적합합니다. 그러면 무선 주파수 및 전자기 간섭(RFI/EMI)에 대한 탁월한 내성이 유럽 CE 마킹 요구 사항을 충족합니다. Bently Nevada 330780-91-CN은 고주파 무선 신호 간섭을 효과적으로 차단하여 현장에서 신호 안정성을 보장합니다. 손쉬운 배선도 센서의 주요 특징입니다. SpringLoc 터미널을 사용하면 특별한 도구 없이도 빠르고 안정적인 현장 배선이 가능하므로 설치 및 유지 관리 노력이 크게 줄어듭니다. 이 모델 번호는 프로브 케이블과 연장 케이블을 포함하여 총 시스템 길이가 9.0m임을 나타냅니다. 330780-91-CN은 모니터링 캐비닛에서 멀리 떨어진 곳에 위치한 애플리케이션에 이상적입니다. 모델 번호의 "-CN" 접미사는 여러 인증 기관의 인증을 나타내며 위험 지역을 포함한 광범위한 글로벌 애플리케이션에 대한 규정 준수 요구 사항을 충족함을 나타냅니다.

응용

이 근접 센서는 샤프트 위치 측정, 증기 터빈의 차동 열팽창 ​​측정, 왕복 압축기의 커넥팅 로드 위치 또는 부하 손실 모니터링, 임계 위상 및 실속 속도 측정 등 4가지 중요한 측정에 이상적입니다.

호환 및 상호 교환 가능

330780-91-CN을 3300 XL 11mm 프로브 및 3300 XL 11mm 연장 케이블과 함께 사용하여 완벽한 측정 시스템을 만들 수 있습니다.

3300XL 센서는 기존 7200 시리즈 11mm 및 14mm 센서 시스템을 대체합니다. 7200 시리즈에서 업그레이드하려면 모든 구성 요소(프로브, 연장 케이블 및 근접 센서)를 11mm 3300 XL 구성 요소로 교체하고 해당 모니터링 시스템을 업그레이드해야 합니다.

Bently Nevad 11mm Proximitor 센서는 다른 표준 Bentley Nevada 시스템(예: 5mm, 8mm 및 NSv Type 3300 XL 시스템)과 호환되지 않습니다.

성능 저하

Bently Nevada 시스템은 대상 앞에서 약 0.5mm에서 4.0mm까지 확장되는 넓은 선형 범위를 제공합니다. 평균 스케일 팩터는 3.94V/mm입니다. 표준 8mm 시스템과 다릅니다. 그래서 세심한 시스템 구성이 필요합니다.

일반적인 센서 주파수 응답은 0~8kHz이며 대부분의 대형 회전 기계의 동적 동작을 정확하게 포착합니다.

측정 정확도를 보장하고 누화를 방지하려면 방사형 진동 측정에 152mm 이상의 샤프트 직경을 권장합니다. 샤프트 직경이 더 작은 애플리케이션에는 더 좁거나 더 넓은 프로브 간격이 필요할 수 있습니다.

330780-91-CN 근접 센서에서 모니터까지의 최대 필드 케이블 길이는 305m입니다. 케이블 길이가 너무 길면 고주파 신호가 감쇠될 수 있습니다.
