벤틀리 네바다 330780-91-00

제품 수명어뷰

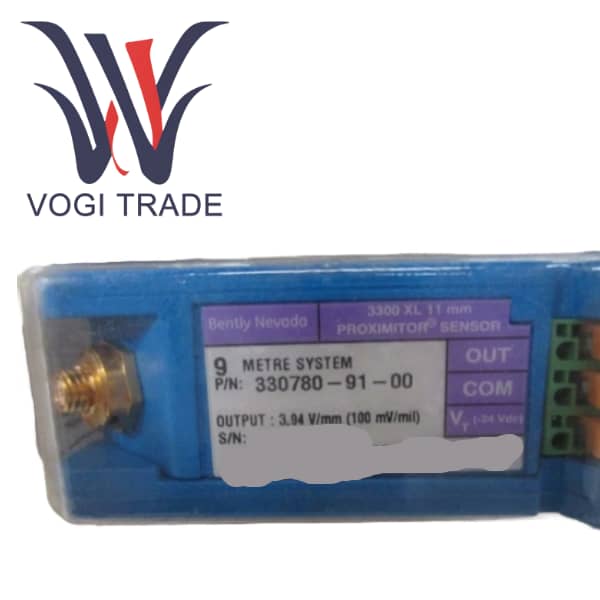

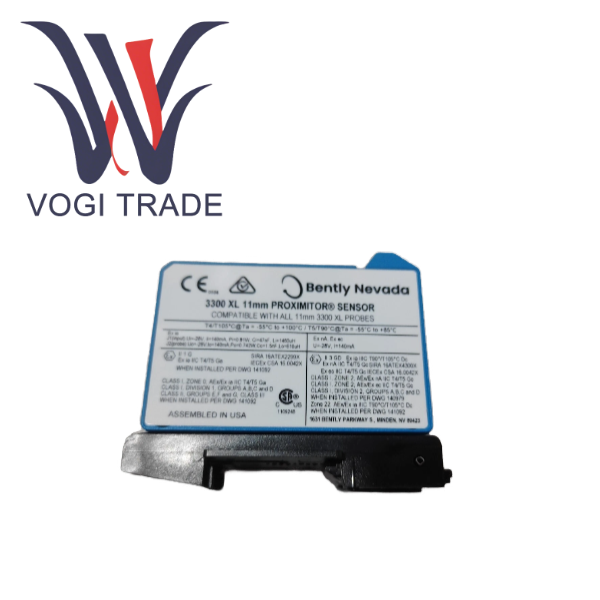

330780-91-00은 Baker Hughes의 자회사인 Bently Nevada에서 생산한 3300 XL 11mm 근접 센서입니다. 330780-91-00은 와전류 변위/진동 측정 시스템의 핵심 전자 장치로, 3300 XL 11mm 프로브와 협력하여 프로브에서 감지한 미세한 간격 변화를 전송하기 쉽고 DC 전압 신호를 처리하기 쉬운 표준으로 변환하는 역할을 합니다.

프리앰프는 전체 측정 체인의 "두뇌"이자 "전원"입니다. 고주파의 안정적인 여기 신호가 통합 케이블을 통해 프로브에 제공되고, 간격에 따라 변하는 프로브에서 반환되는 임피던스 신호가 수신됩니다. 내부 정밀 복조 및 증폭 회로에 의해 처리된 후 프리앰프는 프로브-대상 표면 간격에 선형적으로 비례하는 -2.0Vdc ~ -18.0Vdc 범위의 표준 신호를 출력합니다. 330780-91-00의 총 시스템 길이는 9.0m이므로 프로브와 모니터링 시스템 캐비닛 사이의 거리가 상대적으로 긴 애플리케이션 시나리오에 특히 적합합니다. DIN 레일 설치 방법을 사용하면 제어 캐비닛 내에서 빠르고 표준화된 설치 및 유지 관리가 가능합니다.

제품 매개변수

제품 유형                              3300 XL 11mm 근접 센서

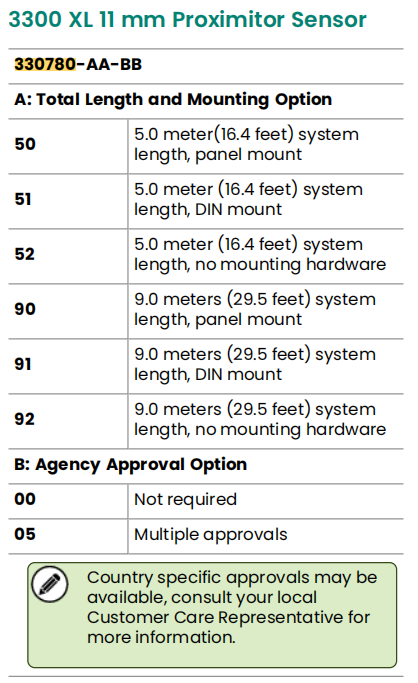

전체 부품 번호 PN           330780-91-00

호환 가능한 프로브                      3300 XL 11mm 시리즈 프로브

총 시스템 길이                     9.0미터/29.5피트. 이 길이는 프로브, 연장 케이블, 프리앰프 내부 케이블의 합입니다.

선형 범위                              4.0mm

감도                                  4.0mV/μm

출력 범위                             -2.0Vdc ~ -18.0Vdc

주파수 응답                    0.0Hz(DC) ~ 8.0kHz(-3dB), 정적 변위 및 동적 진동 측정에 적합합니다.

전원 공급 장치 요구 사항           -24 Vdc, 일반 전류 소비량 20 mA.

출력 구동 기능                300미터(1000피트) 차폐 연선 케이블을 고임피던스 부하에 구동할 수 있습니다.

작동 온도 범위      -30°C ~ +85°C

설치 방법                    DIN 레일 장착

기관 인증             특별한 요구 사항 없음

제품 기능적 특징

정밀한 신호 조정 및 장거리 주행

높은 선형성과 안정성. 내부는 정밀한 아날로그 회로와 온도 보상 기술을 채택해 4.0mm 전체 범위에 걸쳐 뛰어난 선형성을 제공하고 넓은 온도 범위에서 안정적인 성능을 보장합니다. 축의 변위, 팽창차 등을 정확하게 측정하기 위한 기초가 됩니다.

강력한 출력 중심 기능. 330780-91-00의 출력 회로 설계는 최대 300미터 길이의 케이블을 구동할 수 있습니다. 즉, 장거리 전송으로 인한 신호 감쇠나 왜곡 없이 현장 프로브에서 멀리 떨어진 중앙 제어실에 프리앰프를 설치할 수 있어 시스템의 유연성과 간섭 방지 기능이 크게 향상됩니다.

11mm 시스템에 특별히 최적화됨

이 프리앰프의 전기적 특성은 3300 XL 11mm 프로브와 완벽하게 일치합니다. 이 엔드투엔드 시스템 교정은 프로브 팁부터 모니터링실까지의 전체 신호 체인이 사양에서 약속된 성능 지표를 준수하도록 보장합니다.

8mm 시스템에 비해 11mm 시스템은 더 큰 선형 측정 범위를 제공하므로 큰 축 변위 측정과 중압 및 고압 실린더의 차동 팽창 측정과 같이 넓은 범위가 필요한 응용 분야에 매우 적합합니다.

산업 등급의 견고성과 쉬운 설치

-30°C ~ +85°C의 넓은 작동 온도 범위 덕분에 추운 북부 유전부터 더운 열대 정유소에 이르기까지 다양한 가혹한 환경에 적응할 수 있습니다.

330780-91-00은 표준 DIN 레일 클립 설계를 채택하여 나사 없이 빠르게 설치하거나 분해할 수 있어 시스템 통합, 디버깅 및 향후 유지 관리가 크게 용이합니다. 모듈식 설치 방식은 깔끔한 레이아웃과 캐비닛 내부의 우수한 열 방출을 보장합니다.
