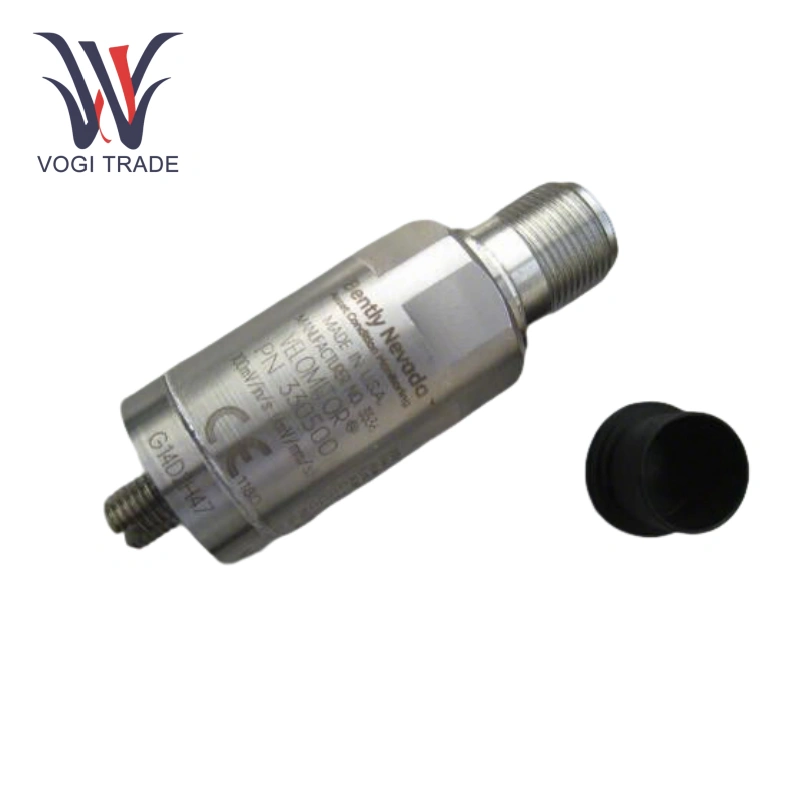

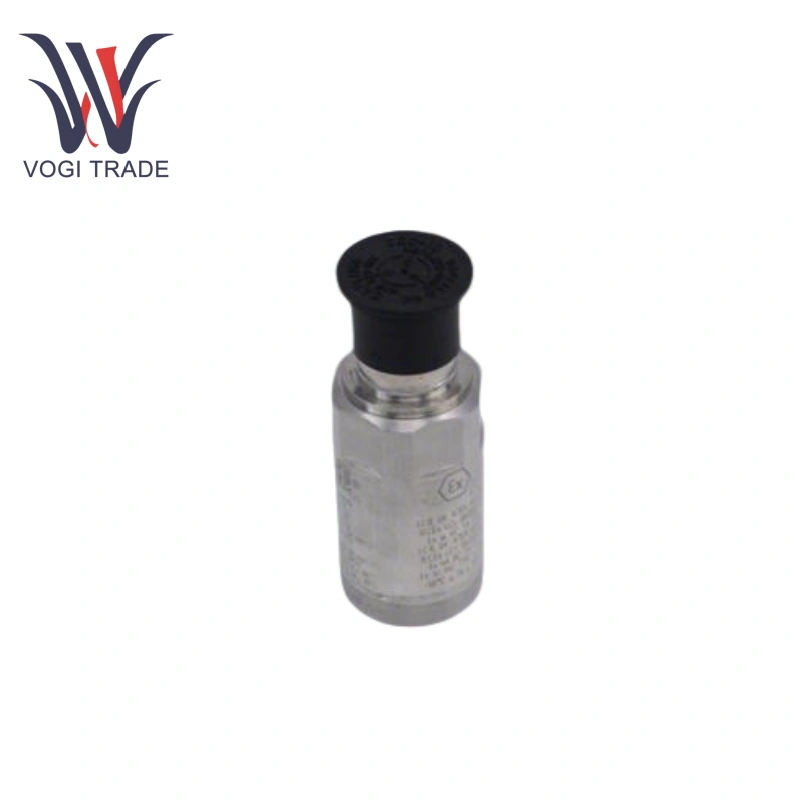

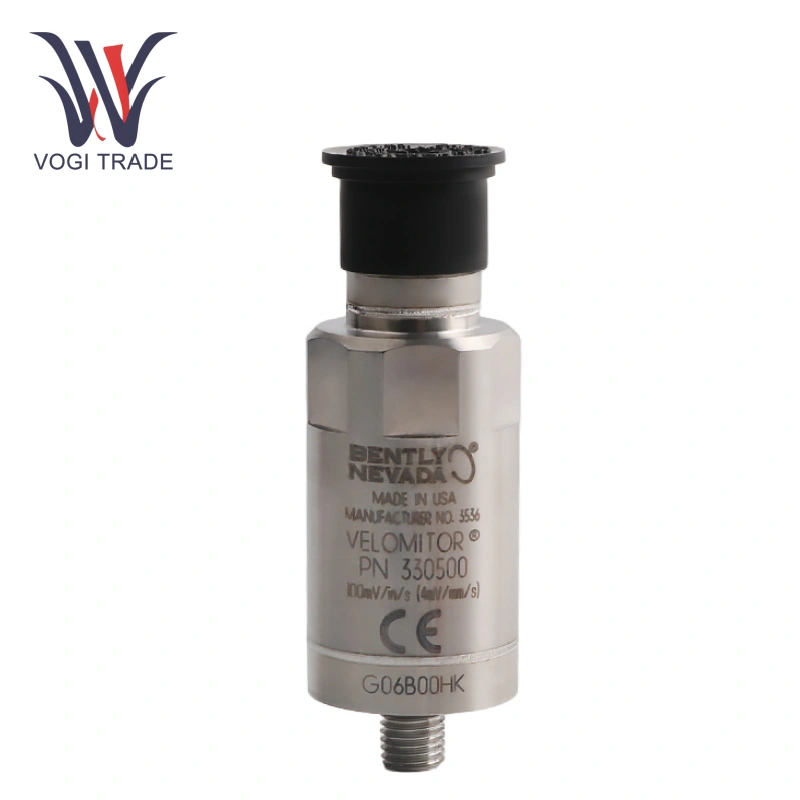

Belly Nevada 330500-01-00

제품 개요

** 01 : 스레드 어댑터 옵션

표준 산업 설치를 위해 1/2-20 UNF ** 스레드 인터페이스를 채택합니다.

** 00 : 인증 옵션 **

특별 폭발 방지 인증이 필요하지 않습니다 (기본 모델).

주파수 응답 : 4.5 Hz - 5kHz (± 3.0 dB)

속도 범위 : 1270 mm/s (피크)

선형성 : ± 2% (≤ 152 mm/s 피크)

가로 감도 : <5%

작동 온도 : -55 ° C ~ 121 ° C

충격 저항 : 5000 g

체중 : 142 g (316L 스테인레스 스틸 하우징)

제품 기능

Belly Nevada 330500-01-00은 우수한 주파수 응답과 결합 된 높은 감도를 가지고 있으며 진폭 선형성은 장비 진동 속도의 정확한 측정을 가능하게합니다.

Belly Nevada 330500-01-00 DOB는 움직이는 부품이없고 기계적인 마모가 줄어들고 316L 스테인레스 스틸 하우징은 충격과 부식성이 강하기 때문에 가혹한 산업 환경에서 장기 안정적인 작동을 보장합니다.

응용 프로그램

진동 속도 모니터링에 사용할 수있는 Bently Nevada 330500-01-00은 조건을 모니터링하고 모터, 팬 및 펌프와 같은 다양한 회전 기계에서 예방 유지 보수를 수행하는 데 사용됩니다.

Belly Nevada 330500-01-00은 풍력 터빈 및 가스 터빈과 같은 장비의 진동 모니터링에 사용할 수 있습니다.

Belly Nevada 330500-01-00은 롤링 밀 및 고로 팬과 같은 장비의 진동 모니터링에 사용할 수 있습니다.

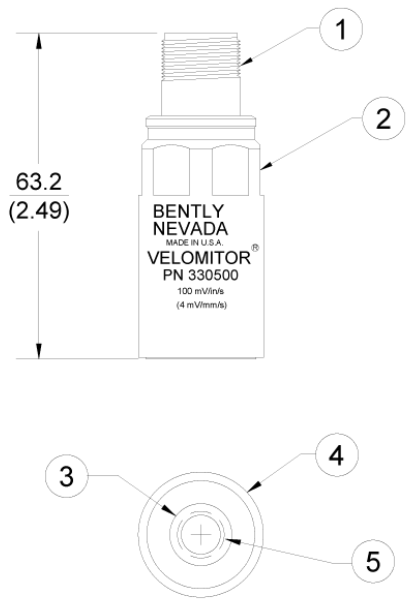

P이량 값 치수 및 커넥터

직경 : 25.3 mm (0.995 인치)

높이 : 63.2 mm (2.49 인치)

커넥터 : 2 핀 MIL-C-5015 밀봉 된 커넥터 (316L 스테인리스 스틸)

설치 및 사용 메모

장착 위치

부적절한 설치로 인한 신호 왜곡을 피하기 위해 베어링 하우징, 주택 또는 구조에 고정해야합니다.

토크 요구 사항 : 32-46 kg · cm (24-40 in-lb).

극성 정의 : 센서가 커넥터를 향해 움직일 때 핀 A는 핀 B에 비해 양수입니다.

변위 측정 경고

출력 신호가 변위를 측정하기 위해 통합되면 회로 노이즈가 증폭되어 데이터가 부정확합니다.

환경 적응성

완전히 밀봉 된 설계 (IP68 동등한), 100% 습도에 저항성 (비 제작되지 않은).

기본 변형 감도 : 0.005 In/S/MStrain.
