벤틀리 네바다 330400-02-CN

제품개요

모델: 330400-02-CN

제품 유형: 가속도계

감도: 10.2mV/m/s²(100mV/g) ±5%

진폭 선형성: ±1% ~ 490m/s²(50g) 피크

광대역 노이즈 플로어(10Hz ~ 15kHz): 0.039m/s²(0.004g)rms

측정 범위: ±490m/s²(±50g)

주파수 응답: 10~15,000Hz ±3dB

온도 범위: -55°C ~ +121°C

장착 스레드: M8 x 1 일체형 스터드

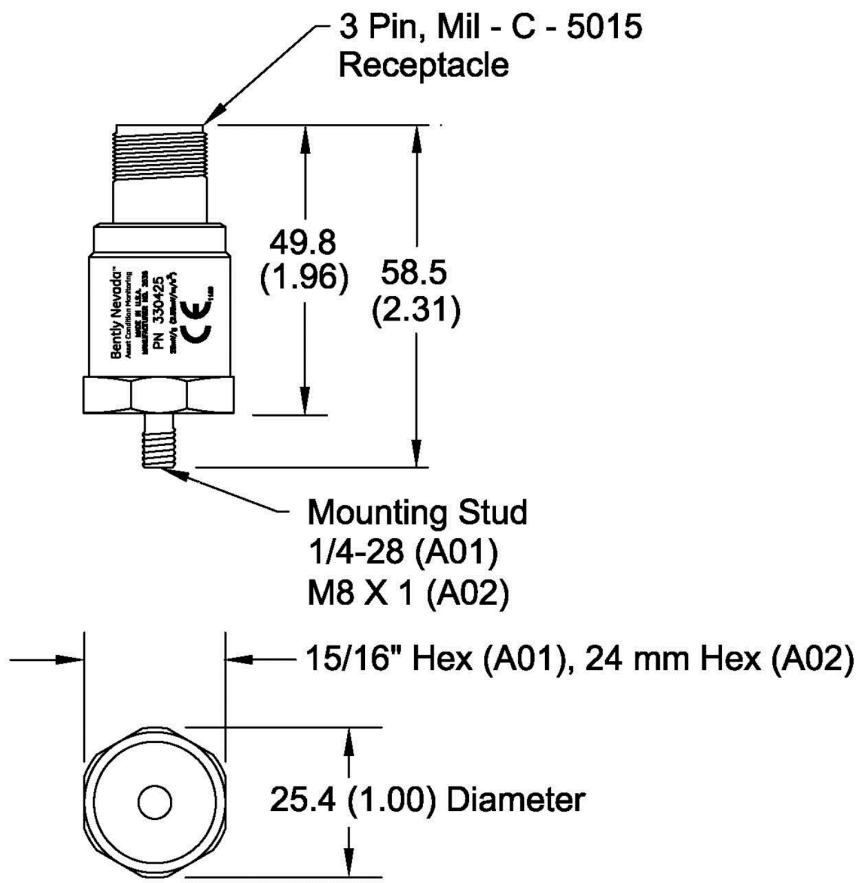

물리적 구조

재질: 316L 스테인레스 스틸 하우징

크기: 직경 23mm × 높이 59mm(스터드 포함)

무게: 100g(일반, 케이블 제외)

장착 토크: 4.1 N·m (3.0 ft·lb)

장착 방향: 모든 각도

제품특징

Bently Nevada 330400-02-CN은 10.2mV/m/s²(100mV/g)의 감도와 뛰어난 진폭 선형성을 갖추고 장비 진동 가속도를 정확하게 측정하고 작동 중 미묘한 진동 변화를 신속하게 감지합니다.

Bently Nevada 330400-02-CN은 쉽게 접근할 수 있도록 3핀 커넥터가 있는 상단 콘센트 신호 케이블을 사용하고 하단 M8 x 1 일체형 스터드 디자인은 다양한 설치 시나리오에 적합합니다.

Bently Nevada 330400-02-CN의 주파수 응답 범위는 10~15,000Hz이며 다양한 작동 조건에서 다양한 장비의 진동 주파수를 포괄합니다.

응용

산업 제조: Bently Nevada 330400-02-CN은 모터, 팬 및 공작 기계와 같은 장비에 적합합니다. 진동을 모니터링함으로써 장비 작동 매개변수를 최적화하여 진동으로 인한 손상을 방지할 수 있습니다.

에너지 채굴: 석탄 채굴 장비 및 석유 시추 플랫폼과 같은 응용 분야에 사용되는 Bently Nevada 330400-02-CN, 실시간 진동 모니터링은 복잡하고 열악한 운영 환경에서도 안정적인 작동을 보장합니다.

안전 인증 및 설치 요구 사항

방폭 인증:

ATEX/IECEx: Zone 0/1 및 Zone 2 지원(엔티티 매개변수와 일치해야 함)

주요 매개변수:

Ui = 28V, Ii = 150mA, Pi = 0.84W(영역 0/1)

Ci = 10.8nF, Li = 0(케이블 정전 용량/인덕턴스 제한)

기본 변형 감도:

"G"로 시작하지 않는 일련 번호(2004년 이전에 제조됨):

API 어댑터(부품 번호 37439-02)를 사용해야 합니다. 감도가 0.0005g/mstrain으로 감소됨

사용시 주의사항

온도 영향: 일반적인 감도 변화 -11% ~ +3%(전체 작동 온도 범위에서)

주파수 제한: 진동이 15kHz를 초과하면 범위가 크게 감소합니다(특히 센서 공진 근처).

인증 준수: 설치는 도면 167538을 엄격히 준수해야 합니다.
