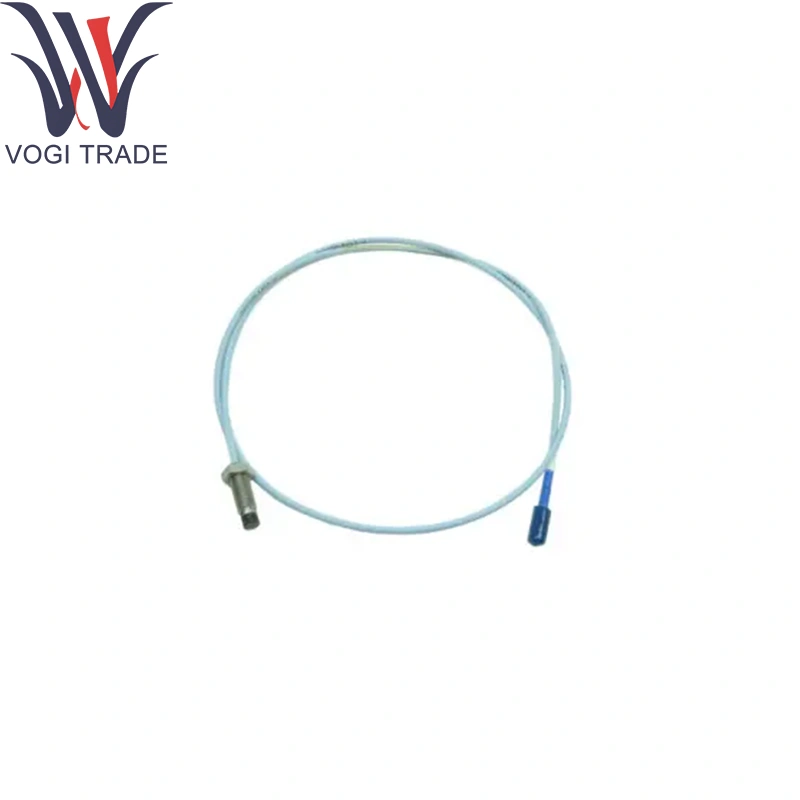

Belly Nevada 330194-13-20-10-00

주문 정보

3300 xl 8 mm 확장 온도 범위 (ETR) 근접 프로브, 메트릭

330193 3300 XL 8mm 프로브, M10 X 1 스레드, 갑옷없이

330194 3300 XL 8mm 프로브, M10 X 1 스레드, 갑옷

부품 번호 AA-BB-CC-DD

A : 스레드되지 않은 길이 옵션

10mm의 증분 순서

길이 구성 :

최대 스레드되지 않은 길이 : 230 mm

최소 스레드되지 않은 길이 : 0 mm

예 : 0 6 = 60 mm

B : 전체 케이스 길이 옵션

10mm의 증분 순서

메트릭 스레드 구성 : 최대 케이스 길이 : 250 mm

최소 케이스 길이 : 20 mm

예 : 0 6 = 60 mm

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

D : 대행사 승인 옵션

00 필요하지 않습니다

05 CSA, ATEX, IECEX 승인

기술 매개 변수

선형 범위 : 2mm (80mils) Bently Nevada 330194-13-20-10-00에 대한 전체 규모

감도 : –23VDC 여기에서 200mv/mil (7.87mv/µm) ± 5%

출력 범위 : 선형 범위에서 –2V ~ –18VDC

선형성 : ± 1%의 전체 규모

주파수 응답 : DC ~ 10kHz (–3dB)

작동 온도 :

프로브 헤드 : Bally Nevada 330194-13-20-10-00에서 –35 ° C ~ +200 ° C

케이블 : –55 ° C ~ +200 ° C

환경 씰 : 커넥터에 결합 될 때 IP65

압력 등급 : Bulkhead/Thermowell을 사용한 가압 응용 프로그램에 적합합니다

케이블 구조 : ≥95% 꼰 주석 쿠퍼 방패 및 배수 와이어가있는 PTFE 재킷

제품 기능

Belly Nevada 330194-13-20-10-00은 프로브 팁과 회전 샤프트 사이의 공기 갭의 변동을 변위에 비례하는 AC 전압으로 변환합니다. 확장 온도 설계 (세라믹 강화 엿봄, PTFE 케이블)는 Proximitor® 컨디셔닝 및 모니터링을 위해 ≤200 ° C 환경에서 Bally Nevada 330194-13-20-10-00을 통해 안정적인 신호 전송을 보장합니다.

응용 분야

고온 터빈 섹션 : 핫 엔드 베어링에서 Bently Nevada 330194-13-20-10-00을 사용한 샤프트 위치 감시

연소 및 배기 모니터링 : Bently Nevada 330194-13-20-10-00을 사용한 배기 지역의 동적 감지

산업 용광로 및 가마 : 고열 영역 근처의 진동 분석

석유 화학 스키드 : 장비에 포함 된 장비의 내장 프로브 330194-13-20-10-00

근해 및 해양 기계 실 : 열 강화 환경에서의 강력한 성능
