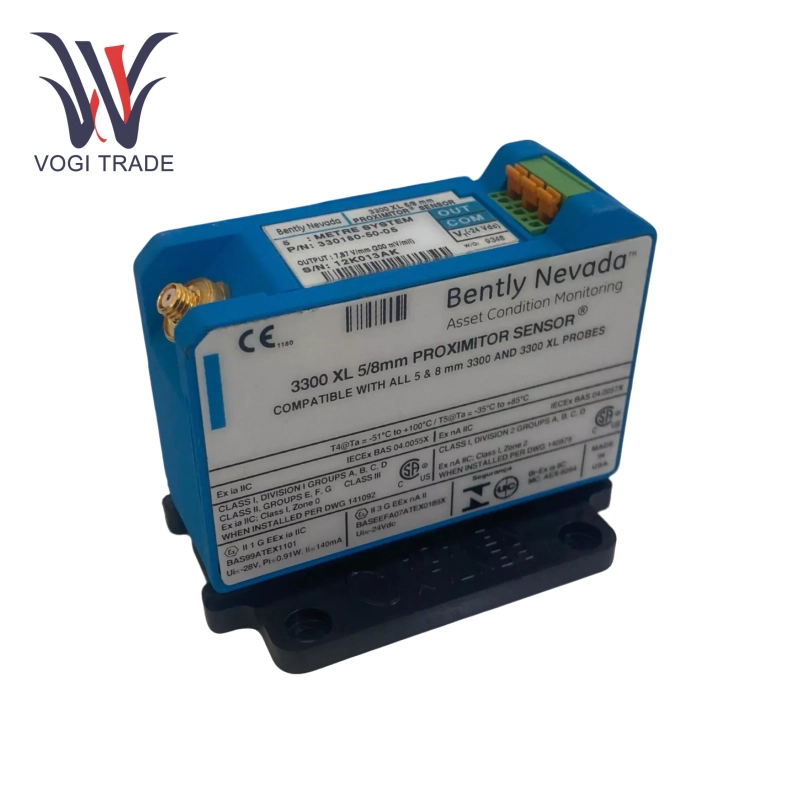

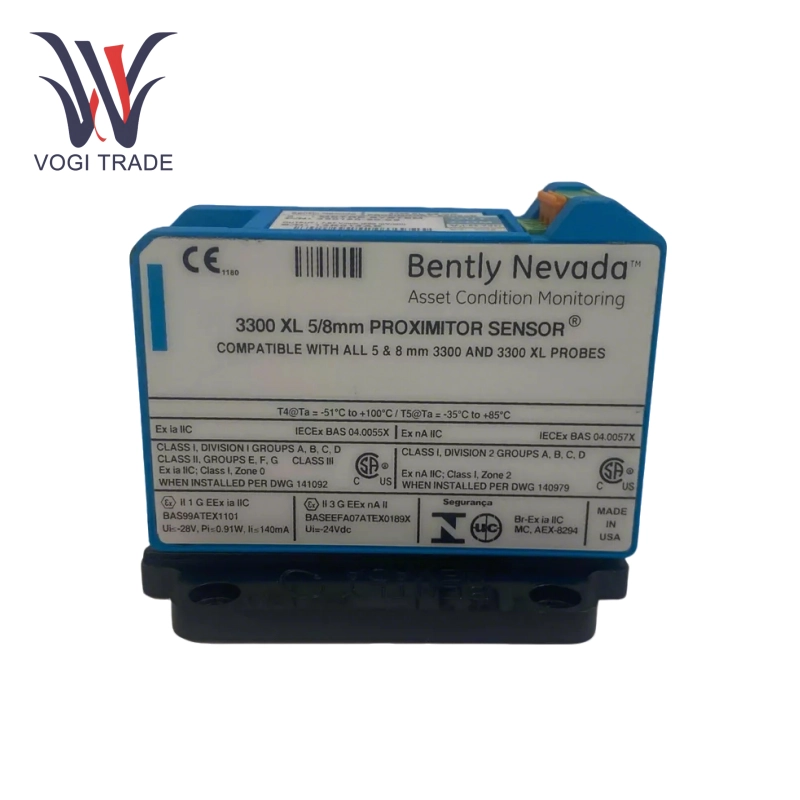

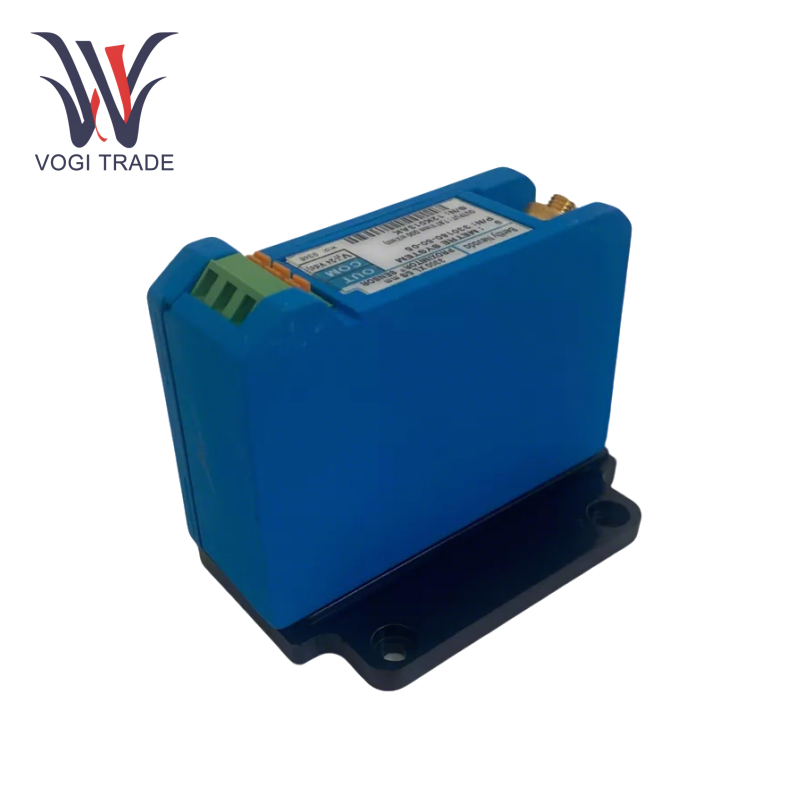

Belly Nevada 330180-50-05

330180-AA-BB

330180-50-05

330180 : 3300 XL 근위 이민자 센서

50 (총 길이 및 장착) : 5.0 미터 (16.4 피트) 시스템 길이, 패널 마운트

05 (대행사 승인) : CSA, ATEX, IECEX 승인

기술 매개 변수

호환 프로브 : 3300 XL 시리즈 5 mm 및 8 mm 에디 전류 프로브 및 확장 케이블 (예 : 330130 시리즈)에 적합합니다.

측정 범위 : 선형 범위 ± 2 mm (API 670 4 판 표준에 따라), 감도 7.87 mV/μm (200 mV/mil).

주파수 응답 : 0–10 kHz, 최대 0.1 미크론의 동적 해상도, 고속 회전 장비에 적합합니다.

입력 전압 : -17.5 VDC ~ -26 VDC (안전 장벽 없음), 현재 ≤12 MA; 안전 장벽에는 -23 VDC ~ -26 VDC가 필요합니다.

출력 신호 : 4-20 MA 또는 전압 신호, 출력 임피던스 50 Ω는 장거리 전송 (최대 305 미터)을 지원합니다.

반 인터뷰 : 개선 된 RFI/EMI Shielding Design, Belly Nevada 330180-50-05는 CE 인증을 충족하며 추가 금속 차폐 도관이 필요하지 않습니다.

기계적, 환경

설치 : Belly Nevada 330180-50-05는 패널 장착 (4 홀 고정) 또는 DIN 레일 장착, 절연 플레이트가 필요하지 않아 공간을 절약합니다.

작동 온도 : -35 ° C ~ +85 ° C (작동), 저장 온도 -35 ° C ~ +100 ° C

보호 수준 : IP65/IP67 (방진, 방수 스프레이 또는 침수).

핵심 기능 및 장점

고정밀 모니터링 : 에디 전류 효과를 통한 샤프트 진동 및 변위의 비접촉 측정, 출력 전압 신호는 프로브 타겟 거리와 선형으로 관련되며 정적 오차는 ± 0.5% 풀 스케일입니다.

환경 적응 : 항 진동 (50g 충격), 항 오일 (선택적 Fluidloc Anti-Penetration Cable) 및 고온 (ETR 버전은 최대 260 ° C).
