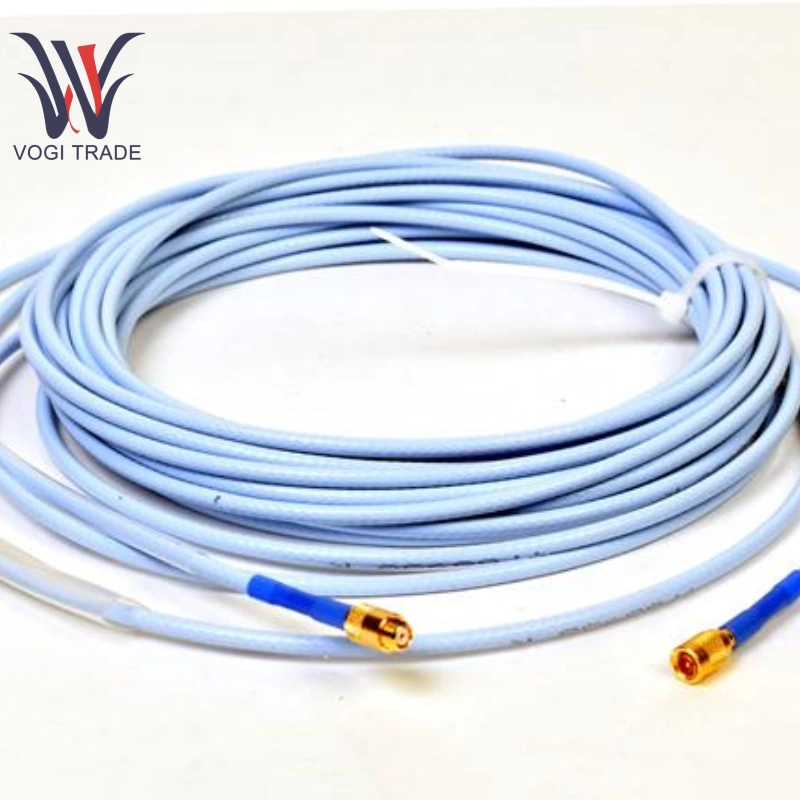

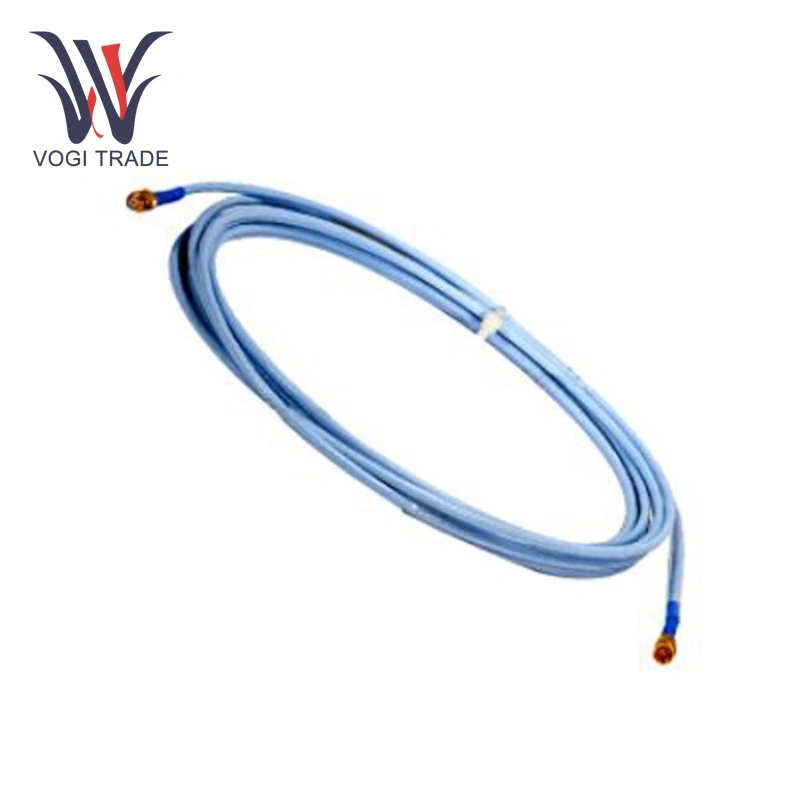

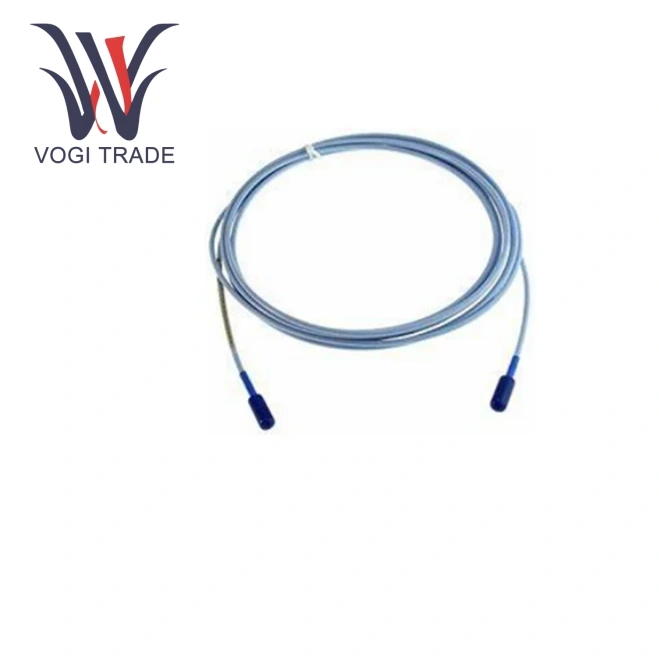

벤틀리 네바다 330130-085-00-00

성능 매개변수

전기적 특성:

DC 저항:

RCORE(중앙 도체 - 중앙 도체): 1.87 ± 0.28Ω.

RJACKET(외부 도체 - 외부 도체): 0.56 ± 0.11Ω.

정전 용량: 일반 69.9pF/m(21.3pF/ft).

현장 배선: 0.2~1.5mm²(16~24AWG) 와이어를 수용합니다. 3도체 차폐 케이블을 권장합니다. 센서까지의 최대 길이: 305m(1000피트); 그러나 고주파수 신호 감쇠를 고려해야 합니다.

기계적 특성:

최소 굽힘 반경: 25.4mm(1.0인치). 케이블이 손상되지 않도록 과도하게 구부리지 마십시오.

커넥터 토크: 최대 0.565 N·m(5 in·lbf); 손가락으로 조이는 것이 좋습니다. 온도 범위:

작동 및 보관 온도: -52°C ~ +177°C.

기타 기능:

주파수 응답: 0~10kHz, +0, -3dB(305m 필드 케이블 사용)

내구성: 인장 강도: 연장 케이블 커넥터에 대한 프로브 리드에서 270N(60lbf).

제품특징

높은 정밀도 및 안정성: MEMS 가속도계 및 신호 조절 회로를 활용하는 Bently Nevada 330130-085-00-00, 진동 속도 측정 오류는 낮은 온도 드리프트 계수(±0.03% FS/°C)로 전체 스케일의 0.5% 미만입니다.

강력한 환경 적응성: Bently Nevada 330130-085-00-00은 스테인리스 스틸 하우징을 사용하며 IP67 보호 등급을 사용하여 습하고 먼지가 많거나 부식성이 약한 산업 환경에 직접 설치할 수 있습니다.

강력한 간섭 방지 기능: Bently Nevada 330130-085-00-00 통합 전자기 차폐 및 RC 필터링은 인버터 및 모터와 같은 장치의 고주파 소음 간섭으로부터 보호합니다.

응용

Bently Nevada 330130-085-00-00은 전력, 석유화학, 야금 및 제지 산업의 주요 회전 장비에 널리 사용됩니다. 진동 데이터 수집 및 분석을 통해 장비 고장에 대한 조기 경고를 제공합니다.

메모

문서 참고 8: 케이블에는 실리콘 테이프(커넥터 보호기 대신 옵션)가 포함되어 있지만 터빈 오일에 노출되는 용도에는 권장되지 않습니다.

면책 조항: Bently Nevada는 프로브 누출로 인한 손상에 대해 책임을 지지 않습니다. 사용자는 유체와 가스를 안전하게 제어할 책임이 있습니다.

성능 영향: 온도 변화는 저항과 정전 용량을 변경하여 신호 정확도에 영향을 미칠 수 있습니다. 최적의 성능을 위해 문서에서는 표준 온도 범위(0°C ~ 45°C) 내에서 사용할 것을 권장합니다.
