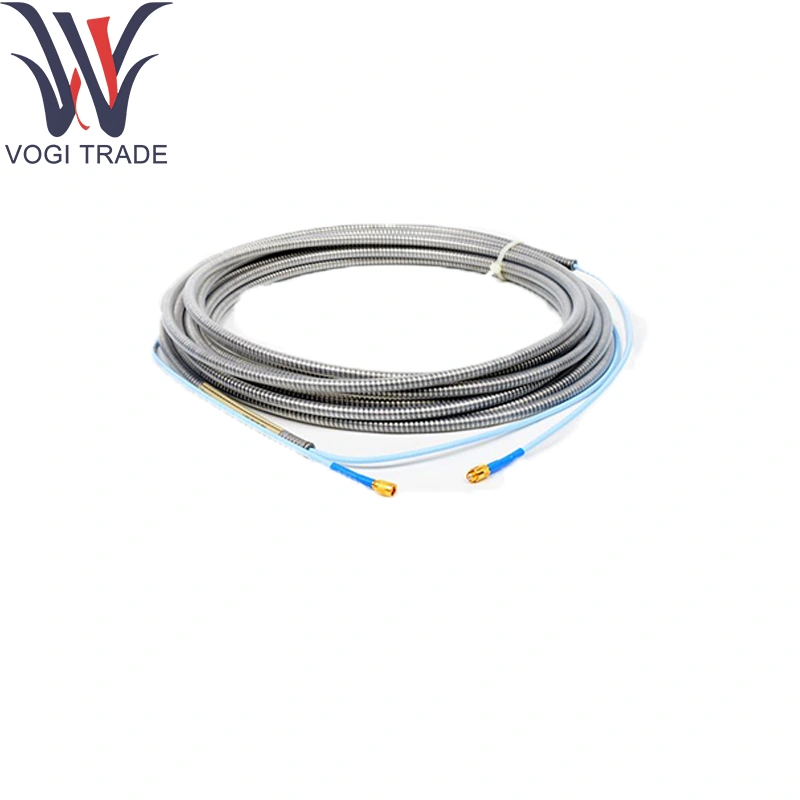

Belly Nevada 330130-080-01-00

주문 정보

3300 xL 8 mm 근접 프로브 :

330101 3300 XL 8mm 프로브, 3/8-24 UNF 실, 갑옷없이 (2)

330102 3300 XL 8 mm 프로브, 3/8-24 UNF 스레드, 갑옷 (2)

부품 번호 AA-BB-CC-DD-EE

A : 스레드되지 않은 길이 옵션

0.1 in의 증분 순서.

길이 구성 :

최대 스레드되지 않은 길이 : 8.8 인치.

최소 스레드 길이 : 0.0 in.

예 : 0 4 = 0.4 in.

B : 전체 케이스 길이 옵션

0.1 in의 증분 순서.

표준 스레드 구성 :

최대 케이스 길이 : 9.6 인치.

최소 케이스 길이 : 0.8 in.

예 : 2 4 = 2.4 in.

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

30 3.0 미터 (9.8 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

기술 매개 변수

임피던스 : Belly Nevada 330130-080-01-00의 경우 50Ω ± 5Ω

커패시턴스 : 도체 사이의 ≤100pf/m

도체 : 26awg, 코어 당 7 × 36 주석 카퍼 가닥

차폐 : Bently Nevada 330130-080-01-00의 ≥95% 커버리지 꼰 실드; 배수 와이어 포함

전압 등급 : 300vac (단열재)

온도 등급 :

PVC : –20 ° C ~ +80 ° C

PTFE 옵션 : –55 ° C ~ +200 ° C

환경 : ROHS 준수; UV 방지 재킷 옵션 사용 가능

제품 기능

Bently Nevada 330130-080-01-00을 사용하여 최소한의 손실로 Proximitor® 카드를 사용하여 고 충실도 AC 신호를 제공합니다. 정확한 샤프트 위치 측정을 위해 일치하는 임피던스 및 꼰 차폐 신호 무결성.

응용 분야

정션 박스 및 미니 인플 로저 : 제한된 캐비닛에서 Belly Nevada 330130-080-01-00과의 짧은 상호 연결.

개조 설치 : Belly Nevada 330130-080-01-00을 통해 재배치 된 랙으로의 브리징 프로브.

테스트 및 교정 장비 : 벤치 검증을위한 빠른 디스크로 넥스트 하네스.

OEM 스키드 패키지 : Bently Nevada 330130-080-01-00을 사용하는 패널의 공장 조립 하네스.
