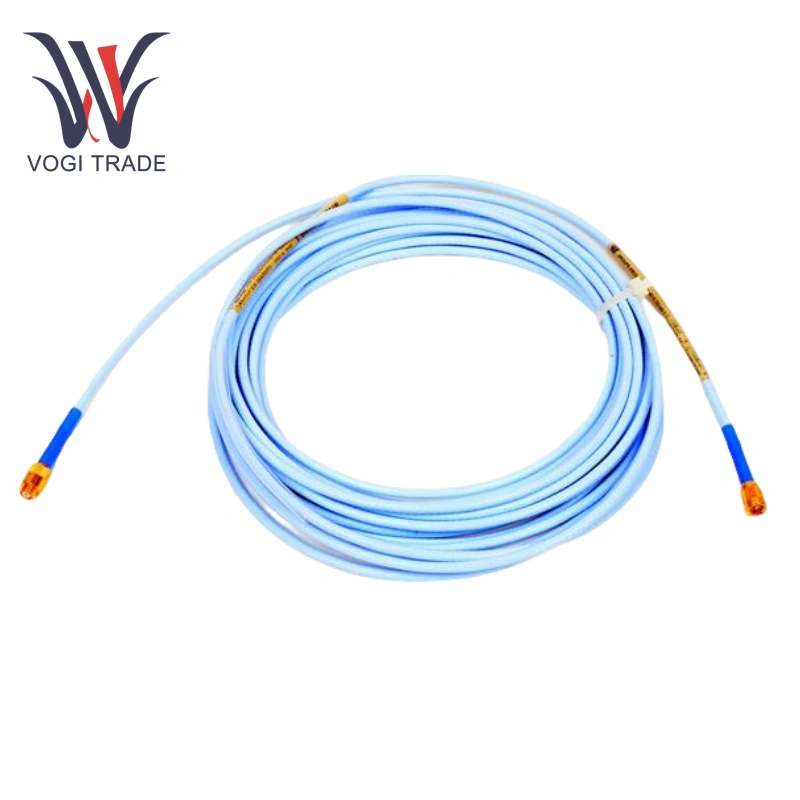

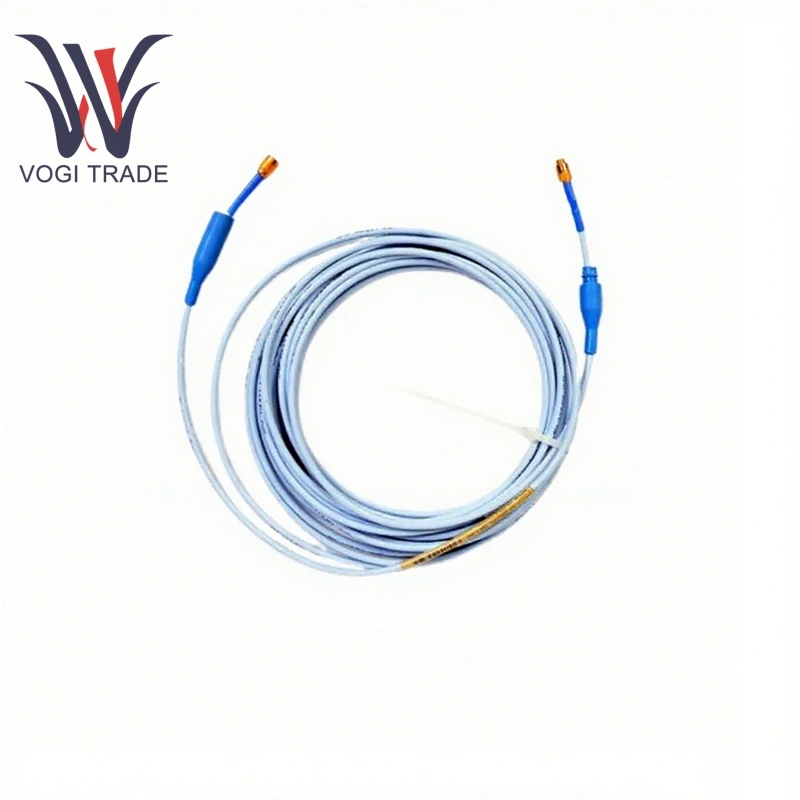

Belly Nevada 330130-070-11-05

전기 사양

케이블 유형 : 플루오로 에틸렌 프로필렌 (FEP) 단열재가있는 75Ω 중 3 차원 케이블.

DC 저항 :

중앙 도체 저항 (RCORE) : 7.0 미터 길이의 경우 문서 표는 다음을 보여줍니다.

외부 도체 저항 (RJACKET) : 7.0 미터 길이의 경우 "rjacket"값은 "0.46 ± 0.09 Ω"입니다.

커패시턴스 : 전형적인 값 : 69.9 pf/m (21.3 pf/ft).

작동 및 보관 온도 : 표준 케이블의 -52 ° C ~ +177 ° C

성능 사양

주파수 응답 : 0 ~ 10kHz, +0, -3 dB (305 미터 필드 배선 포함).

상호 교환 성 : 프로브 및 센서를 포함하여 3300 xL 8mm 구성 요소와 호환됩니다.

선형 범위 : 시스템의 전체 선형 범위는 대상에서 0.25mm (10 마일)부터 시작하여 2mm (80 밀)입니다.

제품 장점

신뢰할 수있는 신호 전송 : Belly Nevada 330130-070-11-05는 고품질 도체가 있으며 우수한 단열 설계는 신호 전송 손실을 줄이고 신호에 대한 외부 전자기 간섭의 영향을 완화합니다.

강력한 환경 적응성 : Belly Nevada 330130-070-11-05는 고온, 먼지 및 습도와 같은 복잡한 산업 환경에서 안정적으로 작동하여 케이블 성능에 대한 환경 요인의 영향을 줄입니다.

쉬운 설치 : Bentily Nevada 330130-070-11-05 표준 길이는 7.0 미터이며 사용하기 쉬운 커넥터가 장착되어 있습니다.

응용 프로그램ation 영역

전력 산업 : Belly Nevada 330130-070-11-05 SED 증기 터빈 및 발전기와 같은 대형 회전 장비의 진동 모니터링 시스템 에서이 시스템은 장비의 주요 위치에 설치된 센서에서 원격 모니터링 실의 모니터링 장비로 신호를 전송합니다.

석유 화학 산업 : Bentily Nevada 330130-070-11-05 압축기, 펌프, 팬 및 기타 장비의 진동 모니터링에 널리 사용되면 센서 신호를 폭발 방지 모니터링 장비로 전송할 수 있습니다.

메모

설치는 성능 저하 또는 손상을 피하기 위해 문서화 된 지침을 따라야합니다.

굽힘 반경 : 최소 25.4 mm (1.0 인치).

커넥터 설치 : 손가락 강화 만 필요한 ClickLoc 커넥터를 사용하십시오.

필드 배선 : 권장 3 조도 차폐 케이블, 최대 길이 305m.
