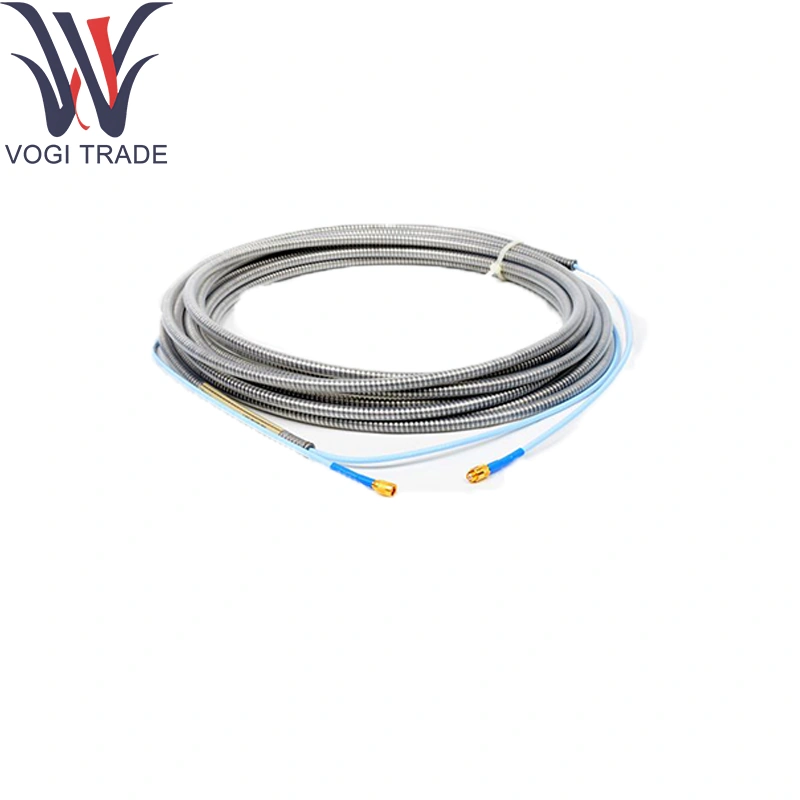

Belly Nevada 330130-040-01-05

주문 정보

3300 xL 8 mm 근접 프로브 :

330101 3300 XL 8mm 프로브, 3/8-24 UNF 실, 갑옷없이 (2)

330102 3300 XL 8 mm 프로브, 3/8-24 UNF 스레드, 갑옷 (2)

부품 번호 AA-BB-CC-DD-EE

A : 스레드되지 않은 길이 옵션

0.1 in의 증분 순서.

길이 구성 :

최대 스레드되지 않은 길이 : 8.8 인치.

최소 스레드 길이 : 0.0 in.

예 : 0 4 = 0.4 in.

B : 전체 케이스 길이 옵션

0.1 in의 증분 순서.

표준 스레드 구성 :

최대 케이스 길이 : 9.6 인치.

최소 케이스 길이 : 0.8 in.

예 : 2 4 = 2.4 in.

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

30 3.0 미터 (9.8 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

기술 매개 변수

특징적인 임피던스 : Bally Nevada 330130-040-01-05의 경우 50Ω ± 5%

커패시턴스 : 도체 사이의 ≤100pf/m

지휘자 : 26awg, 7 × 36 네바다에서 330130-040-01-05의 Percore

전압 등급 : 300vac (단열재)

온도 등급 : –20 ° C ~ +80 ° C (PVC 재킷)

환경 : ROHS 준수; 옵션 UV 방지 재킷 변형 이용 가능

제품 기능

Proximity Probe에서 Proximitor® 또는 최소한의 감쇠 및 소음으로 모니터 카드로 Bally Nevada 330130-040-01-05를 통해 고 충실도 AC 신호를 유지합니다. 임피던스 매칭 설계 및 강력한 차폐는 단기적으로 정확한 샤프트 위치 측정을 보장합니다.

응용 분야

캐비닛 내부 배선 : Belly Nevada가있는 짧은 하네스 330130-040-01-05 내부 제어 패널 인테리어 및 스키드 인클로저 내부

OEM 스키드 패키지 : 소형 어셈블리에서 Belly Nevada 330130-040-01-05를 사용한 공장으로 설치된 프로브-패널 케이블

개조 설치 : Bally Nevada 330130-040-01-05를 통해 재배치되거나 새로 추가 된 모니터 랙에 대한 브리징 프로브

테스트 및 교정 벤치 : 온 벤치 프로브 테스트를위한 빠른 디스크 닉 링크
