인증 표준 : 기본적으로 CE 인증; 접미사 CN은 중국 시장 (예 : GB 준수 또는 특정 안전 인증)에 맞게 사용자 정의 할 수 있지만 문서는 세부 사항을 지정하지 않습니다 (옵션 E에 따라 추론).
시스템 호환성 : 3300 XL 프록시 투어 센서, 원활하게 교환 가능 (별도의 교정 필요 없음)과 함께 사용해야하며 10-1000 Hz의 주파수 범위를 포함해야합니다.
기본 구성
프로브 유형 : 리버스 마운트.
스레드 크기 : 3/8-24 UNF 표준 산업 스레드
총 길이 : 1.0m.
케이블 유형 : 유체 오일 저항성 케이블.
커넥터 : 소형 ClickLoc ™ 동축 커넥터.
성능 매개 변수
작동 온도 범위 :
프로브 팁 : -51 ° C ~ +177 ° C (-60 ° F ~ +351 ° F);
케이블 및 커넥터 : -51 ° C ~ +177 ° C.
저장 온도 범위 : -51 ° C ~ +177 ° C.
인장 강도 : 270 N, 기계적 진동 하에서 연결 안정성을 보장합니다.
최소 굽힘 반경 : 설치 중에 과도한 굽힘으로 인해 케이블 손상을 방지하기 위해 25.4 mm (1.0 in).
인증 및 호환성
인증 표준 : 기본적으로 CE 인증; 접미사 CN은 중국 시장 (예 : GB 준수 또는 특정 안전 인증)에 맞게 사용자 정의 할 수 있지만 문서는 세부 사항을 지정하지 않습니다 (옵션 E에 따라 추론).
시스템 호환성 : 3300 XL 프록시 투어 센서, 원활하게 교환 가능 (별도의 교정 필요 없음)과 함께 사용해야하며 10-1000 Hz의 주파수 범위를 포함해야합니다.
일반적인 응용 프로그램 시나리오
Belly Nevada 330105-02-12-02-CN은 주로 다음 모니터링 응용 프로그램에 사용됩니다.
전력 산업 : 증기 터빈 베어링 시트의 방사형 진동 모니터링. 리버스 장착은 단단한 공간을 수용합니다.
석유 화학 산업 : 원심 압축기의 샤프트 변위 측정. 유체 케이블은 오일 누출을 방지합니다.
일반 기계 : 발전기 또는 펌프 장치의 역 장착 요구 사항.
물리적 외관 참조 :

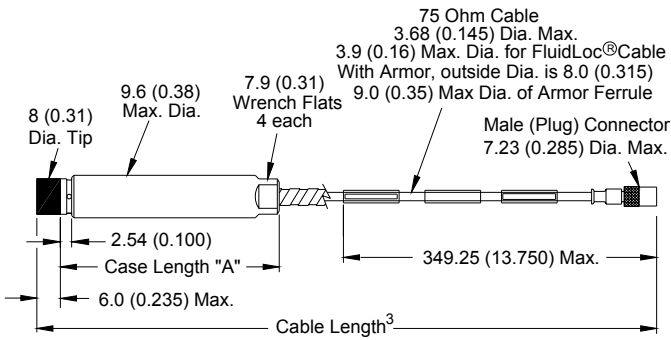

이 Belly Nevada 330105-02-12-10-02-CN 프로브는 제한된 공간에 사용하기에 적합한 역 장착 설계를 특징으로합니다. 문서의 다음 이미지는 일반적인 역 프로브 구조를 보여줍니다.
제품 개요
기본 구성
프로브 유형 : 리버스 마운트.
스레드 크기 : 3/8-24 UNF 표준 산업 스레드
총 길이 : 1.0m.
케이블 유형 : 유체 오일 저항성 케이블.
커넥터 : 소형 ClickLoc ™ 동축 커넥터.
성능 매개 변수
작동 온도 범위 :
프로브 팁 : -51 ° C ~ +177 ° C (-60 ° F ~ +351 ° F);
케이블 및 커넥터 : -51 ° C ~ +177 ° C.
저장 온도 범위 : -51 ° C ~ +177 ° C.
인장 강도 : 270 N, 기계적 진동 하에서 연결 안정성을 보장합니다.
최소 굽힘 반경 : 설치 중에 과도한 굽힘으로 인해 케이블 손상을 방지하기 위해 25.4 mm (1.0 in).
인증 및 호환성
인증 표준 : 기본적으로 CE 인증; 접미사 CN은 중국 시장 (예 : GB 준수 또는 특정 안전 인증)에 맞게 사용자 정의 할 수 있지만 문서는 세부 사항을 지정하지 않습니다 (옵션 E에 따라 추론).
시스템 호환성 : 3300 XL 프록시 투어 센서, 원활하게 교환 가능 (별도의 교정 필요 없음)과 함께 사용해야하며 10-1000 Hz의 주파수 범위를 포함해야합니다.
일반적인 응용 프로그램 시나리오
Belly Nevada 330105-02-12-02-CN은 주로 다음 모니터링 응용 프로그램에 사용됩니다.
전력 산업 : 증기 터빈 베어링 시트의 방사형 진동 모니터링. 리버스 장착은 단단한 공간을 수용합니다.
석유 화학 산업 : 원심 압축기의 샤프트 변위 측정. 유체 케이블은 오일 누출을 방지합니다.
일반 기계 : 발전기 또는 펌프 장치의 역 장착 요구 사항.
물리적 외관 참조 :
이 Belly Nevada 330105-02-12-10-02-CN 프로브는 제한된 공간에 사용하기에 적합한 역 장착 설계를 특징으로합니다. 문서의 다음 이미지는 일반적인 역 프로브 구조를 보여줍니다.
장착 위치 선택 :
Bentily Nevada 330105-02-12-10-02-CN은 강력한지지 지점 (예 : 수직 베어링 블록)에 설치하여 약점 (얇은 벽 또는 볼트 연결)을 피합니다.
프로브 팁 타겟 클리어런스가 1.27mm (50 밀)로 설정되어 선형 범위를 최적화하는지 확인하십시오.
리버스 장착의 경우 전용 브래킷 (예 : 문서의 알루미늄 브래킷 137492-Axx)을 사용하고 신호 크로스 토크를 줄이기 위해 최소 분리 거리 (방사형 진동 모니터링의 경우 38mm 이상)를 유지하십시오.
Bentily Nevada 330105-02-12-02-CN 리버스 장착 제한 : 갑옷 또는 커넥터 부팅 옵션을 지원하지 않습니다. 설치 중에 최소 분리 거리는 유지해야합니다 (방사형 진동 모니터링 ≥38 mm)
제품 개요
기본 구성
프로브 유형 : 리버스 마운트.
스레드 크기 : 3/8-24 UNF 표준 산업 스레드
총 길이 : 1.0m.
케이블 유형 : 유체 오일 저항성 케이블.
커넥터 : 소형 ClickLoc ™ 동축 커넥터.
성능 매개 변수
작동 온도 범위 :
프로브 팁 : -51 ° C ~ +177 ° C (-60 ° F ~ +351 ° F);
케이블 및 커넥터 : -51 ° C ~ +177 ° C.
저장 온도 범위 : -51 ° C ~ +177 ° C.
인장 강도 : 270 N, 기계적 진동 하에서 연결 안정성을 보장합니다.
최소 굽힘 반경 : 설치 중에 과도한 굽힘으로 인해 케이블 손상을 방지하기 위해 25.4 mm (1.0 in).
인증 및 호환성
인증 표준 : 기본적으로 CE 인증; 접미사 CN은 중국 시장 (예 : GB 준수 또는 특정 안전 인증)에 맞게 사용자 정의 할 수 있지만 문서는 세부 사항을 지정하지 않습니다 (옵션 E에 따라 추론).
시스템 호환성 : 3300 XL 프록시 투어 센서, 원활하게 교환 가능 (별도의 교정 필요 없음)과 함께 사용해야하며 10-1000 Hz의 주파수 범위를 포함해야합니다.
일반적인 응용 프로그램 시나리오
Belly Nevada 330105-02-12-02-CN은 주로 다음 모니터링 응용 프로그램에 사용됩니다.
전력 산업 : 증기 터빈 베어링 시트의 방사형 진동 모니터링. 리버스 장착은 단단한 공간을 수용합니다.
석유 화학 산업 : 원심 압축기의 샤프트 변위 측정. 유체 케이블은 오일 누출을 방지합니다.
일반 기계 : 발전기 또는 펌프 장치의 역 장착 요구 사항.
물리적 외관 참조 :
이 Belly Nevada 330105-02-12-10-02-CN 프로브는 제한된 공간에 사용하기에 적합한 역 장착 설계를 특징으로합니다. 문서의 다음 이미지는 일반적인 역 프로브 구조를 보여줍니다.
장착 위치 선택 :
Bentily Nevada 330105-02-12-10-02-CN은 강력한지지 지점 (예 : 수직 베어링 블록)에 설치하여 약점 (얇은 벽 또는 볼트 연결)을 피합니다.
프로브 팁 타겟 클리어런스가 1.27mm (50 밀)로 설정되어 선형 범위를 최적화하는지 확인하십시오.
리버스 장착의 경우 전용 브래킷 (예 : 문서의 알루미늄 브래킷 137492-Axx)을 사용하고 신호 크로스 토크를 줄이기 위해 최소 분리 거리 (방사형 진동 모니터링의 경우 38mm 이상)를 유지하십시오.
Bentily Nevada 330105-02-12-02-CN 리버스 장착 제한 : 갑옷 또는 커넥터 부팅 옵션을 지원하지 않습니다. 설치 중에 최소 분리 거리는 유지해야합니다 (방사형 진동 모니터링 ≥38 mm)
제품 개요
기본 구성
프로브 유형 : 리버스 마운트.
스레드 크기 : 3/8-24 UNF 표준 산업 스레드
총 길이 : 1.0m.
케이블 유형 : 유체 오일 저항성 케이블.
커넥터 : 소형 ClickLoc ™ 동축 커넥터.
성능 매개 변수
작동 온도 범위 :
프로브 팁 : -51 ° C ~ +177 ° C (-60 ° F ~ +351 ° F);
케이블 및 커넥터 : -51 ° C ~ +177 ° C.
저장 온도 범위 : -51 ° C ~ +177 ° C.
인장 강도 : 270 N, 기계적 진동 하에서 연결 안정성을 보장합니다.
최소 굽힘 반경 : 설치 중에 과도한 굽힘으로 인해 케이블 손상을 방지하기 위해 25.4 mm (1.0 in).
인증 및 호환성
인증 표준 : 기본적으로 CE 인증; 접미사 CN은 중국 시장 (예 : GB 준수 또는 특정 안전 인증)에 맞게 사용자 정의 할 수 있지만 문서는 세부 사항을 지정하지 않습니다 (옵션 E에 따라 추론).
시스템 호환성 : 3300 XL 프록시 투어 센서, 원활하게 교환 가능 (별도의 교정 필요 없음)과 함께 사용해야하며 10-1000 Hz의 주파수 범위를 포함해야합니다.
일반적인 응용 프로그램 시나리오
Belly Nevada 330105-02-12-02-CN은 주로 다음 모니터링 응용 프로그램에 사용됩니다.
전력 산업 : 증기 터빈 베어링 시트의 방사형 진동 모니터링. 리버스 장착은 단단한 공간을 수용합니다.
석유 화학 산업 : 원심 압축기의 샤프트 변위 측정. 유체 케이블은 오일 누출을 방지합니다.
일반 기계 : 발전기 또는 펌프 장치의 역 장착 요구 사항.
물리적 외관 참조 :
이 Belly Nevada 330105-02-12-10-02-CN 프로브는 제한된 공간에 사용하기에 적합한 역 장착 설계를 특징으로합니다. 문서의 다음 이미지는 일반적인 역 프로브 구조를 보여줍니다.
장착 위치 선택 :
Bentily Nevada 330105-02-12-10-02-CN은 강력한지지 지점 (예 : 수직 베어링 블록)에 설치하여 약점 (얇은 벽 또는 볼트 연결)을 피합니다.
프로브 팁 타겟 클리어런스가 1.27mm (50 밀)로 설정되어 선형 범위를 최적화하는지 확인하십시오.
리버스 장착의 경우 전용 브래킷 (예 : 문서의 알루미늄 브래킷 137492-Axx)을 사용하고 신호 크로스 토크를 줄이기 위해 최소 분리 거리 (방사형 진동 모니터링의 경우 38mm 이상)를 유지하십시오.
Bentily Nevada 330105-02-12-02-CN 리버스 장착 제한 : 갑옷 또는 커넥터 부팅 옵션을 지원하지 않습니다. 설치 중에 최소 분리 거리는 유지해야합니다 (방사형 진동 모니터링 ≥38 mm)
