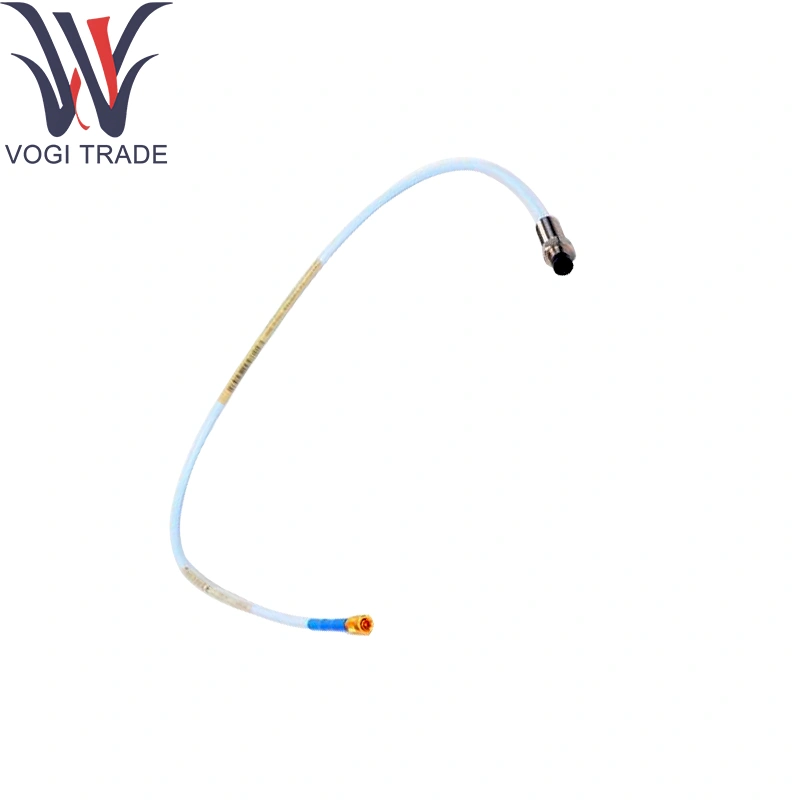

Belly Nevada 330105-02-12-05-02-05

주문 정보

330105-02-12-CC-DD-EE3/8-24 UNF 스레드 (2)

330106-05-30-CC-DD-EE M10 X 1 스레드 (2)

옵션 설명

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

D : 커넥터 및 케이블 유형 옵션

02 미니어처 클라이언스 동축 커넥터

12 미니어처 클릭 클록 동축 커넥터, Fluidloc 케이블

E : 대행사 승인 옵션

00 필요하지 않습니다

05 CSA, ATEX, IECEX 승인

기술 매개 변수

선형 범위 : 2mm (80mils) Bently Nevada 330105-02-12-05-02-05 용 전체 스케일

감도 : –23VDC 여기에서 200mv/mil (7.87mv/µm) ± 5%

출력 범위 : 선형 범위에서 –2V ~ –18V

선형성 : ± 1%의 전체 규모

주파수 응답 : DC ~ 10kHz (–3dB)

작동 온도 :

프로브 : –35 ° C ~ +125 ° C

케이블 : –20 ° C ~ +80 ° C

환경 보호 : 결합시 IP65; Belly Nevada 330105-02-12-05-02-05의 스테인레스 스틸 바디

압력 등급 : 가압 응용 프로그램의 경우 적절한 Bulkhead 또는 Thermowell과 함께 사용하십시오.

제품 기능

Belly Nevada 330105-02-12-05-02-05는 프로브 팁과 회전 샤프트 사이의 공기 갭의 변화를 비례 AC 전압 신호로 변환합니다. 차폐 케이블은 장거리 실행에 대한 신호 충실도를 보존하여 조절 된 출력을 선형화, 디지털화 및 실시간 클리어런스/진동 분석을 위해 proximitor® 모듈에 전달합니다.

응용 분야

증기 및 가스 터빈 : 광범위한 제어실 레이아웃에서 Bently Nevada 330105-02-12-05-02-05를 사용한 베어링 클리어런스 및 문지름 탐지

원심 압축기 및 펌프 : 서지 및 안정성 제어를위한 원격 샤프트 위치 피드백

산업용 모터 및 발전기 : 엔드 와인딩 진동 및 축 통관 감시

OEM 스키드 장착 패널 : Bently Nevada 330105-02-12-05-02-05를 갖춘 공장으로 설치된 긴 케이블 어셈블리

테스트 및 보정 장비 : 프로브와 계측 사이의 확장 된 도달 범위가있는 벤치 테스트
