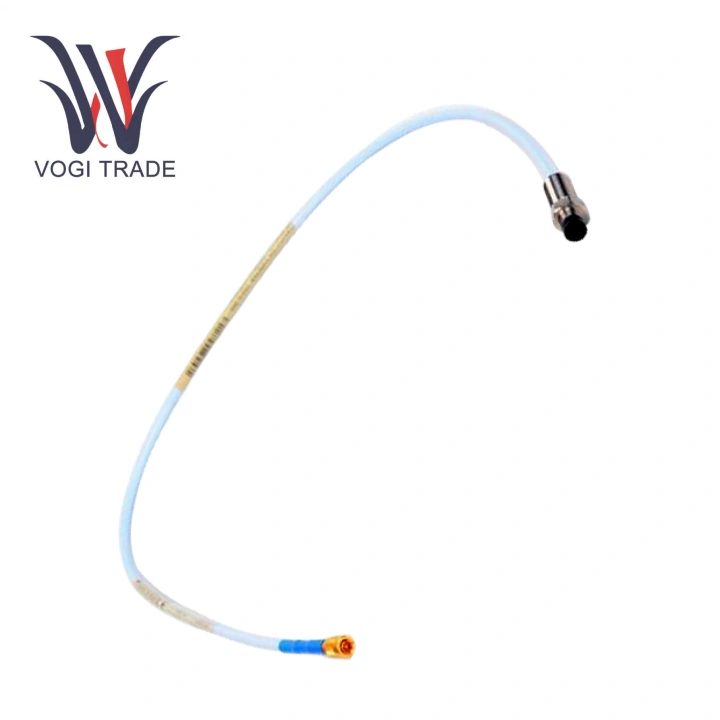

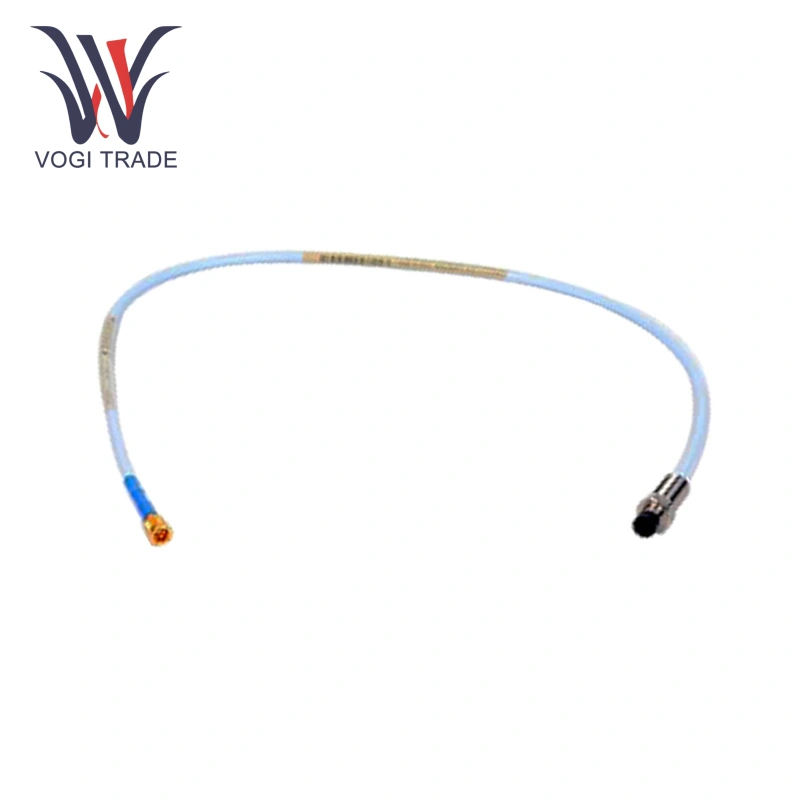

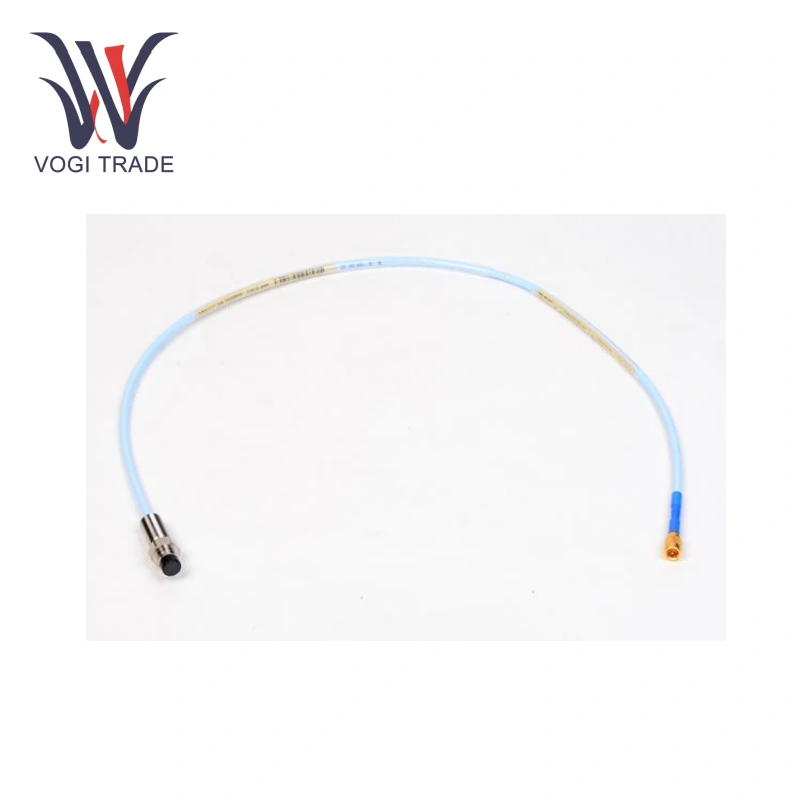

벤틀리 네바다 330105-02-12-05-02-00

제품개요

물리적 및 기계적 사양

크기 및 무게:

나사산이 없는 길이(A): 5.0mm(0.20인치).

케이싱 길이(B): 30mm(1.2인치).

총 길이(C): 0.5미터(1.6피트), 공차 +30%, -0%.

프로브 무게: 표준 케이블 기준 약 323g/m(11.4oz).

최대 직경: 프로브 팁에서 8.0mm(0.31인치), 최대 커넥터 외부 직경은 7.24mm(0.285인치)입니다.

제품특징

정확한 측정: Bently Nevada 330105-02-12-05-02-00 와전류 원리를 기반으로 정적 변위와 동적 진동을 정확하게 측정하여 장비 상태 평가를 위한 신뢰할 수 있는 데이터를 제공합니다.

쉬운 설치: 표준 3/8 - 24 UNF 스레드 설계를 갖춘 Bently Nevada 330105-02-12-05-02-00은 마이크로 Click Loc 동축 커넥터와 결합되어 간단하고 효율적인 설치가 가능합니다.

안정적인 연결 : Bently Nevada 330105-02-12-05-02-00 마이크로 동축 Click Loc 커넥터를 사용하여 안전한 연결을 제공하여 신호 전송 중 느슨함 및 접촉 불량과 같은 문제를 효과적으로 줄이고 안정적인 신호 전송을 보장합니다.

응용

전력 산업: Bently Nevada 330105-02-12-05-02-00은 증기 터빈 및 발전기와 같은 장비에 사용되어 샤프트의 반경 방향 진동 및 축 변위를 모니터링하여 전력 장비의 안정적인 작동을 보장합니다.

산업 제조: Bently Nevada 330105-02-12-05-02-00은 모터 및 공작 기계와 같은 장비에 설치하여 진동을 모니터링하고 작동 매개변수를 최적화하며 장비 고장이 생산 일정에 미치는 영향을 최소화할 수 있습니다.

설치 가이드

역방향 장착 기능: 프로브는 역방향 장착(팁 측면의 나사산)용으로 설계되어 공간이 제한된 응용 분야에 적합합니다. 프로브 슬리브는 설치 중 보호 기능을 제공합니다.

권장 액세서리:

장착 브래킷: 여기에는 안전 와이어 구멍이 있는 알루미늄 나사형 장착 브래킷(3/8-24 나사산용 137492-01)이 포함됩니다.

케이블 관리: 실리콘 자가 접착 테이프(03200006) 또는 커넥터 보호 장치를 사용하십시오. 그러나 역방향 장착 버전은 내장 보호 장치를 지원하지 않습니다.

토크 적용: 토크 렌치를 사용하고 권장 7.5 N·m(66 in·lbf)를 준수하십시오. 나사산 손상을 방지하려면 최대 22.6N·m를 초과하지 마십시오.

간격 설정: 방사형 진동에 권장되는 간격은 -9Vdc(약 1.27mm)입니다. AISI 4140 강철에 대한 보정이 필요합니다(공장 기본값).
