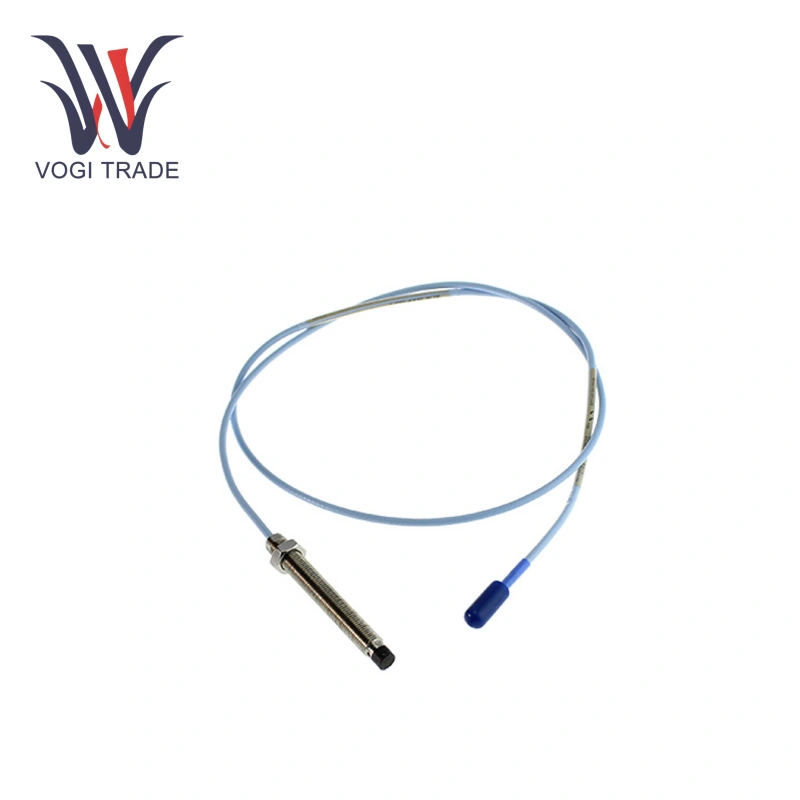

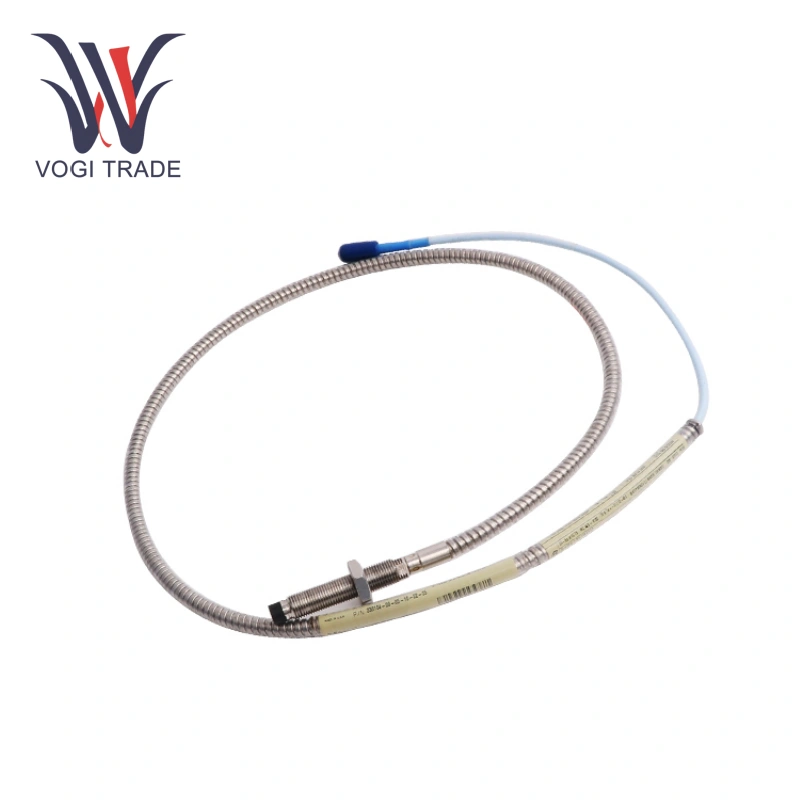

벤틀리 네바다 330104-10-19-10-02-00

제품개요

전기적 특성:

선형 범위: 2mm(80mils)

ISF(증분 배율 인자): 1.0m 시스템의 경우 ISF = 7.87V/mm ± 5%입니다.

출력 저항: 50Ω.

주파수 응답: 0-10kHz, +0, -3dB, 최대 305m의 현장 배선을 지원합니다.

최소 대상 크기: 직경 15.2mm.

권장 샤프트 직경: 최소 50.8mm, 권장 76.2mm.

기계적 특성:

프로브 재료:

프로브 팁: 내마모성과 내화학성을 갖춘 폴리페닐렌 설파이드(PPS) 플라스틱.

프로브 본체: 향상된 기계적 강도를 위한 AISI 303 또는 304 스테인리스 스틸(SST).

방어구: 추가 보호를 위한 FEP 재킷이 있는 AISI 302 또는 304 스테인리스 스틸. 케이블 사양:

표준 케이블: 75Ω 3축, FEP 절연.

인장 강도: 프로브 하우징에서 리드까지 최대 330N(75lbf), 커넥터에서 270N(60lbf).

굽힘 반경: 과도한 굽힘으로 인한 손상을 방지하려면 최소 25.4mm(1.0인치)입니다.

커넥터: 금도금 황동 또는 금도금 베릴륨 구리 ClickLoc 커넥터, 부식 방지 및 손으로 조임.

제품특징

정밀한 측정: 높은 선형성과 감도를 갖춘 Bently Nevada 330104-10-19-10-02-00은 장비 구성 요소의 미세한 변위 및 진동을 정밀하게 측정하여 장비 작동 조건 평가를 위한 신뢰할 수 있는 데이터를 제공합니다.

환경적 탄력성: Bently Nevada 330104-10-19-10-02-00 프로브 팁은 내마모성 및 내화학성 PPS로 제작되었으며, 스테인레스 스틸 하우징은 충격 및 부식 방지 기능이 있어 열악한 산업 환경에서도 안정적인 작동을 보장합니다.

안정적인 연결: Bently Nevada 330104-10-19-10-02-00은 마이크로 동축 Click Loc 커넥터를 사용하여 안전한 연결을 제공하여 신호 전송 중 느슨함 및 접촉 불량과 같은 문제를 효과적으로 줄입니다.

응용

전력 산업: Bently Nevada 330104-10-19-10-02-00은 증기 터빈 및 발전기와 같은 장비에 사용되며 샤프트의 반경 방향 진동 및 축 변위를 모니터링하여 전력 장비의 안정적인 작동을 보장합니다.

석유화학 산업: Bently Nevada 330104-10-19-10-02-00은 압축기, 펌프 등 장비에 적합하며 실시간으로 진동을 모니터링하여 잠재적인 장비 고장을 신속하게 식별합니다.

메모

설치 및 유지 관리:

커넥터: ClickLoc 커넥터를 사용하고 손으로 조입니다(토크는 0.565 N·m를 초과하지 않음). DD=02 옵션에는 커넥터 보호기가 포함되어 있지 않습니다. 열악한 환경에서는 보호 장치를 추가하는 것이 좋습니다.

케이블 관리: 최소 굴곡 반경 25.4mm; 날카로운 굴곡을 피하십시오. 현장 배선의 경우 최대 길이가 305m인 3도체 차폐 3심 케이블(0.2-1.5mm²)을 사용하십시오.

간격 설정: 선형 범위 내에 있도록 권장되는 방사형 진동 간격은 -9Vdc(약 1.27mm)입니다.
