벤틀리 네바다 330104-00-05-10-02-05

물리적 특성

330104-00-05-10-02-05의 물리적 설계는 표준 마운트 구성을 기반으로 하며 다음과 같은 주요 기능을 포함합니다.

프로브 팁: 직경 8.0mm(0.31인치), 폴리페닐렌 설파이드(PPS) 플라스틱으로 캡슐화되어 내구성과 물리적 손상에 대한 저항성을 제공합니다. 이 문서에서는 견고성을 최적화하기 위해 가능하면 8mm 프로브를 사용할 것을 권장합니다(설명 참고 사항, 참고 7).

하우징 재질: M10x1 나사산이 있는 AISI 303 또는 304 스테인리스 스틸(SST). 하우징 길이는 0.5인치(BB=05) 및 0.0인치(AA=00)입니다.

케이블 및 커넥터: FEP 절연 처리된 표준 75Ω 3축 케이블, 최대 외부 직경 3.68mm(0.145인치). 스테인리스 스틸 갑옷을 사용하면 최대 외경이 7.67mm(0.302인치)이고 인장 강도는 330N(75lbf)입니다. 커넥터는 금도금 황동 또는 베릴륨동으로 제작된 ClickLoc 유형이며 도구 없이 설치할 수 있습니다(커넥터 부분).

전체 치수: 총 길이 1.0미터(CC=10), 공차 +30%, -0%. 장갑 부분은 일반적으로 케이블 길이보다 300mm(11.8인치) 짧습니다(그림 참고, 참고 6).

장착 옵션: 표준 구성에는 M17 또는 9/16인치 잠금 너트가 포함됩니다(그림 참고, 참고 2). 알루미늄 또는 페놀 나사형 장착 브래킷(예: 137492-04 또는 27474-04)과 함께 사용할 수 있습니다.

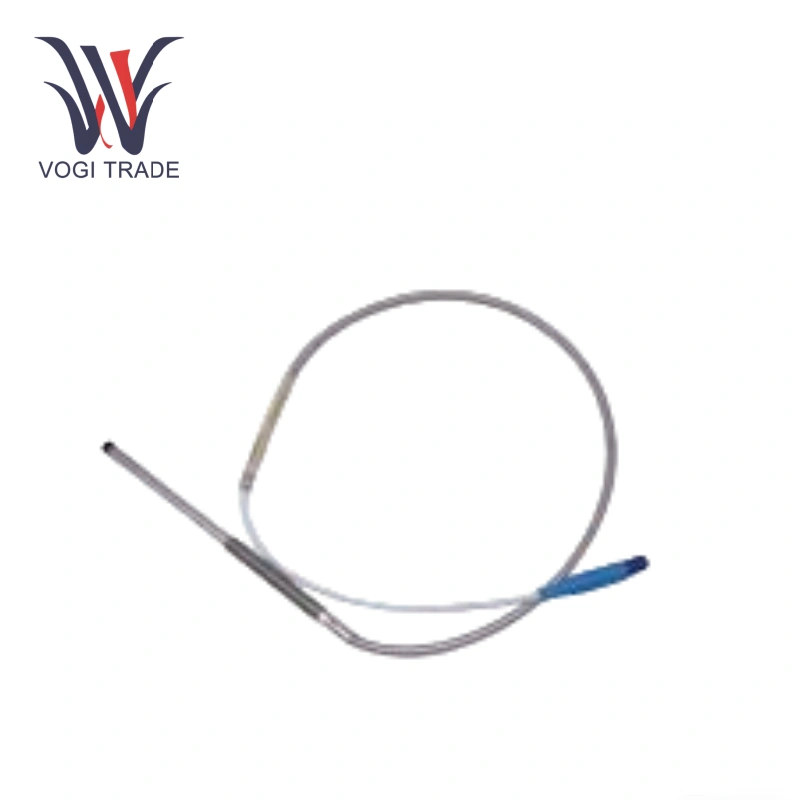

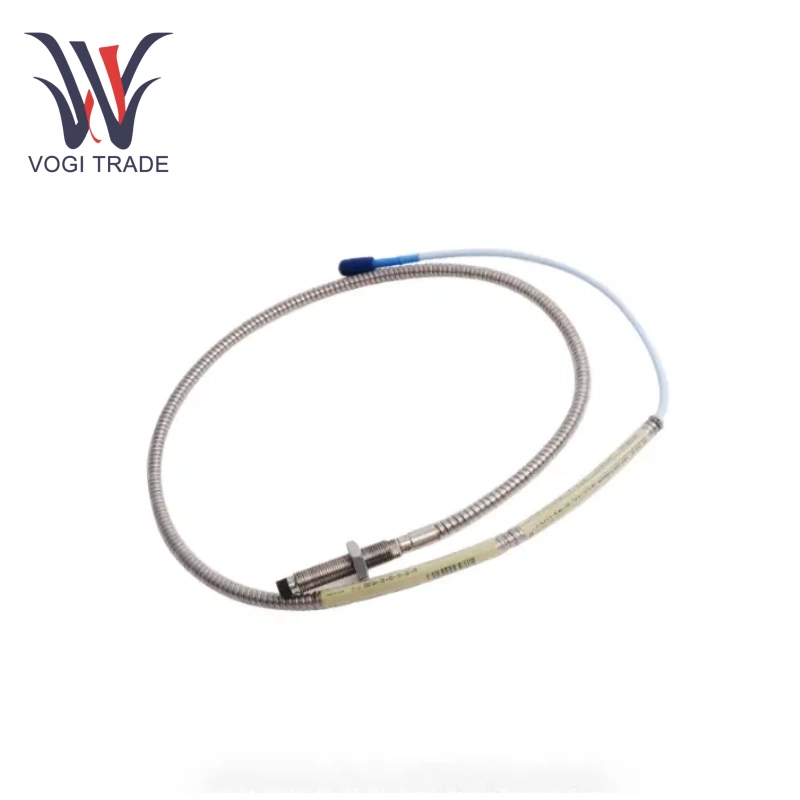

이미지는 프로브 팁, 하우징 스레드, 케이블 및 커넥터 레이아웃을 포함하여 330104의 물리적 외관과 치수 세부 정보를 보여줍니다.

제품특징

고정밀 측정: Bently Nevada 330104-00-05-10-02-05는 전체 스케일의 ±1% 정확도로 높은 감도를 가지며 장비 진동 또는 변위의 가장 작은 변화도 정확하게 포착합니다.

환경 저항성: Bently Nevada 330104-00-05-10-02-05는 -52°C ~ +177°C의 넓은 온도 범위에서 안정적으로 작동할 수 있으며 견고한 하우징은 먼지 및 물 튀김과 같은 가혹한 환경 요인에 저항합니다.

쉬운 설치: 표준 커넥터 및 케이블 디자인을 갖춘 Bently Nevada 330104-00-05-10-02-05는 최적의 프로브 크기와 함께 장비 설치를 용이하게 하여 실제 모니터링 요구 사항에 따라 유연한 설치 위치를 허용합니다.

응용

Petrochemical: Bently Nevada 330104-00-05-10-02-05는 압축기, 펌프 등 주요 장비에 설치할 수 있으며, 작동 중 진동 및 위치 변화를 모니터링하여 잠재적인 장비 고장을 적시에 감지할 수 있습니다.

산업 제조: Bently Nevada 330104-00-05-10-02-05는 모터, 공작 기계, 팬 및 기타 장비에 적합합니다. 진동과 변위를 모니터링하여 장비 작동 매개변수를 최적화하고, 가공 정확도를 향상시키며, 진동으로 인한 장비 손상을 방지합니다.
