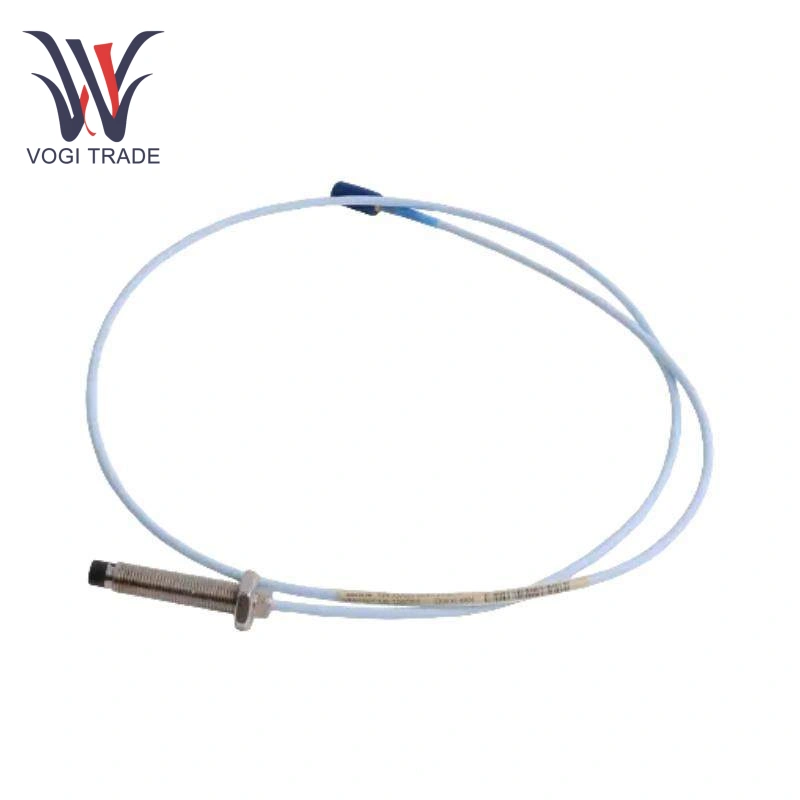

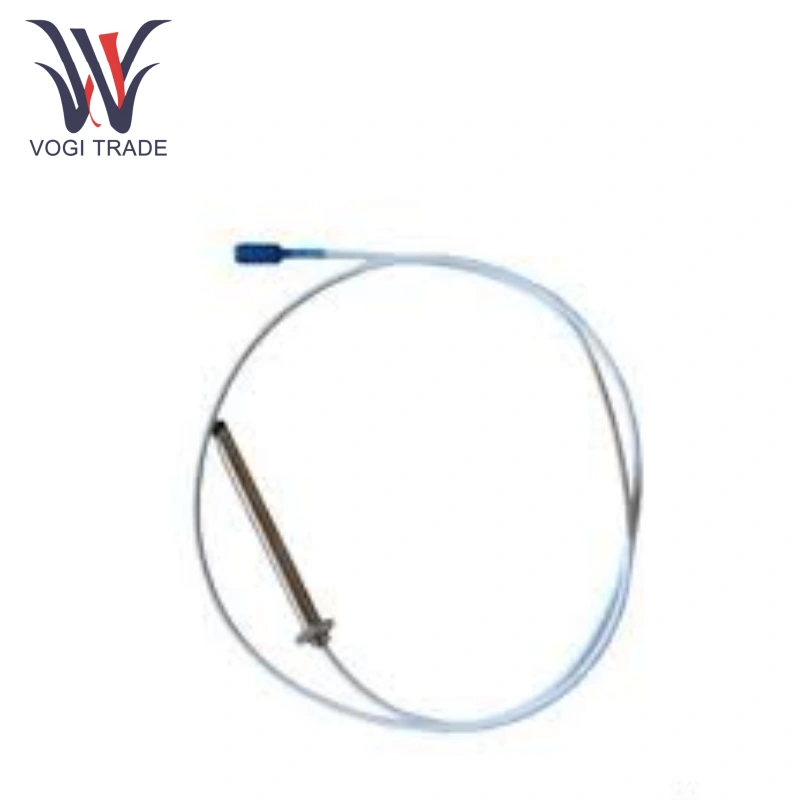

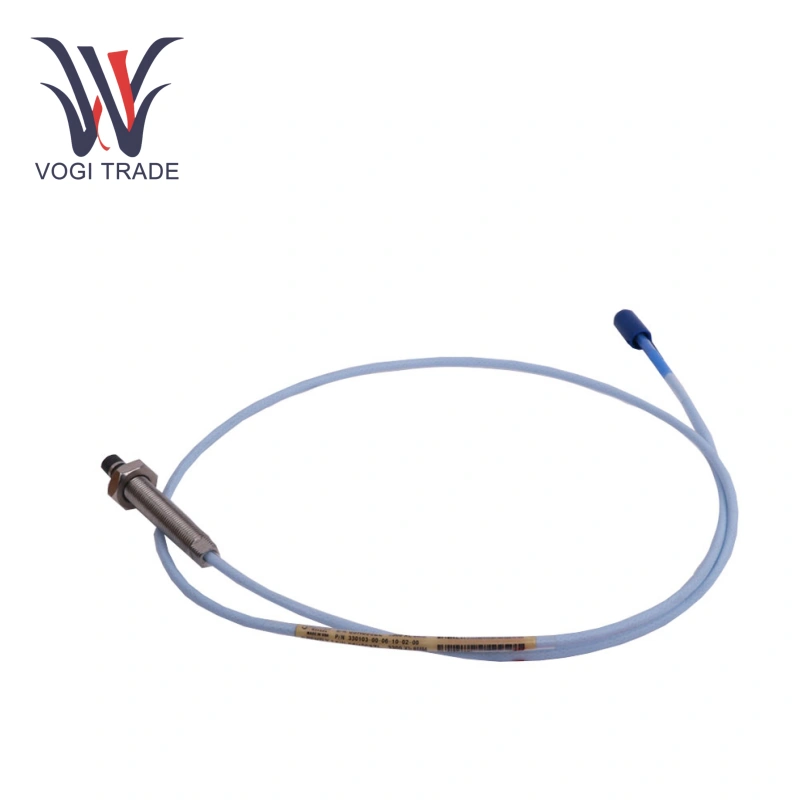

벤틀리 네바다 330103-06-20-10-02-00

전기 사양

선형 범위: 2mm(80mils), 대상에서 약 0.25mm(10mils)부터 시작합니다.

증분 스케일 팩터(ISF): 7.87V/mm(200mV/mil) ±5%.

DC 저항(RPROBE): 프로브 길이(1.0미터) 기준, 공칭 7.59 ± 0.50Ω.

주파수 응답: 0~10kHz, +0, -3dB, 최대 305미터의 현장 배선 길이를 지원합니다.

최소 타겟 크기: 직경 15.2mm(0.6인치)(평평한 타겟)

최소 샤프트 직경: 배율을 최적화하려면 50.8mm(2인치), 76.2mm(3인치)가 권장됩니다. 환경 사양

온도 범위:

표준 프로브: 작동 및 보관 온도 -52°C ~ +177°C(-62°F ~ +350°F).

저온 경고: -34°C(-30°F) 미만의 온도에서는 씰이 파손될 수 있습니다.

습도 영향: 습도 93%(IEC 표준 68-2-3)에서 평균 스케일 팩터 변화는 3% 미만입니다.

압력 밀봉: 프로브는 Viton® O-링을 사용하여 차압(프로브 팁과 하우징 사이)에 대해 밀봉하도록 설계되었습니다. 그러나 문서에는 프로브가 배송 전에 압력 테스트를 거치지 않는다고 강조되어 있습니다. 누출 통제는 고객의 책임입니다. Bently Nevada는 누출로 인한 피해에 대해 책임을 지지 않습니다.

기타: 출력 변화가 최소화된 60Hz 자기장(최대 300가우스)에 대한 내성.

제품특징

고정밀 모니터링: Bently Nevada 330103-06-20-10-02-00 감도는 -7.87V/mm에 도달하고 선형 오류는 ±5% 이하이며 미크론 수준의 변위 변화를 포착할 수 있습니다.

환경적으로 견고함: 스테인레스 스틸 하우징과 FEP 케이블을 갖춘 Bently Nevada 330103-06-20-10-02-00은 고온, 오일 및 화학적 부식을 견딥니다. 12MPa 내압 설계로 석유 및 전력 산업과 같은 열악한 작동 조건에 적합합니다.

유연한 설치: Bently Nevada 330103-06-20-10-02-00 컴팩트한 크기, 나사 없는 길이 6mm, 총 하우징 길이 20mm로 좁은 설치 공간에 꼭 맞습니다. Click Loc™ 커넥터를 사용하면 빠르게 연결하고 분리할 수 있어 유지 관리가 단순화됩니다.

응용

전력 산업: Bently Nevada 330103-06-20-10-02-00은 증기 터빈 및 발전기의 샤프트 진동 및 변위를 모니터링하는 데 사용되며 로터 작동 상태에 대한 실시간 피드백을 제공합니다.

석유 화학 산업: Bently Nevada 330103-06-20-10-02-00은 압축기, 원심 펌프 및 기타 장비에 적합하며 로터 반경 방향 진동 및 축 방향 이동을 모니터링하여 씰 고장 및 임펠러 불균형으로 인한 생산 중단을 방지합니다.
