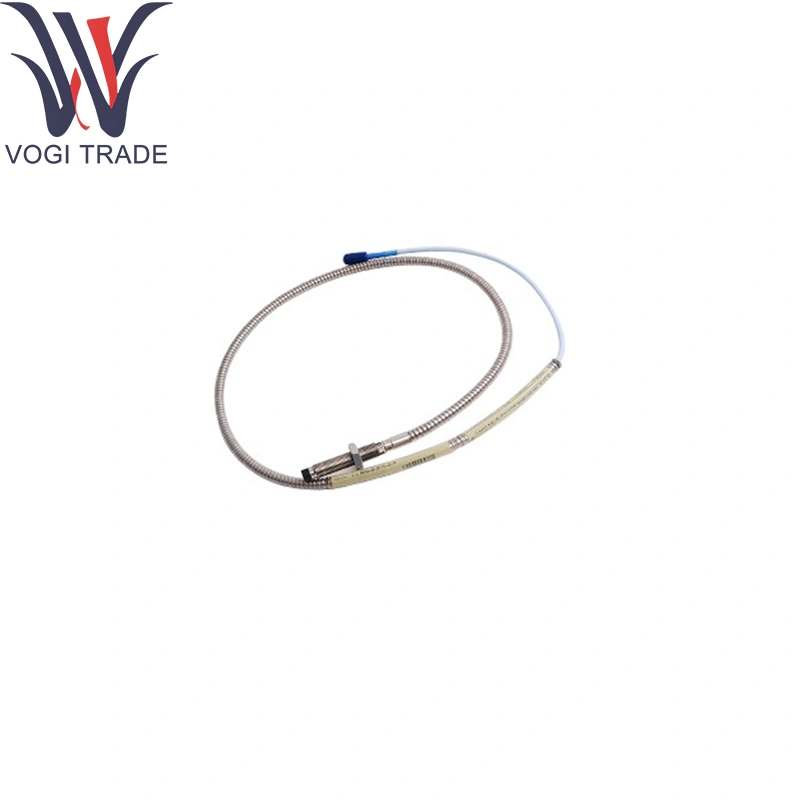

Belly Nevada 330103-00-15-10-02-00

주문 정보

3300 xL 8 mm 근접 프로브 :

330101 3300 XL 8mm 프로브, 3/8-24 UNF 실, 갑옷없이 (2)

330102 3300 XL 8 mm 프로브, 3/8-24 UNF 스레드, 갑옷 (2)

부품 번호 AA-BB-CC-DD-EE

A : 스레드되지 않은 길이 옵션

0.1 in의 증분 순서.

길이 구성 :

최대 스레드되지 않은 길이 : 8.8 인치.

최소 스레드 길이 : 0.0 in.

예 : 0 4 = 0.4 in.

B : 전체 케이스 길이 옵션

0.1 in의 증분 순서.

표준 스레드 구성 :

최대 케이스 길이 : 9.6 인치.

최소 케이스 길이 : 0.8 in.

예 : 2 4 = 2.4 in.

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

30 3.0 미터 (9.8 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

기술 매개 변수

선형 범위 : 1.0mm (40mil) Bently Nevada 330103-00-15-10-02-00 용 풀 스케일

민감도 : 50mv/µm (125mv/mil) ± 5% @ –23VDC 여기

출력 범위 : 선형 범위에서 –2V ~ –12V

선형성 : 풀 스케일의 ± 1%

주파수 응답 : DC ~ 10kHz (–3dB)

작동 온도 : –35 ° C ~ +125 ° C (프로브); Bally Nevada 330103-00-15-10-02-00에서 –20 ° C ~ +80 ° C (PVC 케이블)

압력 등급 : 압력 강렬하지 않은 (압력 앱의 경우 Bulkhead/Thermowell이 필요함)

환경 보호 : 결합시 IP65; 스테인레스 스틸 바디, 세라믹 팁

제품 기능

Belly Nevada 330103-00-15-10-02-00을 사용하여 에어 갭 변형을 비례 AC 전압으로 변환합니다. 무장 케이블 버전은 보호 된 환경에서 ProxImitor® 모듈에 대한 높은 충실도 신호를 제공합니다.

응용 분야

테스트 벤치 및 실험실 : Bally Nevada 330103-00-15-10-02-00을 사용하여 캐비닛 내부에 장착 된 프로브가있는 소형 설정

청정 지역 기계 : 마모 위험이 최소화 된 펌프/모터

OEM 장비 : Bally Nevada 330103-00-15-10-02-00을 가진 스키드 패키지의 임베디드 계측

R & D 프로토 타입 : 유연한 배선이 필요한 임시 설치

제어실 시뮬레이션 : Bently Nevada 330103-00-15-10-02-00을 통한 모니터링 시스템의 HIL 테스트
