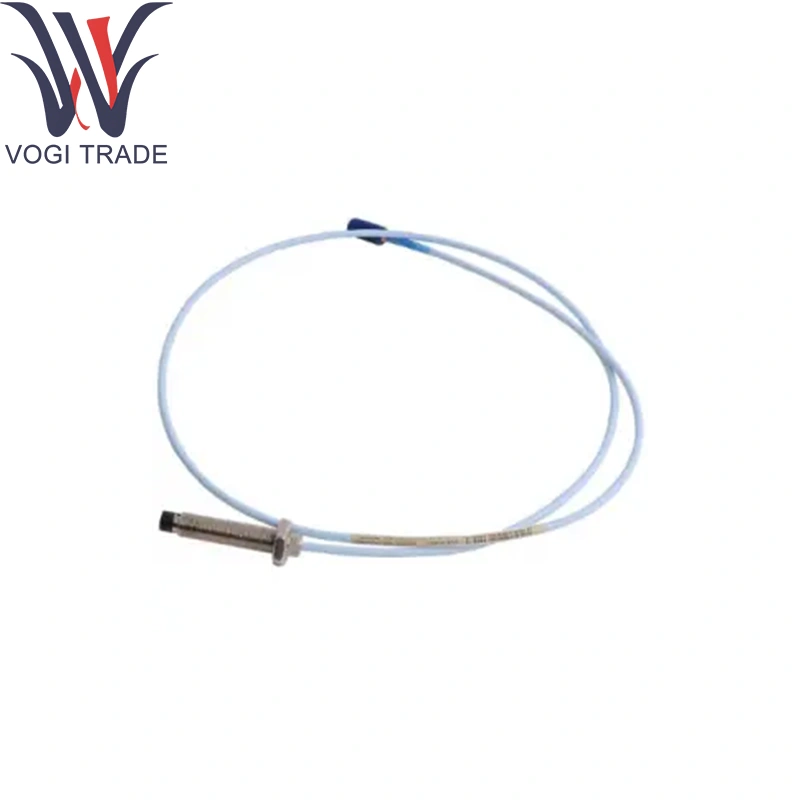

Belly Nevada 330103-00-04-10-02-00

주문 정보

3300 xl 8 mm 근접 프로브, 메트릭

330103 3300 XL 8mm 프로브, M10 X 1 스레드, 갑옷없이 (2)

330104 3300 XL 8mm 프로브, M10 X 1 스레드, 갑옷 (2)

부품 번호 AA-BB-CC-DD-EE

A : 스레드되지 않은 길이 옵션

10mm의 증분 순서

길이 구성 :

최대 스레드되지 않은 길이 : 230 mm

최소 스레드되지 않은 길이 : 0 mm

예 : 0 6 = 60 mm

B : 전체 케이스 길이 옵션

10mm의 증분 순서

메트릭 스레드 구성 :

최대 케이스 길이 : 250 mm

최소 케이스 길이 : 20 mm

예 : 0 6 = 60 mm

C : 총 길이 옵션

05 0.5 미터 (1.6 피트)

10 1.0 미터 (3.3 피트)

15 1.5 미터 (4.9 피트)

20 2.0 미터 (6.6 피트)

50 5.0 미터 (16.4 피트)

9.0 미터 (29.5 피트)

D : 커넥터 및 케이블 유형 옵션

01 커넥터 프로텍터가있는 미니어처 동축 클라이언스 커넥터, 표준 케이블

02 미니어처 동축 클라이언스 커넥터, 표준 케이블

11 미니어처 동축 ClickLoc 커넥터 커넥터 보호기, Fluidloc 케이블

12 미니어처 동축 클릭 코 커넥터, Fluidloc 케이블

E : 대행사 승인 옵션

00 필요하지 않습니다

05 CSA, ATEX, IECEX 승인

기술 매개 변수

선형 범위 : 2mm (80mils) Bently Nevada 330103-00-04-10-02-00 용 전체 규모

민감도 : 200mv/mil (7.87mv/µm) ± 5% Bally Nevada 330103-00-04-10-02-00에서 –23VDC 여기에서 5%

출력 범위 : 선형 범위에서 –2V ~ –18VDC

선형성 : ± 1%의 전체 규모

주파수 응답 : DC ~ 10kHz (–3dB)

작동 온도 : –35 ° C ~ +125 ° C (프로브); –20 ° C ~ +80 ° C (케이블)

환경 씰 : 커넥터에 결합 될 때 IP65

압력 등급 : 가압 응용 프로그램에 Bulkhead 또는 Thermowell과 함께 사용

제품 기능

Belly Nevada 330103-00-04-10-02-00은 프로브 팁과 회전 샤프트 사이의 공기 갭의 변화를 비례 AC 전압으로 변환합니다. 무장 한 임피던스-일치 케이블은 Bently Nevada 330103-00-04-10-02-00을 통해 5m가 넘는 5m 이상의 충실도를 보존하여 선형화 및 실시간 분석을 위해 ProxImitor® 모듈에 출력을 전달합니다.

응용 분야

증기 및 가스 터빈 : 제어 캐비닛에서 Bally Nevada 330103-00-04-10-02-00을 사용한 Bearing Clearance and Rub Detection

원심 압축기 및 펌프 : 서지 제어를위한 샤프트 위치 피드백

산업용 모터 및 발전기 : 불균형 및 오정렬 모니터링

R & D & 테스트 벤치 : 실험실 연구를위한 유연한 프로브 하네스

OEM 스키드 패키지 : Belly Nevada 330103-00-04-10-02-00을 특징으로하는 스키드의 공장 배선
