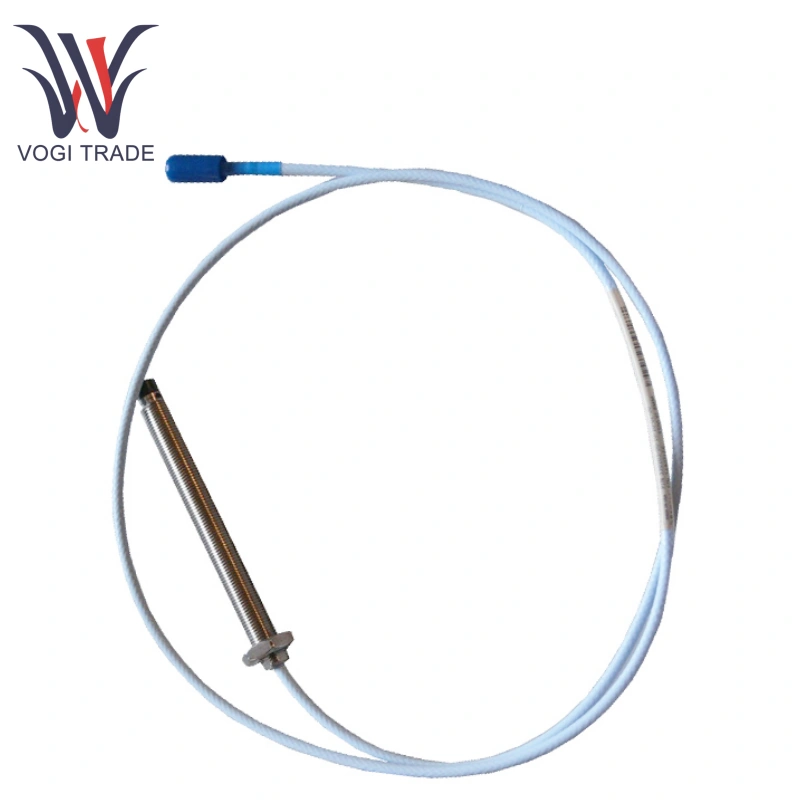

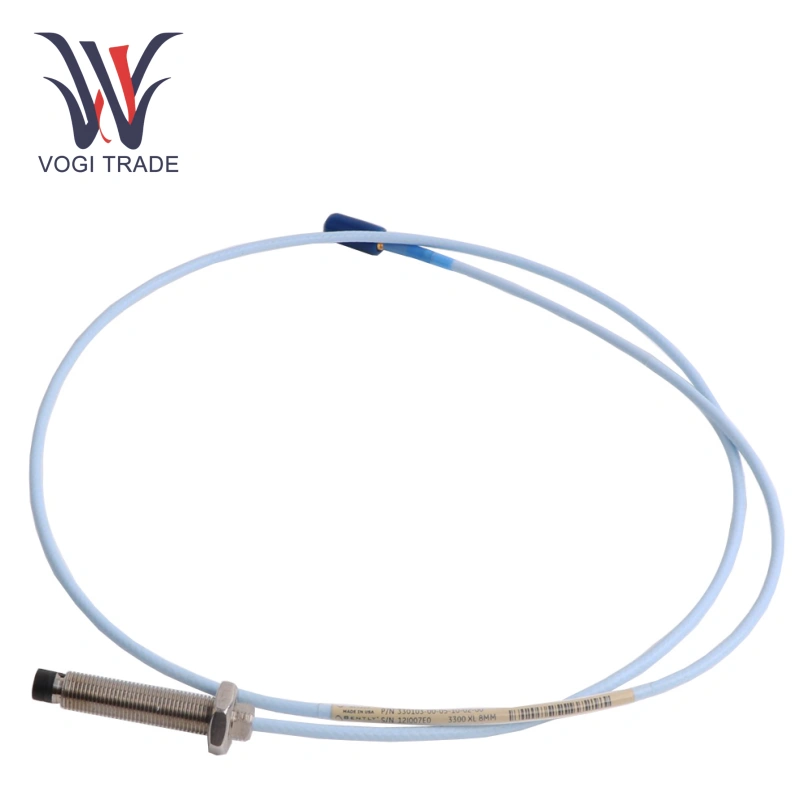

Belly Nevada 330103-00-03-90-12-CN

기계적 특성 :

스레드 유형 : 메트릭 M10X1.

신체 길이 : 30mm (bb = 03), 스레드되지 않은 부분 : 0mm (aa = 00).

총 길이 : 9.0m (CC = 90). Fluidloc 케이블 (DD = 12), 최대 OD 3.94mm (기갑시 7.67mm).

프로브 팁 재료 : 폴리 페닐 렌 황화물 (PPS), 높은 내구성을 제공합니다.

커넥터 : 부식 저항 및 쉬운 설치를위한 금도금 클릭로 커넥터.

전기 및 환경 사양

저항 및 커패시턴스 : 프로브 DC 저항은 길이에 따라 다릅니다. CC = 90은 RPROBE ≈ 9.87 ± 0.50 Ω (9 미터 길이에 따라)에 해당합니다.

온도 범위 :

표준 프로브 작동 온도 : -52 ° C ~ +177 ° C.

참고 : -34 ° C 미만의 온도는 밀봉 실패를 유발할 수 있습니다.

선형 범위 및 정확도 : 선형 범위 2mm (80 밀), 증분 스케일 계수 (ISF) 7.87 V/mm ± 5% (5 미터 시스템), ISF는 9 미터 시스템의 경우 ± 6.5%입니다. DSL 편차 (DSL)는 ± 0.038 mm 미만입니다.

주파수 응답 : 0-10 kHz (+0, -3 dB)는 최대 305 미터의 필드 배선을 지원합니다.

Product 기능

고정밀 감지 : Belly Nevada 330103-00-03-90-12-CN UESD 8mm 감지 범위는 대상 객체의 정확한 감지를 보장하여 정확한 측정을 보장합니다.

내구성 : Belly Nevada 330103-00-03-12-CN UESD 스테인리스 스틸 하우징 및 특수 설계된 프로브 팁은 가혹한 환경에서 장기 안정적인 작동을 보장합니다.

신뢰할 수있는 연결 : Belly Nevada 330103-00-03-90-12-CN 마이크로 동축 클릭 LOC 커넥터에는 안전하고 수용하기 쉬운 연결을 제공하여 손가락으로 조용한 토크 만 필요합니다.

광범위한 환경 적응성 : Belly Nevada 330103-00-03-90-12-CN은 -51 ° C ~ +177 ° C 범위의 온도에서 작동 할 수 있습니다.

응용 프로그램

Belly Nevada 330103-00-03-90-12-CN은 회전 기계 모니터링, 산업 자동화 및 에너지 산업에 사용될 수 있습니다.

장착 및 호환성

Belly Nevada 330103-00-03-90-12-CN 장착 요구 사항 : 스케일 계수를 유지하기 위해 최소 샤프트 직경 76.2 mm (3 인치)가 권장됩니다. Crosstalk를 줄이려면 프로브 팁 간격은 38mm 이상이어야합니다.

상호 교환 성 : 모든 3300 XL 구성 요소 (프로브, 확장 케이블, 근위 정화기 센서)와 호환되며 비 XL 3300 시리즈와 상호 교환 성을 지원합니다.

액세서리 요구 사항 : 무장 디자인 (330103)의 경우 장착 브래킷을 별도로 주문해야합니다 (예 : M10X1 스레드의 경우 137492-04).

경고 : 프로브는 압력 테스트가 아닙니다. 누출 위험은 고객의 책임입니다.
