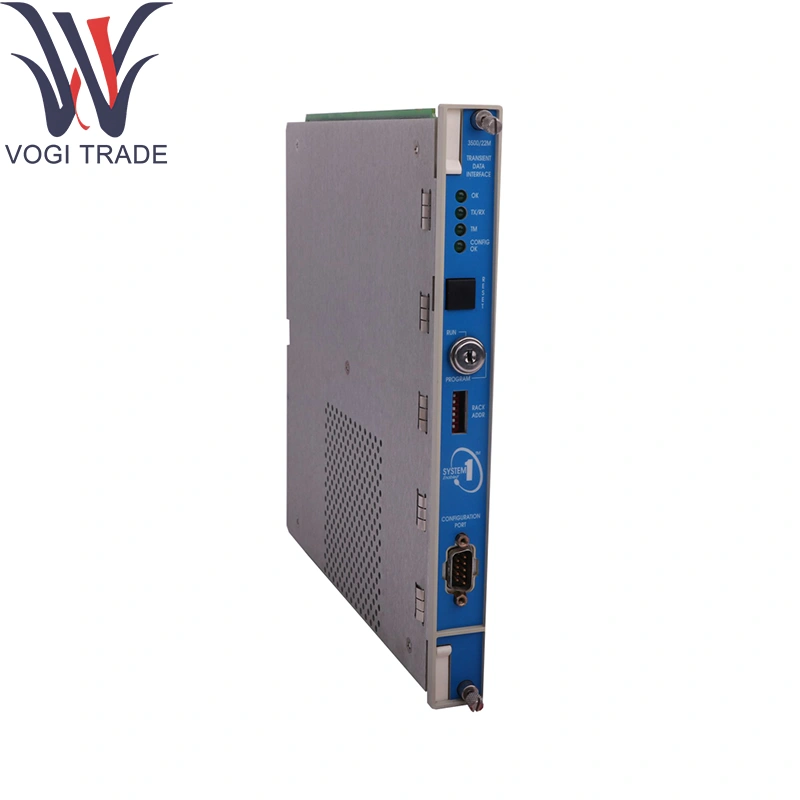

Belly Nevada 288055-01

주문 정보

3500/22m TDI 모듈 및 I/O

3500/22-AA-BB-CC

A : 과도 데이터 인터페이스 유형

01 표준 (표준 모니터링 응용 프로그램 사용)

B : I/O 모듈 유형

01 10Base-T/100Base-TX 이더넷

02 100Base-FX (광섬유) 이더넷

03 10Base-T/100Base-TX 이더넷은 금도금 OK 릴레이 접점이 있습니다

04 100Base-FX (광섬유) 금도금 OK 릴레이 접점이있는 이더넷

C : 대행사 승인

00 없음

01 CSA/NRTL/C (클래스 1, 디비전 2)

02 Multi (CSA, Atex, IECEX)

기술 매개 변수

채널 : Bently Nevada 288055-01의 4 개의 고속 입력 (Proximitor® 또는 지진 출력과 일치)

입력 범위 : 0–50VP-P (프로브) 또는 ± 10V (가속도계)

샘플링 속도 : 채널 당 최대 100ks/s, 동시

메모리 버퍼 : Bently Nevada 288055-01에서 채널 당 1MB (사전/사후 트리거 데이터의 원형 버퍼)

트리거 모드 : 오버 레인지, 임계 값 크로싱, 디지털 버스 명령 또는 외부 트리거 입력

데이터 전송 : 이더넷 100MBPS TCP/IP 호스트 워크 스테이션 또는 게이트웨이

격리 : 1KV 채널-섀시

전력 소비 : 백플레인을 통한 24VDC, ≤6W

환경 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95%RH, 비 응축

제품 기능

이벤트 캡처 : Bently Nevada 288055-01을 통해 원형 버퍼로 아날로그 입력을 지속적으로 샘플링하고 트리거에서 데이터를 동결시킵니다.

고해상도 기록 : 동적 이벤트 진단을위한 정확한 시간 동기화 된 파형을 제공합니다.

비 침입 작동 : 보호 모듈과 병행하여 트립 로직에 대기 시간 영향을 미치지 않습니다.

데이터 내보내기 : 스트림은 이더넷을 통해 분석 소프트웨어를 통해 레코드를 캡처했습니다.

Flexible Triggering : 다중 트리거 소스 및 사전 트리거 레코드 길이를 지원합니다.

응용 분야

스타트 업/셧다운 분석 : 토크 램프 중에 Belly Nevada 288055-01을 사용한 과도 진동 시그니처 기록.

문지름 및 충격 진단 : 샤프트 문지름이나 충격이 발생할 때 고속 이벤트 캡처.

모달 테스트 및 밸런싱 : 운영 모달 분석을위한 시간 파형 데이터 제공.

보호 여행 검증 : 트립 이벤트 파형 확인.

고급 조건 모니터링 : Bently Nevada 288055-01을 통한 산업 설치에서 파형 수준 분석 가능.
