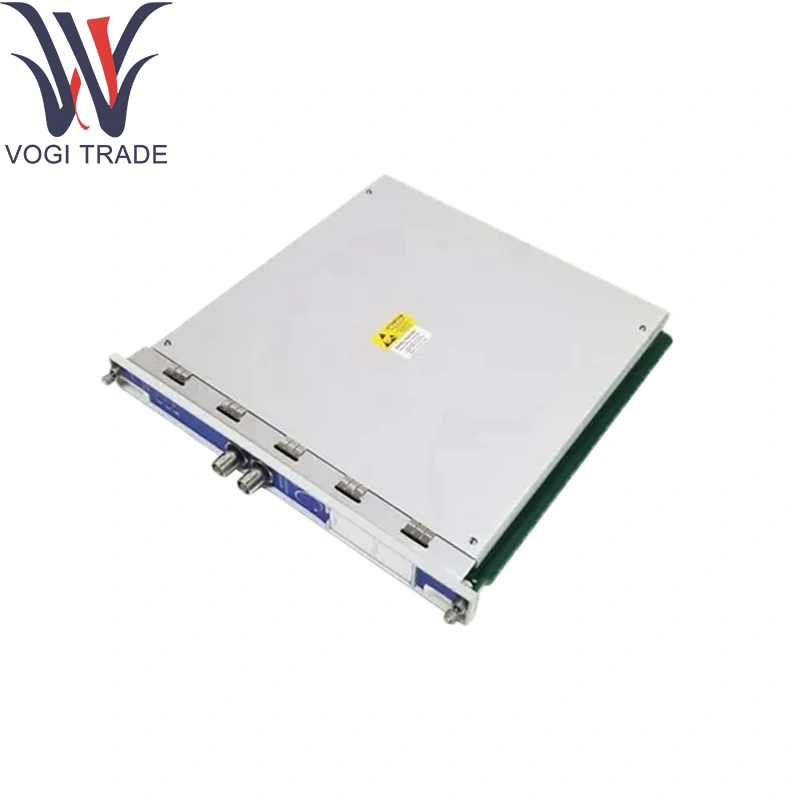

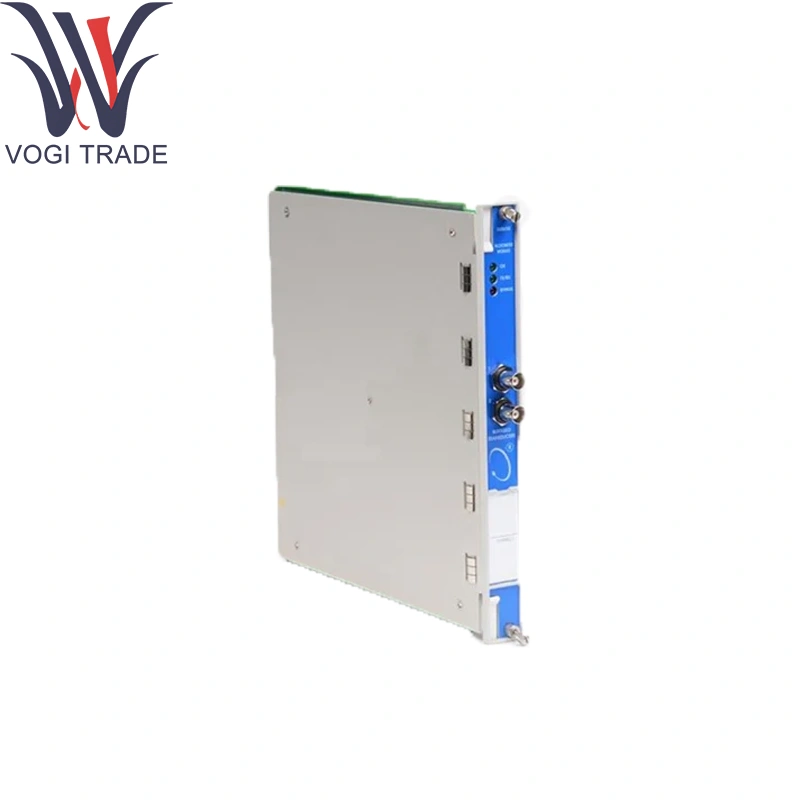

Belly Nevada 286566-01

기술 매개 변수

입력 :

2 × 근접 프로브 속도 채널 (0–50VP-P 아날로그) Bently Nevada 286566-01과 호환됩니다.

2 × 인코더 또는 키-파이저 채널 (TTL/CMOS)

속도 범위 : Belly Nevada 286566-01의 경우 0.1Hz ~ 20kHz

setpoints :

채널 당 두 개의 독립적 인 과속 임계 값, 공칭 속도의 0–120%

랙 컨트롤러 또는 전면 패널 인터페이스를 통해 프로그래밍 가능합니다

응답 시간 : <1ms 임계 값에서 트립 출력까지 Bally Nevada 286566-01

여행 출력 :

채널 당 2x Formc 릴레이 접점

1 × 일반적인 트립 Formc 릴레이

격리 : 1KV 채널-섀시

전력 소비 : 24VDC (18–32VDC), ≤3W

환경 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95%RH, 비 응축

제품 기능

고속 모니터링 : Belly Nevada 286566-01을 사용하여 근접 프로브 또는 인코더를 통해 샤프트 속도를 지속적으로 측정합니다.

하드웨어 트립 로직 : 측정 된 속도를 두 개의 독립적 인 임계 값과 비교하고 순간 터빈 셧다운을 위해 하드 유선 릴레이 출력을 작동시킵니다.

중복 및 투표 : Bently Nevada 286566-01을 통한 옵션 듀얼 모드 또는 듀얼 채널 투표 구성은 실패 안전 보호를 제공합니다.

응용 분야

증기 및 가스 터빈 : 로터 버스트를 방지하기 위해 Belly Nevada 286566-01을 통한 1 차 과속 보호.

압축기 및 펌프 : 즉시 셧다운이 필요한 고속 기계.

발전기 및 터보 제너레이터 : 통제되지 않은 과속에 대한 보호.

해양 및 항공 우주 테스트 스탠드 : 안전을위한 중요한 과속 탐지.
