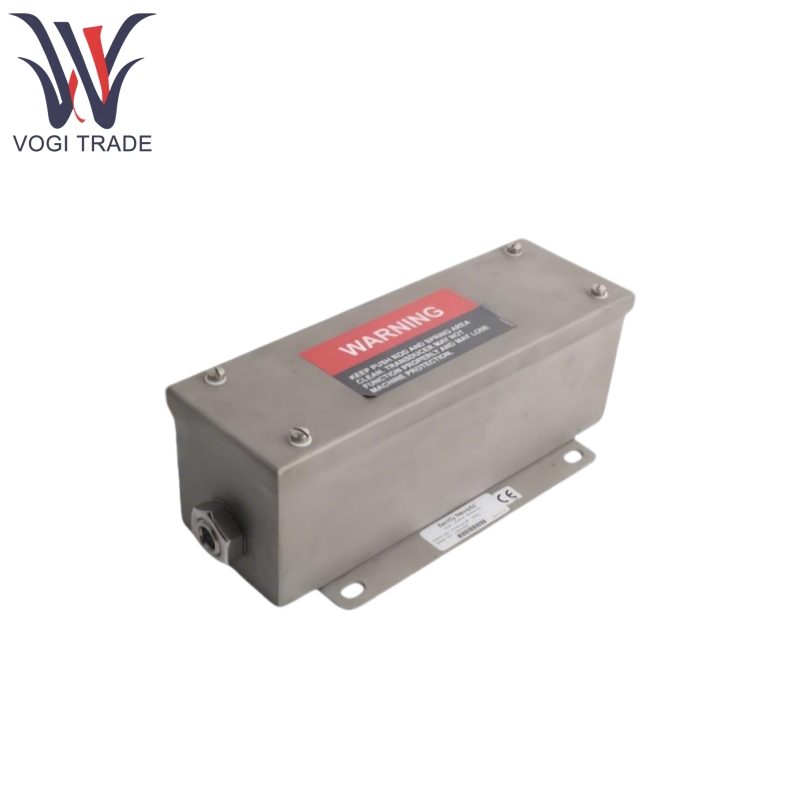

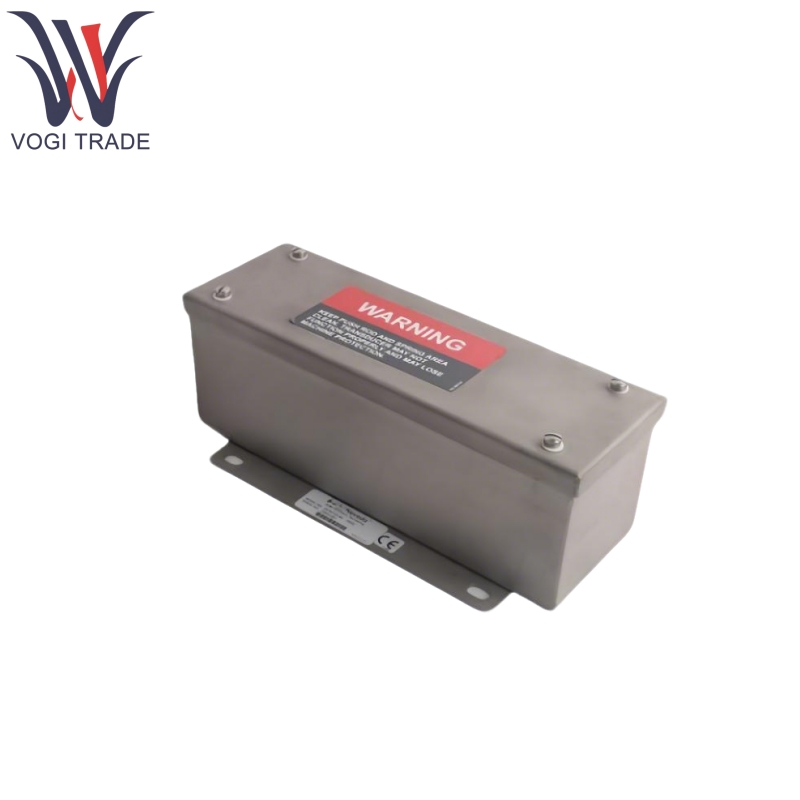

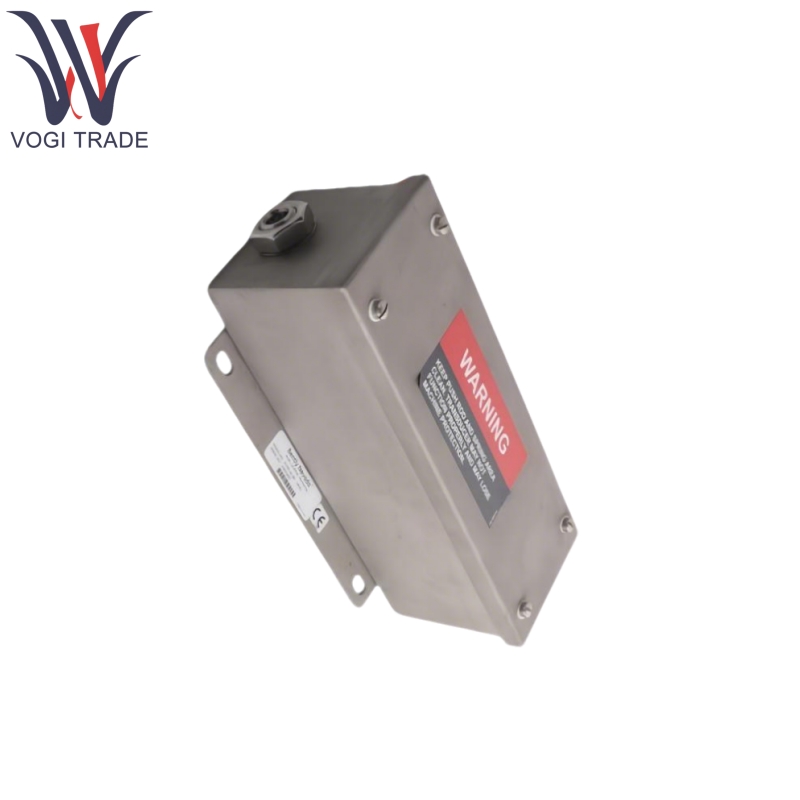

Belly Nevada 24765-02-01

제품 기능

Belly Nevada 24765-02-01 코어 기능은 시작 및 작동 중 온도 변화로 인한 터빈 케이스의 열 팽창량을 모니터링하는 것입니다.

기초에 대한 케이싱의 열 팽창의 변위 측정.

듀얼 센서 구성을 통해 케이싱의 슬라이딩 발의 위치를 모니터링하여 한 발의 방해로 인해 케이싱의 변형 또는 기계 손상을 피하기 위해.

확장 차이로 인해 회전 부품과 고정 부품 사이의 마찰을 방지하기 위해 쉘 및 로터의 열 팽창 속도가 일치하는지 여부를 결정하는 데 도움이됩니다.

Belly Nevada 24765-02-01은 LVDT (Linear Variable Differial Transformer) 원리를 기반으로하며 산업 터빈 조건 모니터링 시나리오를위한 방수 보호 하우징이 장착되어 있습니다.

제품 기능

1. Nevada 24765-02-01은 LVDT 기술을 기반으로하며, 이는 하우징의 열 확장을 매우 정확하게 측정하기 위해로드의 기계적 변위를 전기 신호로 변환합니다.

2. 하우징은 400 시리즈 자기 스테인레스 스틸, NEMA 3 (먼지 및 스플래시 방지)으로 만들어졌으며, 코일은 환경 안정성을 위해 적층 유리 에폭시 수지로 만들어졌으며 리드는 산업 배선 요구 사항을 수용하기 위해 25 AWG 다층 구리 와이어, 테플론 절연 및 길이가 31cm (12 인치)입니다.

3. 높은 선형성 (전체 스케일의 ± 0.5%)은 측정 정확도를 보장합니다. 장기 사용을 위해 드리프트가 낮은 강한 안정성 (풀 스케일의 0.125%); Belly Nevada 24765-02-01은 광범위한 온도 작업 환경에 적응하기 위해 저온 비율 계수 (0.07%/° C)로 온도 보상됩니다.

4. NEVADA 24765-02-01은 듀얼 센서 구성을 지원하며 모니터, 쉘 슬라이딩 발 방해 및 기타 비정상적인 상태 트리거 경보와 연결될 수 있습니다.

제품 응용 프로그램

Belly Nevada 24765-02-01은 주로 대규모 터빈 (예 : 증기 터빈, 가스 터빈)의 상태 모니터링에 적용되며 특정 시나리오에는 다음이 포함됩니다.

터빈 시작 단계 : 케이싱 및 로터의 열 팽창 속도가 부품의 마찰을 피하기 위해 일치하는지 모니터링합니다.

작동 단계 : 케이싱의 열 확장에 대한 실시간 모니터링을 위해 장비가 안전한 한계 내에서 작동하도록합니다.

실패 경고 : 듀얼 센서 구성을 통해 슬라이딩 발의 상태를 모니터링하여 케이싱의 변형 또는 방해로 인한 기계 손상을 방지합니다.

제품 매개 변수

입력 전원 +24 VDC, 30 mA 최소

스케일 팩터 0.404 V/mm (10.25 v/in)

선형 범위 ± 25.4 mm (± 1.00 in) -3 db 주파수 15 Hz

출력 임피던스 7 KΩ 공칭 (모든 모델)

최소 하중 저항 100kΩ

출력 리플 <1% 풀 스케일

선형성 ± 0.5% 전체 범위

안정성 0.125% 본격적인

스케일 요인 온도 계수 0.07%/° C (0.04%/° F)

작동 온도 -18 ° C ~ +71 ° C (0 ° F ~ +160 ° F)

저장 온도 -54 ° C ~ +93 ° C (-65 ° F ~ +200 ° F)

11ms의 충격 저항 250 g

진동 저항 10 g @ 0 ~ 2kHz
