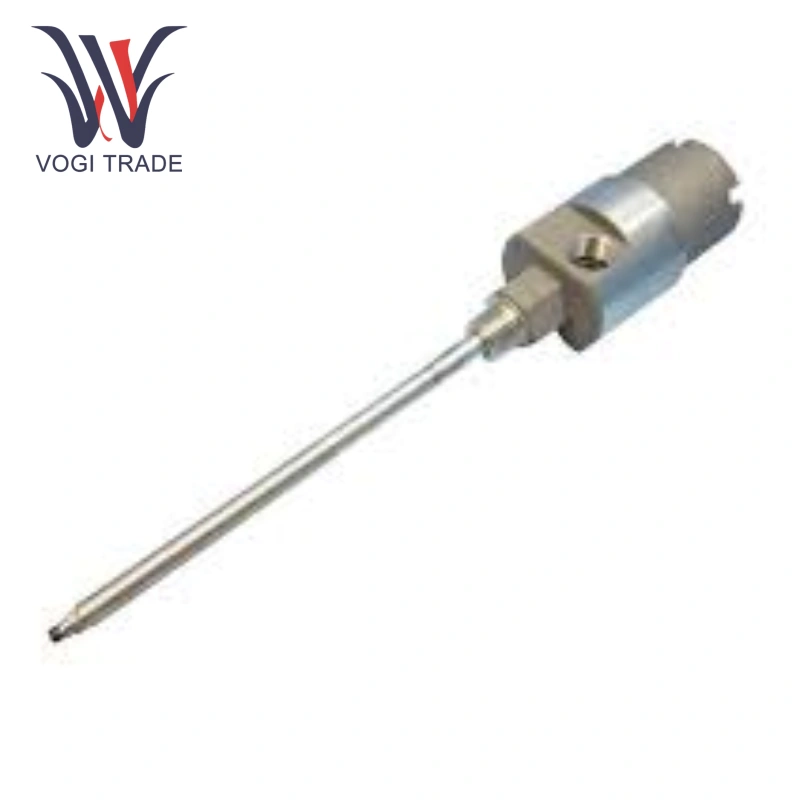

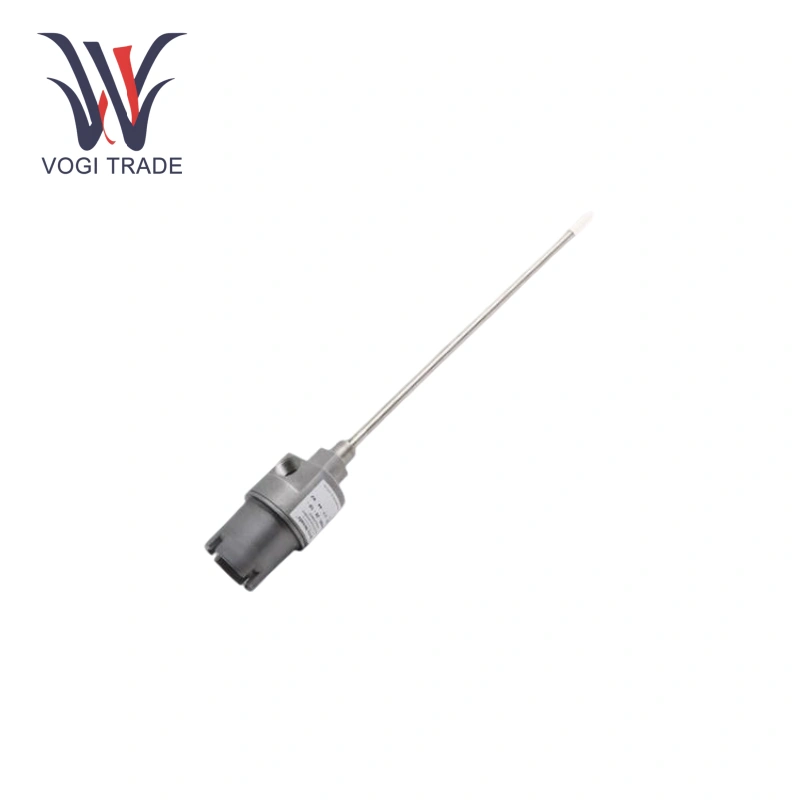

Belly Nevada 24701-34-05-00-060-03-02

제품 기능

제품 유형 : 근접 프로브 하우징 어셈블리

해당 프로브 : 3300 XL 8mm, NSV 및 11mm 근접 프로브

하우징 재료 : 스테인레스 스틸

프로브 슬리브 길이 : 60mm

마운팅 스레드 : 3/4-14 NPT (스페이서 어댑터를 사용할 때 필요한 스레드 일치)

유입 보호 : CSA 유형 4 (더러움 및 스플래프)

인증 : CSA 폭발 방지, API 670 준수

액세서리 : 3/4-14 NPT 플러그, 3/4-14 ~ 1/2-14 NPT 감소기, 케이블 글 랜드 (3mm-8mm 케이블 수용)

작동 온도 : -40 ° C ~ +120 ° C

제품 기능

Belly Nevada 24701-34-05-060-03-02 설계는 근접 프로브 및 케이블에 대한 외부 액세스를 허용하여 직접 간격 조정 및 프로브 교체를 가능하게하여 장비 가용성을 향상시킵니다.

Belly Nevada 24701-34-05-060-03-02는 CSA 인증으로 폭발성으로 통과되었으며 위험한 지역에 적합하며 가연성 및 폭발성 물질이있는 환경에서 안전하게 사용할 수 있습니다. CSA 유형 4 표준을 준수하며 먼지 및 물이 튀는 것에 대한 탁월한 보호 기능을 제공합니다.

Belly Nevada 24701-34-05-00-060-03-02 다양한 3300 XL 시리즈 근접 프로브와 호환되는이 제품은 다양한 액세서리 옵션 및 장착 스레드 크기를 통해 광범위한 응용 프로그램을 제공합니다.

응용 프로그램

석유 화학 산업 : Belly Nevada 24701-34-05-05-060-03-02 압축기, 펌프 및 원자로와 같은 장비에 사용되는 장비, 주요 구성 요소의 변위 및 진동 모니터링 및 화학 생산 공정의 연속성 및 안전성을 보장합니다.

전력 산업 : Belly Nevada 24701-34-05-060-03-02는 증기 터빈 및 발전기와 같은 장비, 방사형 및 축 방향 변위, 진동 및 기타 샤프트 매개 변수에 적합합니다.

설치 노트

케이스지지 : C + D = 5.2 인치 <300mm, 추가 지지대가 필요하지 않습니다. 그러나 향후 구성이 수정되면지지 키트 (부품 번호 37948-01)를 추가해야합니다.

침투 길이 조정 : 옵션 D (2.7 인치)의 조정 범위는 ± 0.5 인치 (13mm)입니다. 설치 중에 신호 간섭을 피하기 위해 프로브 팁이 대상과 정확하게 정렬되어 있는지 확인하십시오.

유해 영역 응용 프로그램 :이 구성 (a = 34)은 선택적 유해 영역 인증을 지원하지만 인증 된 근위 이민 및 확장 케이블이 필요합니다. 그렇지 않으면, 비유가 아닌 지역에만 적합합니다.

온도 경고 : 밀봉 고장을 방지하기 위해 -34 ° C 이하의 작동을 피하십시오. -51 ° C 미만의 저장 온도는 허용되지만 장기 노출은 프로브를 손상시킬 수 있습니다.

일반적인 권장 사항 : O- 링을 사용하여 밀봉을 단단히 유지하십시오.
