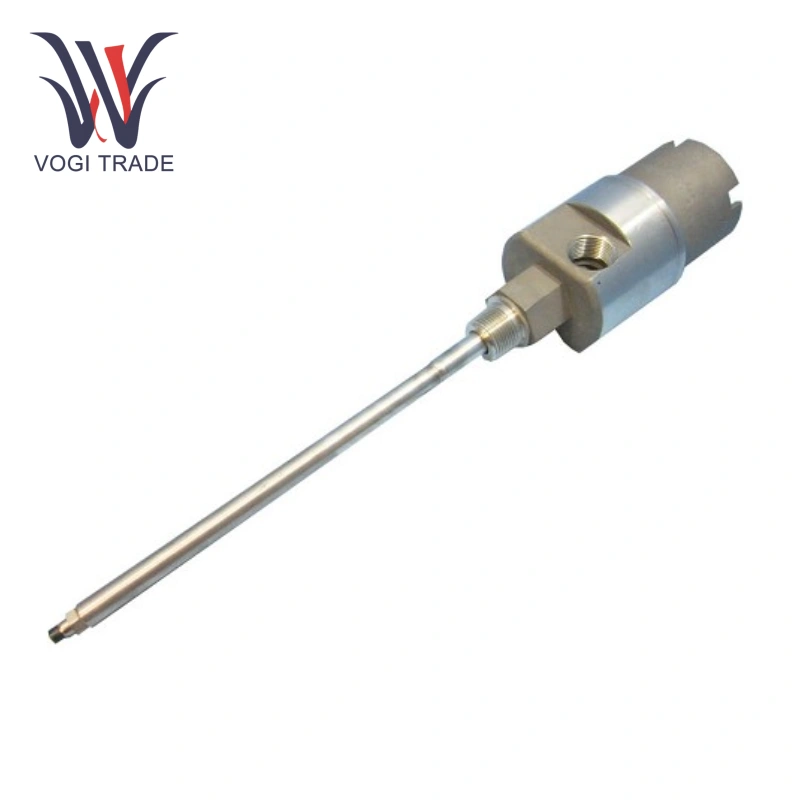

Belly Nevada 24701-16-10-00-083-03-02

제품 개요

케이블 길이 : 프로브 케이블 길이는 1.0m (39 인치)입니다.

프로브 슬리브 길이 : 프로브 침투 길이는 8.3 in (211 mm)입니다.

액세서리 : 3/4-14 NPT 플러그, 3/4-14 ~ 1/2-14 NPT 감소기 및 케이블 글 랜드 클램프가있는 케이블 글 랜드가 포함되어 있습니다. 케이블 크기는 1/8 ~ 3/16 인치, 1/4 ~ 5/16 인치, 5/16 ~ 3/8 인치를 수용합니다.

장착 스레드 : 3/4-14 NP.

Insress Protection : CSA 폭발 방지 표준을 충족합니다.

제품 기능

견고하고 내구성이 뛰어난 : Bently Nevada 24701-16-10-083-03-02 UESD 스테인레스 스틸 하우징은 탁월한 부식과 충격 저항을 제공합니다.

안전하고 신뢰할 수있는 : Belly Nevada 24701-16-10-00-083-03-02 CSA 폭발 방지 표준을 준수하면 위험한 지역에서 사용하기에 적합합니다. 높은 수준의 보호는 먼지와 물을 효과적으로 보호합니다.

응용 프로그램

석유 화학 산업 : Belly Nevada 24701-16-10-083-03-02 가연성, 폭발성 및 부식성 화학 환경에서 압축기 및 펌프와 같은 주요 장비의 샤프트 변위 및 진동 모니터링에 사용됩니다.

전력 산업 : Belly Nevada 24701-16-10-00-083-03-02 증기 터빈 및 발전기와 같은 대형 장비의 샤프트 시스템 모니터링에 사용됩니다.

야금 산업 : Belly Nevada 24701-16-10-083-03-02 롤링 밀 및 고로 팬과 같은 장비의 진동 모니터링에 사용됩니다.

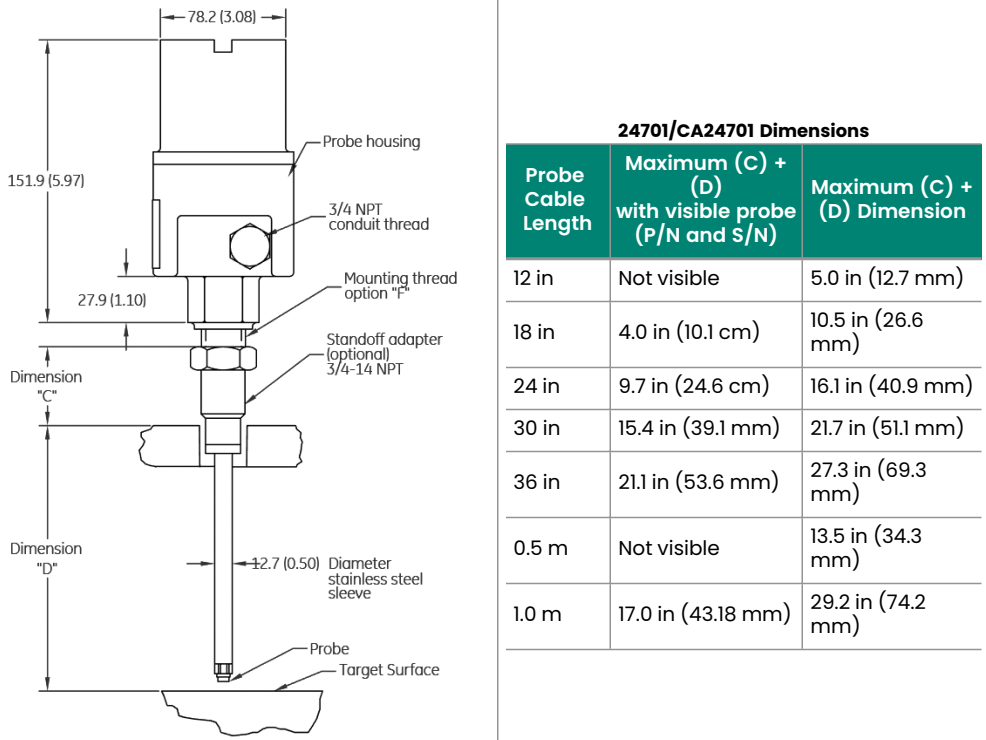

24701 어셈블리 구조 및 치수

메모

이 모델을 사용하는 경우 다음 사항에 유의하십시오.

슬리브 지지대 : 침투 길이 (C + D)는 211 mm <300 mm입니다. 향후 길이가 300mm를 초과하면 공명을 방지하기 위해 슬리브 지지대를 추가해야합니다.

설치 권장 사항 :

3/4-14 NPT 스레드 설치 (FF = 02)를 사용하여 강성 증가에 대한 전체 스레드 참여를 보장합니다.

액세서리 (EE = 03)는 케이블 크기와 일치해야합니다.

폭발 방지 응용 프로그램 :이 모델은 CA 버전이 아닌 24701을 기반으로합니다.

프로브 유지 보수 : 프로브 케이블의 길이는 1.0 미터입니다. 설치 중에 과도한 굽힘 또는 스트레칭이 없는지 확인하십시오.
