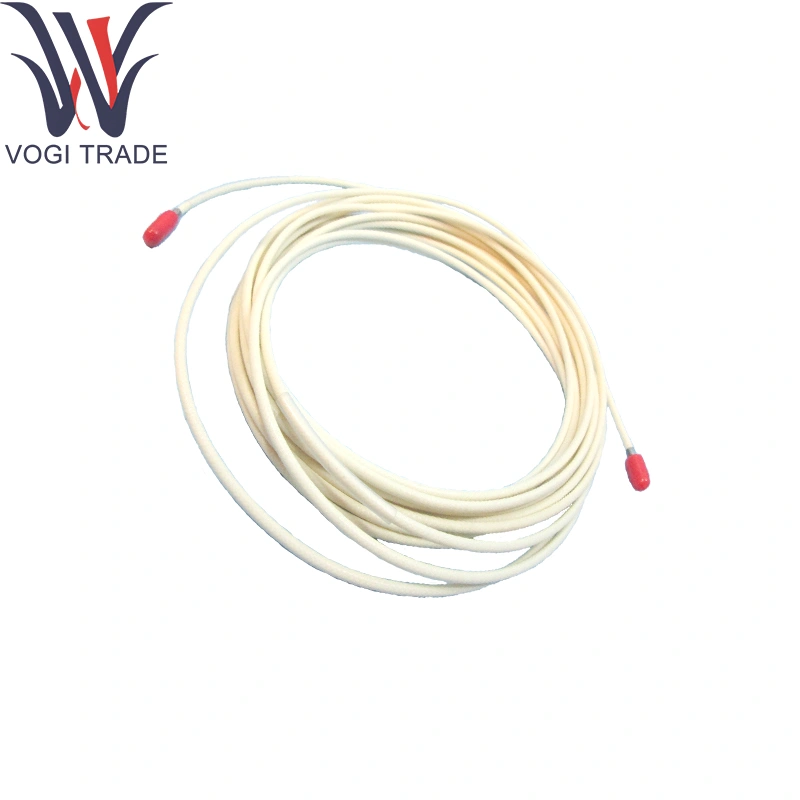

Belly Nevada 21747-080-00

주문 정보

부품 번호 : 21747-080-00

설명 : 3300/3500/3700 시리즈 모니터 모듈에 대한 근접 프로브 확장 케이블

길이 코드 (“080”) : 8.0m (± 0.05m)

커넥터 A : 10 핀 미니 딘 (프로브 엔드)

커넥터 B : 10 핀 미니-다인 (Proximitor®/Monitor-Module End)

재킷 재료 : PVC (표준)

차폐 : 배수 와이어를 사용한 꼰 주석 코퍼 ≥95% 커버리지

기술 파아메리카s

특징적인 임피던스 : Belly Nevada 21747-080-00의 경우 50Ω ± 5%

커패시턴스 : 도체 사이의 ≤100pf/m

도체 : 26awg, 코어 당 7 × 36 주석 카퍼 가닥

전압 등급 : 300vac max (단열재)

온도 등급 : –20 ° C ~ +80 ° C (PVC 재킷) Bently Nevada 21747-080-00

환경 준수 : ROHS 준수; UL- 인식 된 케이블

제품 기능

Belly Nevada 21747-080-00은 프로브와 조절 또는 모니터 모듈 사이의 저 손실, 임피던스 매칭 연장을 제공함으로써 근접 프로브의 고주파 AC 신호의 무결성을 유지합니다. Belly Nevada 21747-080-00의 강력한 차폐와 제어 임피던스는 신호 감쇠 및 노이즈를 최소화하여 연장 거리에 대한 샤프트 클리어런스 및 진동의 정확한 실시간 측정을 지원합니다.

응용 분야

발전자 터빈 및 압축기 : Bently Nevada 21747-080-00을 사용한 대형 플랜트 발자국에서 프로브 연결 확장

산업 펌프 및 모터 : 스키드 및 패널 설치에서 원격 프로브 장착

휴대용 테스트 및 교정 장비 : 현장 진단을위한 빠른 디스크로 넥스트 하네스

OEM 스키드 패키지 : Bently Nevada 21747-080-00을 특징으로하는 공장으로 설치된 긴 케이블 어셈블리

제어실 인클로저 : 기계 바닥에서 원격 랙 룸까지 깔끔한 차폐 케이블
