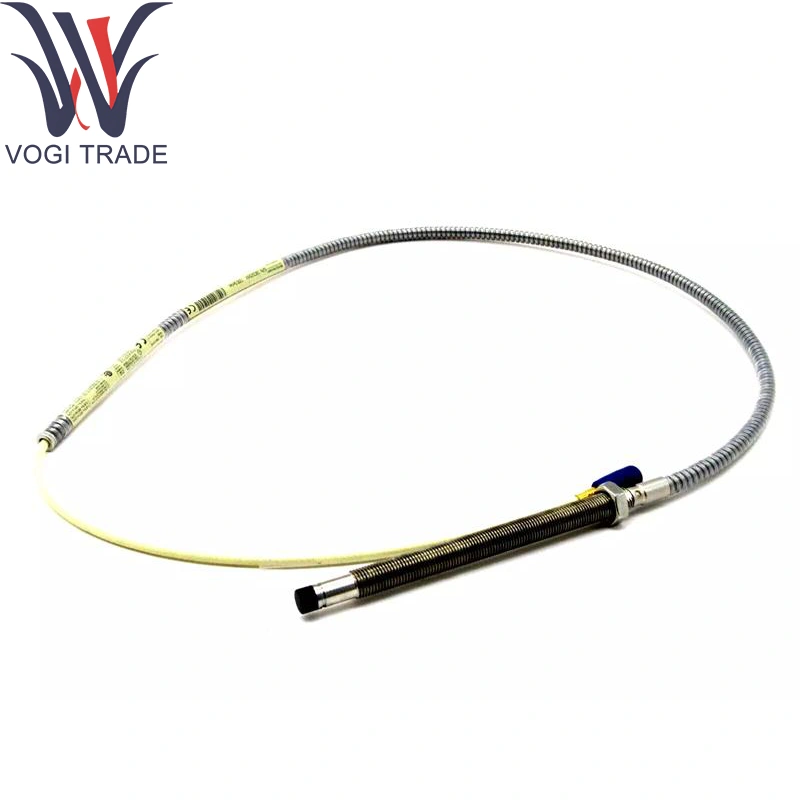

Belly Nevada 21505-00-12-05-02

주문 정보

부품 번호 : 21505-00-12-05-02

시리즈 : 7200 근접 프로브 시스템

프로브 팁 직경 : 8mm (0.315in)

프로브 바디 길이 : 64mm (2.52in) 공칭; 케이블을 포함한 전체 길이는 케이블 길이에 따라 다릅니다

케이블 길이 코드 (“12”) : 고온, 꼰 실드 케이블이있는 1.2m (4.0ft)

커넥터 : 10 핀 미니-다인 필드-교체 가능

장착 스레드 : 3/8-24Unf 표준

기술 매개 변수

선형 측정 범위 : Bently Nevada 21505-00-12-05-02 용 2mm (80mil)

민감도 : 일치하는 근위 면imitor와 함께 사용될 때 7.87mv/µm (200mv/mil) ± 5%

출력 전압 범위 : –2V ~ –18VDC (선형 범위 위)

주파수 응답 : DC ~ 10kHz (–3dB 포인트)

작동 온도 :

프로브 : Bally Nevada 21505-00-12-05-02에서 –35 ° C ~ +177 ° C

케이블 : –51 ° C ~ +200 ° C

압력 등급 : 최대 10,000psi의 가압 환경에서 사용하기에 적합합니다.

환경 보호 : 결합시 IP67

제품 기능

1 차 기능 : 프로브 팁과 전도성 대상 사이의 거리를 Bently Nevada 21505-00-12-05-02를 사용하여 비례 전압 신호로 변환합니다.

출력 신호 : 샤프트 측정을 위해 근위 이미터 모듈에 의해 처리 된 아날로그 신호.

시스템 역할 : 진동 모니터링 및 위치 감지를 위해 Bally Nevada 21505-00-12-05-02에서 핵심 감지를 제공합니다.

설치 : 샤프트 표면 근처의 브래킷 또는 통과 구멍에 마운트.

응용 분야

증기 터빈 : BELLY NEVADA 21505-00-12-05-02로 베어링 진동 모니터링

가스 터빈 : 과속 보호 및 샤프트 모니터링

압축기 : 샤프트 정렬 감지

모터 및 발전기 : BELLY NEVADA 21505-00-12-05-02를 사용한 베어링 오류 감지

펌프 : 캐비테이션 및 로터 불안정성 모니터링

산업 기계 : 고속 측정 요구
