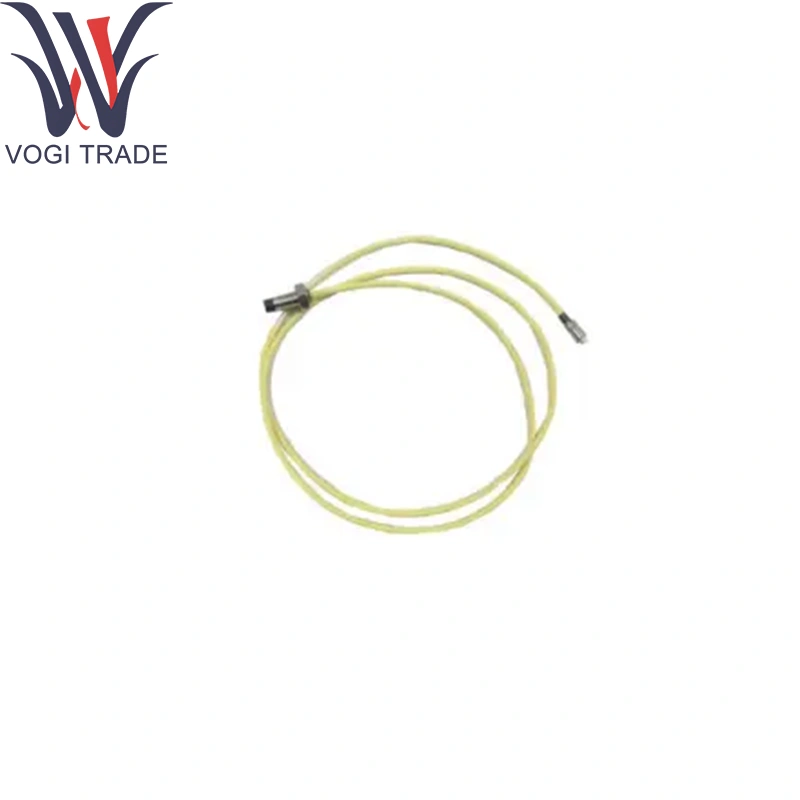

Belly Nevada 21504-000-008-10-02

주문 정보

부품 번호 : 21504-000-008-10-02

시리즈 : 3300XL 근접 프로브 시스템

프로브 팁 직경 : 8mm (0.315in) 감지면

프로브 노스 길이 코드 (“000”) : 표준 단락 (~ 5mm)

케이블 길이 코드 (“10”) : 10m (33ft) PVC- 재킷, 꼰 실드 케이블

재킷 변형 ( "02") : 표준 PVC (무중부)

커넥터 키트 : 공장으로 설치된 10 핀 미니 디인

마운팅 스레드 : 3/8-24Unf

기술 매개 변수

선형 범위 : 2mm (80mils) Bently Nevada 21504-000-008-10-02에 대한 전체 규모

민감도 : 200mv/mil (7.87mv/µm) ± 5% ± 5% –23VDC 나바다에서 21504-000-008-10-0-02

출력 범위 : 선형 범위에서 –2V ~ –18VDC

선형성 : ± 1%의 전체 규모

주파수 응답 : DC ~ 10kHz (–3dB)

작동 온도 :

프로브 : –35 ° C ~ +125 ° C

케이블 : –20 ° C ~ +80 ° C

환경 씰 : 커넥터에 결합 될 때 IP65

압력 등급 : 가압 응용 프로그램에 Bulkhead Gland 또는 Thermowell과 함께 사용

제품 기능

Belly Nevada 21504-000-008-10-02는 프로브 팁과 회전 샤프트 사이의 미세한 공기 갭 변화를 비례 AC 전압으로 변환합니다. 길고 임피던스-일치 차폐 케이블은 Bently Nevada 21504-000-008-10-02를 통한 신호 충실도를 유지하여 선형화 및 실시간 분석을 위해 Proximitor® 모듈에 출력을 제공합니다.

응용 분야

전력 생성 터빈 및 압축기 : Bently Nevada 21504-000-008-10-02와 함께 원격 베어링 클레어 런스 감지

원심 펌프 및 산업용 모터 : 안정성 제어를위한 샤프트 위치 피드백

대형 OEM 스키드 및 패널 : Bently Nevada 21504-000-008-10-02를 특징으로하는 공장으로 설치된 하네스

휴대용 및 실험실-규모 테스트 장비 : 확장 된 도달 범위가있는 유연한 프로브 배치

제어실 설치 : 원격 랙 룸이있는 기계 층 프로브
