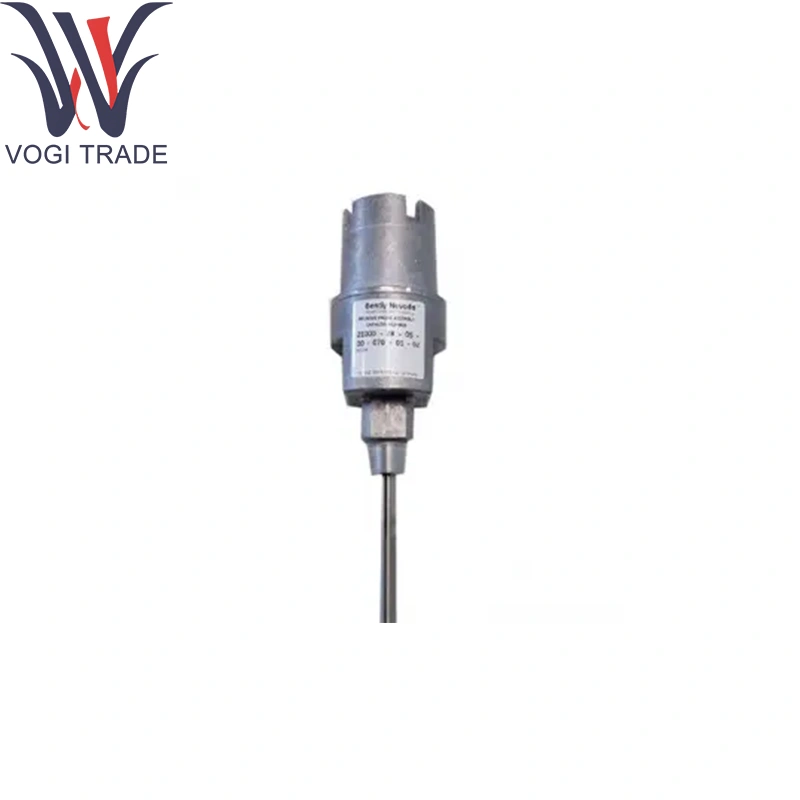

Belly Nevada 21000-16-10-00-256-13-02

주문 정보

21000-AA-BB-CC-DDD-EE-FF

A : 커넥터가있는 프로브

00 프로브는 필요하지 않습니다

14 420 핵

16 3300 XL 8mm 프로브

26 3300 XL NSV 프로브

27 3300 XL NSV 프로브, 선택 가능한 유해 지역 승인

28 3300 XL 8mm 프로브, 선택 가능한 유해 지역 승인

29 3300 XL 11mm 프로브

30 3300 XL 11mm 프로브, 선택 가능한 유해 지역 승인

커넥터 보호기가있는 31 3300 XL NSV 프로브

32 3300 XL NSV 커넥터 보호자가있는 NSV 프로브, 선택 가능한 유해 지역 승인

커넥터 프로텍터가있는 33 3300 XL 8mm 프로브

커넥터 보호기가있는 34 3300 XL 8mm 프로브, 선택 가능한 유해 영역 승인

커넥터 보호기가있는 35 3300 XL 11mm 프로브

36 3300 XL 커넥터 보호기가있는 11mm 프로브, 선택 가능한 유해 영역 승인

37 3300 XL 8mm 프로브, ETR, 선택 가능한 유해 지역 승인 (21000에만 사용 가능)

B : 프로브 케이블 길이

00 프로브 케이블이 필요하지 않습니다

05 0.5 m (20 인치)

10 1.0m (39 인치)

12 12.0 인치

18 18.0 인치

24 24.0

30 30.0 인치

36 36.0 in

C : 스탠드 오프 어댑터 (옵션 C 차원)

최소 길이 1.5 인치 (38mm)

75 최대 길이 7.5 인치 (191 mm)

추천

0.5 인치 (13mm)의 순서

예

1.5에서 (38 mm) = 15

스탠드 오프 어댑터 = 00

D : 프로브 침투 (옵션 D 차원)

최소 길이 1.0 인치 (25.4 mm)

다른

추천

0.1 in (3 mm)의 순서

예

3.7 in (94 mm) = 037

22.4 in (569 mm) = 224

E : 피팅

00 피팅없이

01 One 3/4-14 NPT 폭발 방지 기능 1 3/4-14 NPT 플러그

02 2 3/4-14 NPT 폭발 방지 피팅

03 3/4-14 NPT 플러그

하나의 3/4-14 ~ 1/2-14 NPT 감소기

다음 케이블 크기에 대한 그로밋이있는 케이블 씰 그립 :

• 1/8 ~ 3/16 인치

• 1/4 ~ 5/16 인치

• 5/16 ~ 3/8 인치

04 1 3/4-14 NPT 플러그 전용

F : 스레드 장착

01 스레드가없는 캐스트로

02 3/4-14 NPT

스탠드 오프 어댑터 길이 옵션이 00이 아닌 경우 주문해야합니다.

04 1/2-14 BSP

기술 매개 변수

재료 : 316SS Body; PPS 절연체; Viton O Bently Nevada 21000-16-10-00-256-13-02에 대한 반지

압력 등급 : 최대 10000psi (적절한 O 링 선택 포함)

온도 등급 : –35 ° C ~ +200 ° C

진동 저항 : IEC 60068 2 6, 5G 정현파, 50Hz – 500Hz를 충족합니다.

EMC 차폐 : 결합시 1GHz에서 100dB EMI/RFI 감쇠를 제공합니다.

Ingress Protection : IP68 (커넥터가 결합 및 O 링 설치)

정렬 내성 : 플랜지 보어에 대한 ± 0.1mm 동심

제품 기능

프로브 지원 및 정렬 : 제어 된 공기 갭에서 회전 샤프트에 대한 Bally Nevada 21000-16-10-00-256-13-02를 통한 근접 프로브를 엄격하게 위치시킵니다.

환경 씰 : 오염 물질로부터 케이블 입력을 보호합니다.

진동 분리 : 구조적 진동 전송을 약화시킵니다.

서비스 가능성 : 캡 티브 스크류 설계는 플랜지 분해없이 프로브 유지 보수를 가능하게합니다.

응용 분야

증기 및 가스 터빈 : 클리어런스 모니터링을위한 베어링 커버시 Bally Nevada 21000-16-10-00-256-13-02가있는 플랜지 장착 하우징.

압축기 및 펌프 : 윤활 환경에서 고압 침투 피팅.

산업용 모터 및 발전기 : Belly Nevada 21000-16-10-00-256-13-02를 사용한 밀봉 된 샤프트 위치 감지.

해양 및 해양 : 소금 스프레이 환경에서 부식성 마운트 니스 니바다 21000-16-10-00-256-13-02.

테스트 셀 및 R & D 리그 : 실험실 진단을위한 빠른 변화 조정.
