Belly Nevada 21000-16-05-00-096-00-02

제품특징

Belly Nevada 21000-16-05-096-00-02는 북미 클래스 I/II/III 위험 지역 (Divisions 1/2, Groups C-G)에서 사용하기위한 폭발 방지 인클로저로 CSA 인증을 받았으며 CSA Type 4 인클로저 표준 표준을 충족합니다 (실외/먼지 환경을위한 먼지 및 방수).

Belly Nevada 21000-16-05-00-096-00-02는 위험한 영역 응용 프로그램을 지원하기 위해 외부 장착 시나리오에 3300 XL 8mm 프로브 (옵션“16”)를 조정합니다.

장착 스레드 (F 옵션“02”)는 향상된 장착 강도 및 강성을 위해 5-7 올 스레드로 설계되었습니다 (이 스레드 크기는 00 브래킷 어댑터에도 불구하고 안정성을 고정시킵니다).

알루미늄 본체는 가벼우 며 적응 된 3300 XL 8mm 프로브는 -51 ° C ~ + 177 ° C (작동 및 보관)에서 안정적입니다.

제품 기능

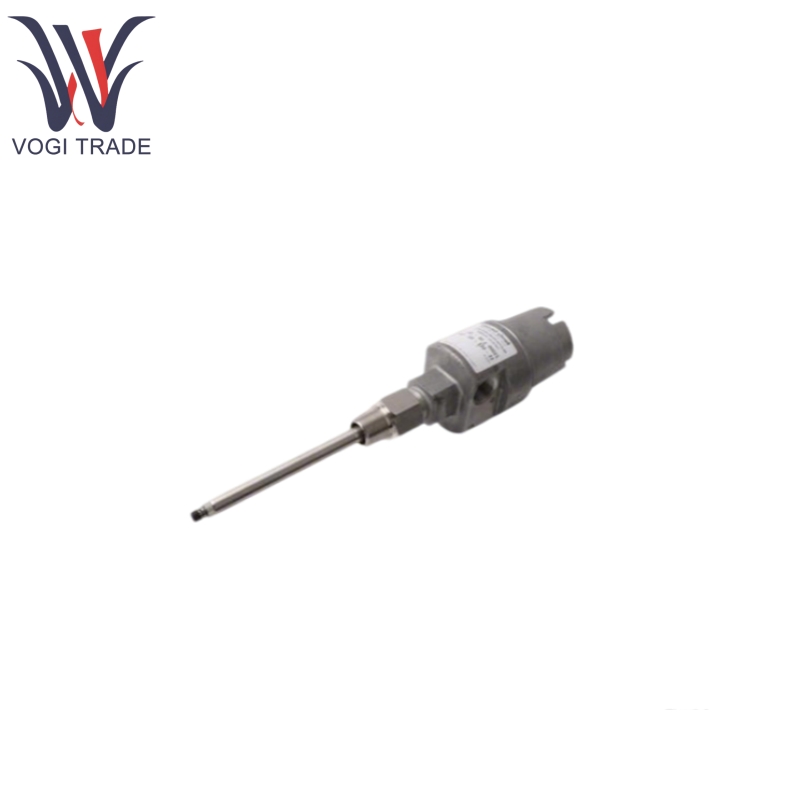

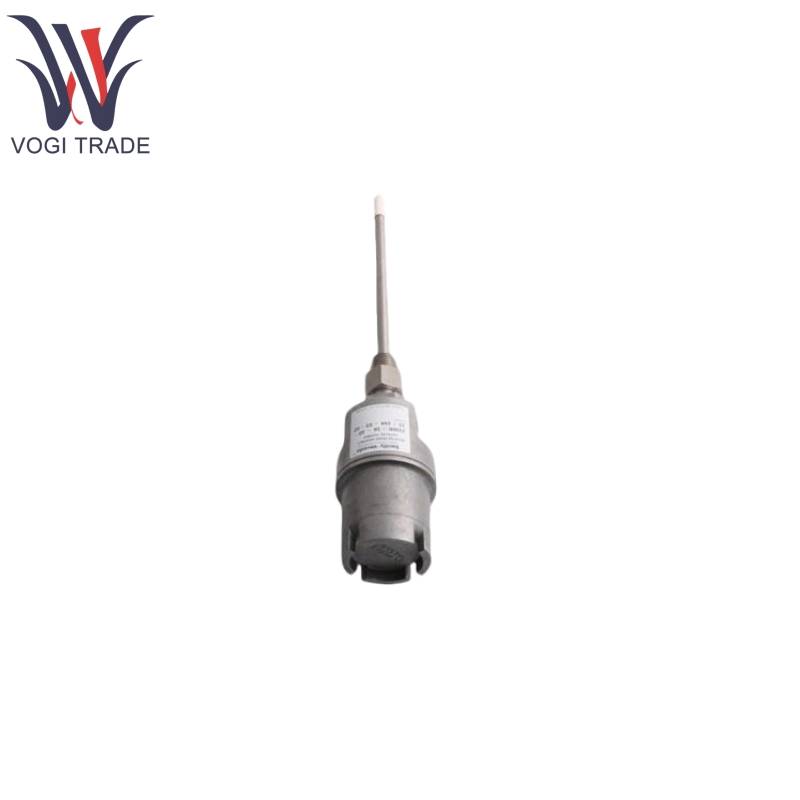

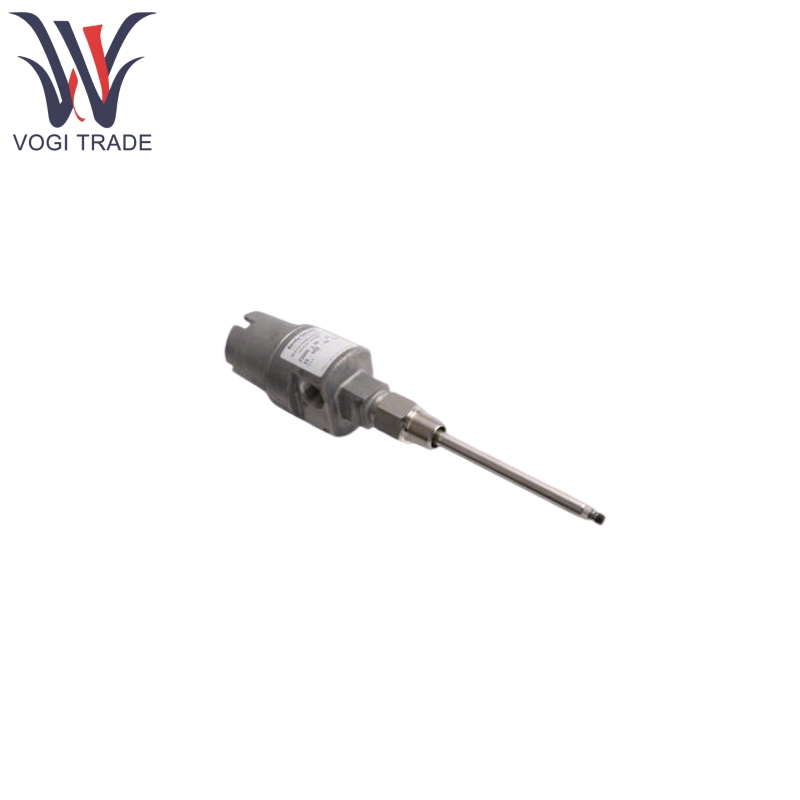

Belly Nevada 21000-16-05-00-096-00-02 근접 프로브 하우징 어셈블리는 다음 부분으로 구성됩니다.

하우징의 몸체로 나사가있는 돔 덮개

도관 연결 용 스레드 포트

옵션 길이의 프로브 슬리브

O- 링

리버스 마운트 근접 프로브

스레드 씰

선택적 도관 피팅

선택적 스탠드 오프 어댑터

원리를 사용한 제품

기계 고정 :

3300 XL 8mm 프로브는 알루미늄 하우징의 F : 02 스레드 구조를 통해 장치 외부에 고정되어 있으며, 이는 프로브가 일정한 클리어런스를 유지하도록 보장합니다 (대상 표면 (예 : 회전 기계 샤프트)에 대해 3300 xL 8mm 프로브 공칭 클리어런스를 참조하십시오 (예 : 회전 기계 샤프트).

신호 모니터링 :

Belly Nevada 21000-16-05-096-00-02는 대상 표면으로부터의 거리의 변화를 모니터링하며, 이는 송신기 시스템 (예 : 3300 XL 8mm 시스템)으로 전송되는 전기 신호로 변환되어 진동, 변위 및 기타 기계적 조건 파라미터의 실시간 모니터링을 가능하게합니다.

환경 보호 :

Belly Nevada 21000-16-05-00-096-00-02에는 폭발 방지 설계 (CSA 인증)와 위험 지역 (예 : 가연성 및 폭발성 환경)으로부터 프로브를 보호하고 신호 안정성을 보장하는 알루미늄 하우징이 있습니다.
