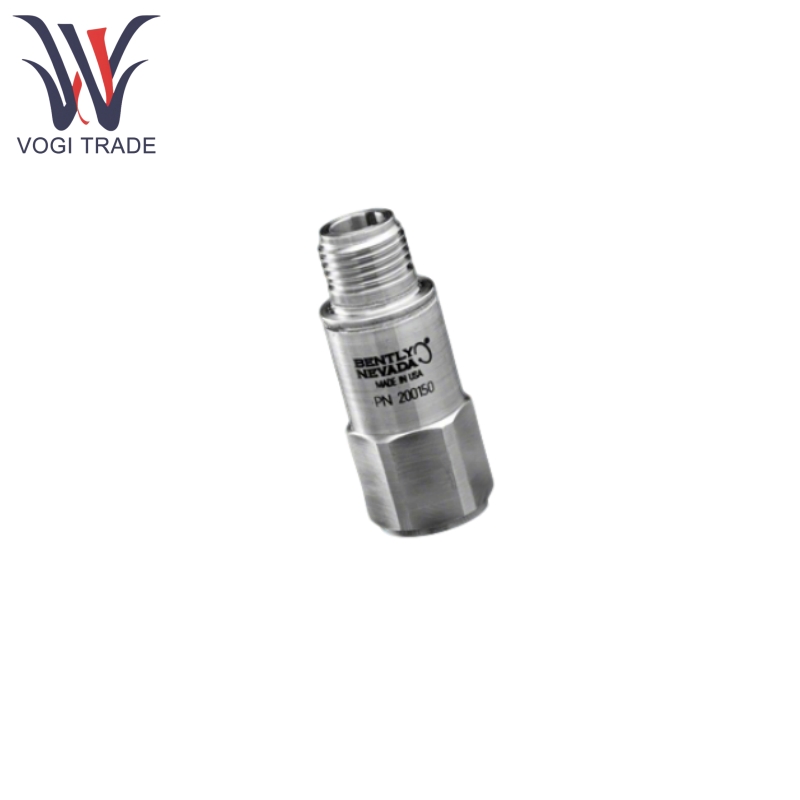

Belly Nevada 200150-06-05

제품 기능

압전 효과에 기초하여, Bently Nevada 200150-06-05 가속도계의 민감한 축이 장비의 진동 방향과 평행 할 때, 압전 요소는 기계적 응력으로 인해 전하를 생성하며, 그 크기는 가속도에 비례합니다. 내부 회로는 충전을 전압 신호 (감도 100 mV/g)로 변환하며, 이는 케이블을 통해 장비 진동 (예 : 불균형, 오정렬)의 실시간 모니터링 및 분석을 위해 모니터링 시스템 (예 : Trend Master Protims)으로 전송됩니다.

Belly Nevada 200150-06-05 가속도계에는 진동에 노출 될 때 전하를 생성하는 세라믹 압전 요소가 내장되어 있습니다. 이 전하는 전자 회로를 통해 차동 전압 신호로 변환되며, 이는 가속도에 비례하고 장비의 진동 상태를 정확하게 반영합니다.

제품 매개 변수

Belly Nevada 200150-06-05 가속도계는 기술 매개 변수 측면에서 더 많은 요구 사항이 있습니다.

감도 : 10.2 mV/(m/s²) (100 mV/g), 80Hz에서 오차 ± 12%

측정 범위 : ± 245 m/s² (± 25 g)

주파수 범위 : 10 ~ 1000Hz (600 ~ 60,000 cpm), 80Hz ref에서 오류 ± 10%

공진 주파수 :> 20 kHz (> 1200 kcpm)

선형성 : 1 ~ 10 g PK 범위에서 ± 2%

가로 감도 : ≤7%

전기 특성 : 여기 전압 4.7-5.5 VDC, 대기 전류 <800 µA, 출력 바이어스 전압 + 2.5 ± 0.23 VDC

소음 수준 : 14.7 mm/s² (1.5 mg) @ 1 Hz-15kHz

충격 한계 : 축 49,050m/s² PK (5,000 g PK), 심한 충격에 대한 높은 저항
