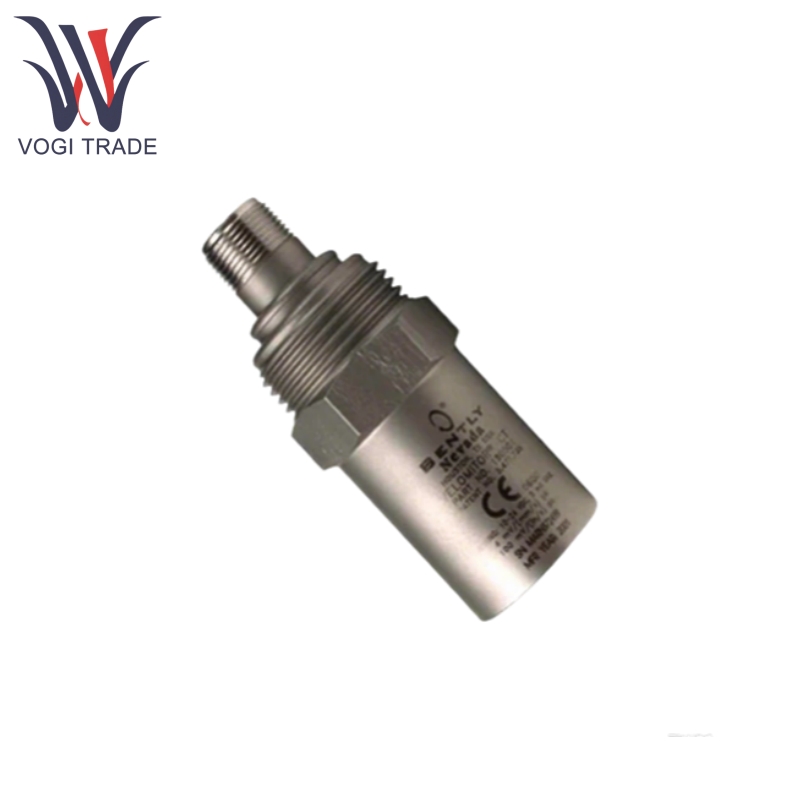

Belly Nevada 190501-12-00-04

제품 설명

제품 기능

Belly Nevada 190501-12-00-04는 저속 (≥90 rpm) 장비를 위해 설계된 저주파 진동 측정이 가능합니다. 로터 결함 (예 : 불균형, 오정렬)을 반영하는 팬 어셈블리, 모터 및 기어 박스의 진동 신호를 캡처합니다.

Belly Nevada 190501-12-00-04는 진동 모니터링 시스템과 호환되는 진동 속도에 비례하는 전기 신호를 출력하여 장비 보호 및 진단에 대한 데이터 지원을 제공 할 수 있습니다.

Bently Nevada 190501-12-00-04는 다양한 스레드 크기의 광범위한 장착 어댑터와 센서를 제거 할 때 케이블을 연결하는 빠른 디스크 넥 터크 키트를 지원합니다.

Bentily Nevada 190501-12-00-04는 극한 온도, 습도 및 충격에 저항하며 가혹한 산업 환경에 적합합니다.

Bently Nevada 190501-12-00-04는 간섭 방향으로, 내부 전자 장치는 하우징 및 측면 응답 <5%의 축 감도의 측면 응답으로 분리되어 외부 간섭이 측정에 미치는 영향을 줄입니다.

제품 응용 프로그램

냉각탑 팬 조립 :

Belly Nevada 190501-12-00-04는 저속 팬의 진동 상태를 모니터링하여 불균형, 베어링 마모 등으로 인해 고장을 방지합니다.

공냉식 열교환 기 :

Belly Nevada 190501-12-00-04는 열 교환기 시스템의 안정적인 작동을 보장하기 위해 팬 및 구동 모터의 진동 모니터링에 사용할 수 있습니다.

산업용 저속 회전 장비 :

Belly Nevada 190501-12-00-04는 90 rpm 이상의 속도로 다른 회전 기계 (예 : 작은 모터 및 속도 감소기)의 진동 보호 및 진단에 사용할 수 있습니다.

가혹한 환경 장소 :

Belly Nevada 190501-12-00-04는 고온, 높은 습도 및 충격에 저항력이 있으며 실외, 화학, 전력 및 기타 산업 환경에서 사용할 수 있습니다.

제품 매개 변수

목	세부
감광도	3.94 mV/mm/s (100 mV/in/s) ± 5%
주파수 응답	3.0 Hz ~ 900 Hz (180 ~ 54,000 cpm) ± 1.0 dB, 1.5Hz ~ 1.0 kHz (90 ~ 60,000 cpm) ± 3.0 db
온도 감도	작동 온도 범위에서 일반적으로 -8% ~ +5%
속도 범위	63.5 mm/s PK (2.5 인치/S PK). 1kHz 이상 10G PK를 초과하는 진동 구성 요소는이 범위를 크게 줄일 수 있습니다.
가로 응답	축 감도의 5% 미만
진폭 선형성	± 2% ~ 63.5 mm/s PK (2.5 인치/S PK)
장착 공진 주파수	9kHz, 최소값 (빠른 분리를 제외한 스터드 장착)
출력 바이어스 전압	10.1 VDC ± 1.0 VDC, 핀 A 핀 B에 참조 A PIN B
동적 출력 임피던스	<400 Ω 전형
광대역 노이즈 플로어	0.229 mm/s (0.009 in/s) pk (1.5Hz ~ 1kHz)
기본 변형 감도	0.43 mm/s/μstrain (0.017 In/S/μstrain)
접지	내부 전자 장치는 케이스에서 분리됩니다
최대 케이블 길이	신호의 저하없이 305m (1,000 피트) 케이블 (부품 번호 02173006). 사용 가능한 최대 연속 케이블 길이는 91.44m (300 피트)입니다.
