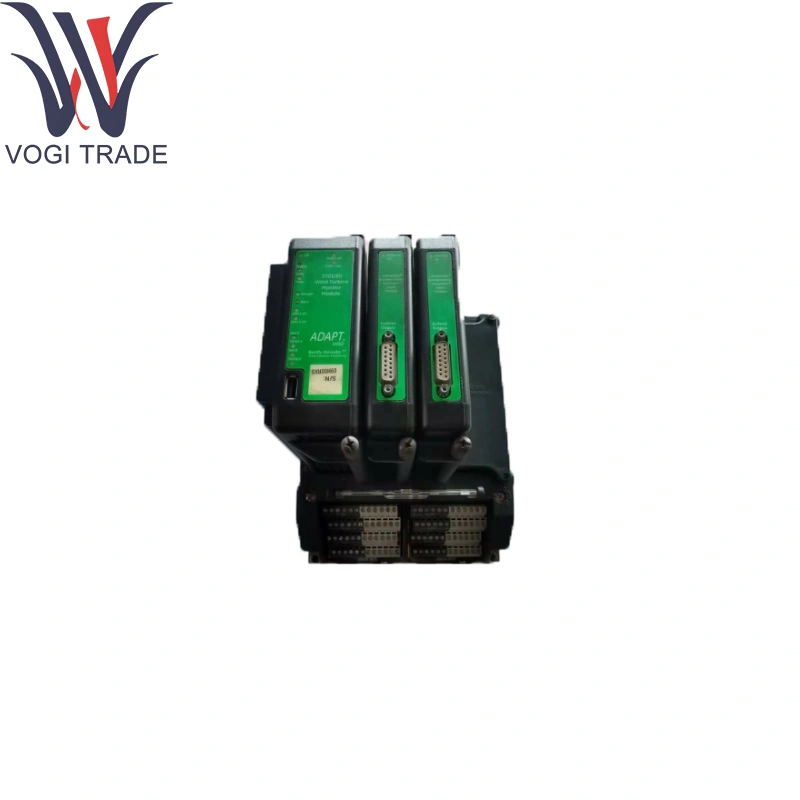

Belly Nevada 177896-02

기술 매개 변수

채널 : 2 개의 독립적 인로드 위치 센서 입력 Bally Nevada 177896-02와 호환됩니다.

지원되는 센서 유형 :

선형 가변 차동 변압기 (LVDTS)

자기 유도 또는 전위차로드-위치 변환기

입력 범위 : ± 10VDC 아날로그 (프로그래밍 가능 ± 5V ~ ± 15V 스팬)

해상도 : Bally Nevada 177896-02 내의 채널 당 16 비트 A/D 변환 (≈ 0.0015%)

정확도 : 선형화 후 풀 스케일의 ± 0.1%

샘플링 속도 : 채널 당 1kHz, 동시 획득

분리 : ≥1KV 채널-섀시 및 채널-채널

입력 보호 : 과전압 클램프로의 ± 30V; 역-극성 및 서지 보호

환경 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C Belly Nevada 177896-02

습도 : ≤95%RH, 비 응축

제품 기능

위치 컨디셔닝 : Bally Nevada 177896-02를 통해 여기 및 버퍼링을 적용한 다음 실제 변위 장치로 디지털화하고 선형화합니다.

동적 모니터링 : 잘못된 스트로킹 또는 밸브-발성 이벤트의 감지를 위해 고속 위치 과도를 캡처합니다.

데이터 통신 : 3500 백플레인 버스의 실시간 위치, 속도 및 진단을 방송합니다.

응용 분야

왕복 압축기 및 엔진 : 서지 회피 및 노크 탐지를위한 Belly Nevada 177896-02를 통한 연속로드 위치 피드백.

API-618 준수 : 중요한 보호 시스템의 정밀 요구 사항을 충족합니다.

유지 관리 및 진단 : 마모 또는 기계적 결합을 조기 탐지 할 수 있습니다.
