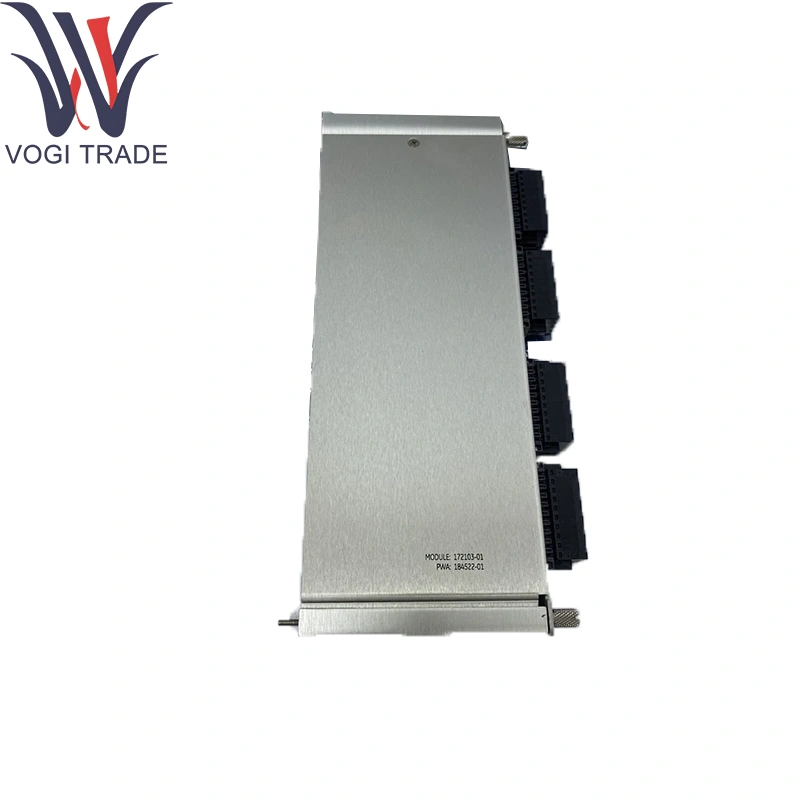

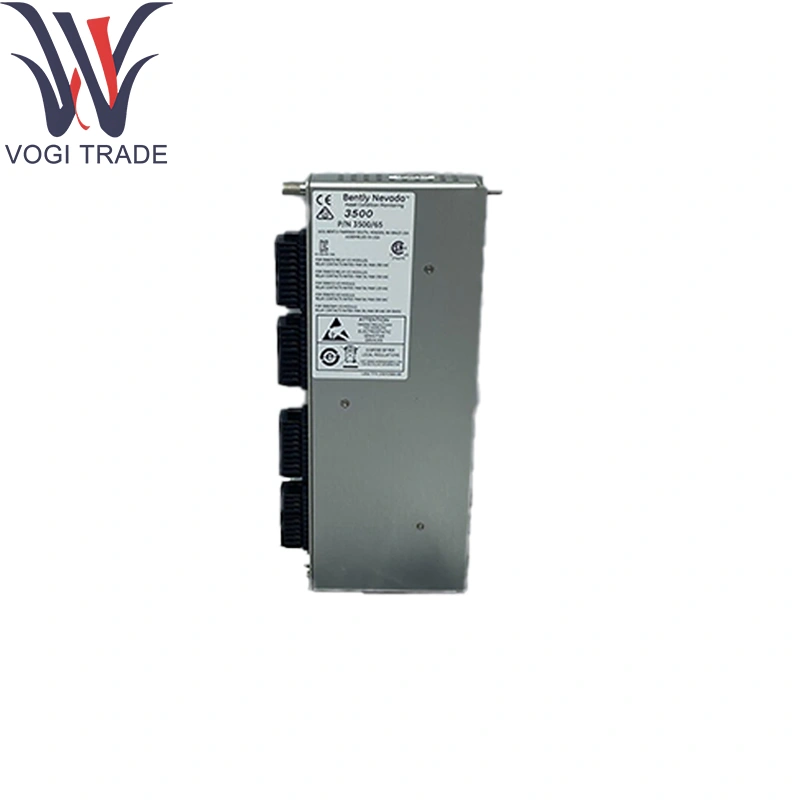

Belly Nevada 172103-01

주문 정보

3500/65-AA-BB

A : I/O 모듈 유형

01 RTD/내부 종단이있는 분리 된 팁 TC

02 RTD/외부 종단이있는 분리 된 팁 TC

B : 대행사 승인 옵션

00 없음

01 CSA/NRTL/c

02 CSA/ATEX

기술 매개 변수

채널 : 8 총, Bally Nevada 172103-01에서 구성 가능 :

4 × 4 와이어 RTD 입력 (PT100/PT1000)

4 × 분리 팁 열전대 입력 (Typee, J, K 또는 T)

RTD 범위 및 정확도 :

–200 ° C ~ +850 ° C (PT100), ± 0.1 ° C

0.1 ° C 해상도, 16 비트 변환

열전대 범위 및 정확도 :

타이피 : –200 ° C ~ +900 ° C; typej : –210 ° C ~ +760 ° C

유형 : –250 ° C ~ +1372 ° C; 타이티 : –250 ° C ~ +400 ° C

± 0.25 ° C (또는 범위의 ± 0.1%), 16 비트 전환

콜드 정션 보상 : 온보드, ± 0.5 ° C 정확도

입력 보호 및 종료 :

내부 100Ω (RTD) 및 ± 100MV (TC) 종단 저항 저항 네바다 172103-01

과전압 클램프로 ± 35V; 역 중독성 보호

샘플링 속도 : 채널 당 2 개의 샘플/SEC (동시)

격리 : 1KV 채널-섀시

전력 소비 : 백플레인을 통한 24VDC (18–32VDC), ≤5W

환경 등급 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95%RH, 비 응축

제품 기능

신호 컨디셔닝 : 콜드 접합 보상을 통해 Bently Nevada 172103-01을 통한 4 와이어 RTD 및 조건을 흥분/선형화합니다.

디지털화 : 3500/3700 백플레인의 아날로그 신호를 디지털 데이터로 변환합니다.

알람 로직 : Bently Nevada 172103-01을 사용하여 채널을 프로그래밍 가능한 세트 포인트와 비교합니다.

진단 : 센서 루프 무결성을 모니터링하고 결함을보고합니다.

통합 종료 : 본드에 정확한 종료를 포함시킵니다

응용 분야

베어링 및 윤활유 온도 : 터빈/압축기에서 Bently Nevada 172103-01을 사용한 조기 고장 감지.

기어 박스 및 씰 모니터링 : 예측 유지 보수를위한 온도 추적.

연소 및 배기 시스템 : 핫 가스 경로에서 열전대 감지.

프로세스 제어 스키드 : Bently Nevada 172103-01을 통해 보호 패널로의 통합.

유해 지역 설치 : Zone2/Div2 패널은 필드 장벽 요구 사항을 줄입니다
