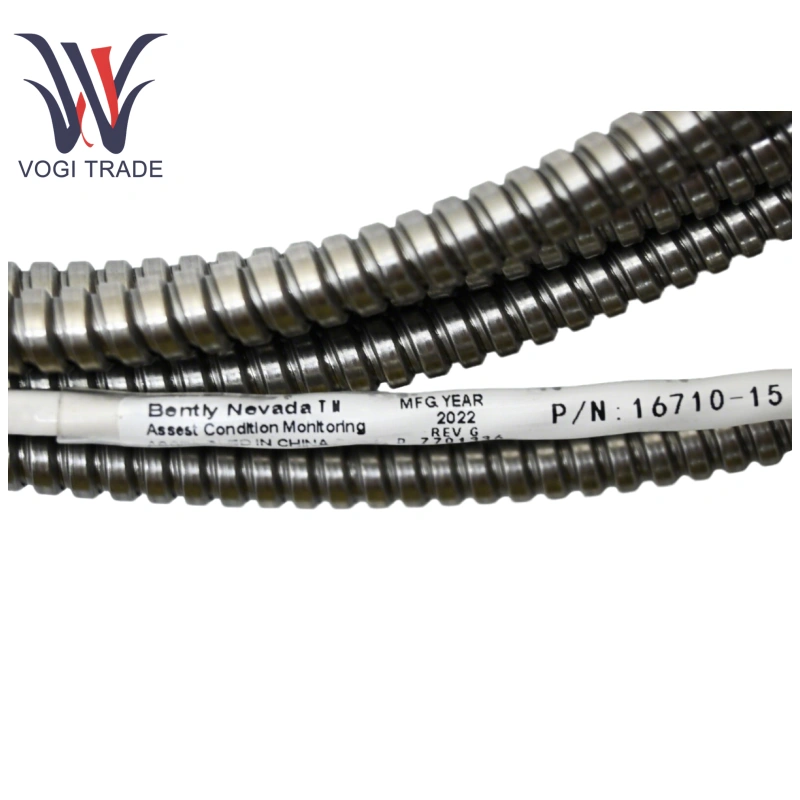

Belly Nevada 16710-15

기술 사양

케이블 유형 : 한쪽 끝에 전용 커넥터가 사전 설치된 차폐 신호 연결 케이블.

케이블 사양 : 도체 : 가닥 통조림 구리, 단열재 : 열 내성 폴리 비닐 클로라이드 (PVC), 방패 : 구리 메쉬 (≥90% 적용 범위).

길이 : 표준 1.5 미터.

작동 온도 : -40 ° C ~ +85 ° C.

환경 저항 : 상대 습도 : 5% ~ 95% (비 콜링).

커넥터 호환성 : Bally Nevada 3500 시리즈 모니터링 모듈 및 해당 프리 앰프 인터페이스와 호환됩니다. 커넥터 모델은 시스템 구성 요소 인터페이스와 정확하게 일치합니다.

신호 전송 특성 : 신호 감쇠 ≤ 0.5dB/10 미터 (1kHz 주파수)

응용 프로그램 시나리오

Belly Nevada 16710-15 샤프트 진동, 샤프트 변위, 확장 차이 및 전력 (증기 터빈, 발전기), 석유 화학 (압축기), 금속 (롤링 밀), 제지 및 기타 산업의 주요 회전 기계의 기타 매개 변수에 대한 온라인 모니터링에 널리 사용됩니다.

이익

Bentily Nevada 16710-15 진정한 액세서리로서 Bently Nevada 모니터링 시스템과 매우 호환되어 시스템 통합 복잡성을 줄입니다. 신뢰할 수있는 보호 및 신호 품질은 케이블 결함으로 인한 잘못된 경보 또는 다운 타임의 위험을 줄입니다.

지침

Belly Nevada 16710-15 연결 : 시스템에 전원이 꺼져 있는지 확인하십시오. 케이블의 한쪽 끝에 사전 조립 된 커넥터를 3500 시리즈 모니터링 모듈의 신호 입력 터미널에 연결하십시오. 다른 쪽 끝을 해당 근위 이민성 증폭기 또는 센서의 신호 출력 단자에 연결하십시오. 커넥터가 완전히 참여하고 ( "클릭"소리가 들렸다) 느슨해지지 않도록하십시오.

배선 요구 사항 : 케이블을 강력한 전자기 소스에서 멀리 떨어 뜨리고 전원 케이블과 평행하게 작동하지 마십시오. 케이블을 건너면 수직으로하십시오. 절연 클램프를 사용하여 케이블을 고정하십시오.

검사 및 유지 보수 : 정기적으로 (3 개월마다) 절연이 손상되지 않고 차폐가 노출되지 않도록 케이블을 검사하십시오. 커넥터를 꽂거나 플러그를 뽑기 전에 항상 전원 코드를 분리하여 인터페이스 나 모듈이 켜져있는 동안 인터페이스 나 모듈이 손상되지 않도록하십시오.

호환성 제한

Belly Nevada 16710-15 Bently Nevada 3500 시리즈 시스템에만 적용됩니다. 다른 브랜드 나 3500 비 시리즈 모듈의 모듈과 혼합하지 마십시오. 그렇지 않으면 신호 불일치 또는 인터페이스 손상이 발생할 수 있습니다.
