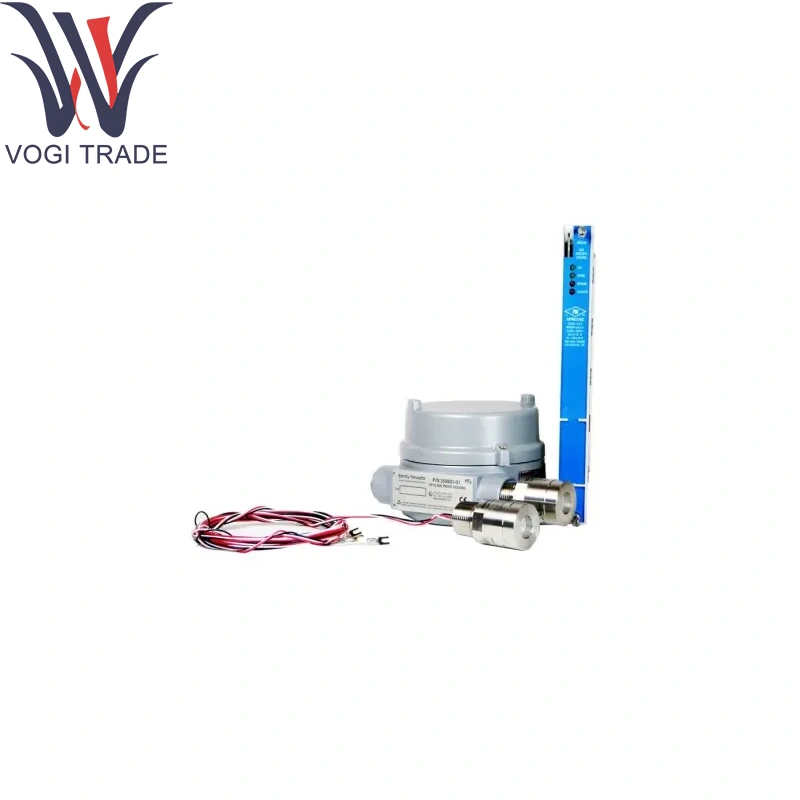

Belly Nevada 164578-01

주문 정보 주문mation

유해 가스 감지 모듈

3500/63-axx-bxx

A : 입력/출력 모듈 :

01 내부 종단 촉매 비드 입력/출력 모듈

02 외부 종단 촉매 비드 입력/출력 모듈

B : 대행사 승인 :

01 FM (C/US), IEC

기술 매개 변수

채널 : Bently Nevada 164578-01에 대한 4 개의 아날로그 입력, 개별적으로 구성 가능 :

4–20MA 전류 루프

0–10V DC 전압 신호

내부 종료 :

4-20mA의 250Ω 정밀 저항

전압 모드의 10kΩ 입력 임피던스

본질적인 안전 장벽 : Bently Nevada 164578-01의 Classi Zone2/Div2에 대한 입력 당 내부 Zener-Diode 네트워크

해상도 및 정확도 : 16 비트 A/D, 본격적인 규모의 ± 0.1%

샘플링 속도 : 채널 당 50 개의 샘플/초

분리 : ≥1KV 채널-섀시 접지

입력 보호 : 과전압 클램프 ± 35V, 역-용극성 보호

전력 소비 : 랙 버스를 통한 24VDC (18–32VDC); ≤3W

환경 등급 :

작동 온도 : 0 ° C ~ +60 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95%RH, 비 응축

제품 기능

신호 컨디셔닝 : 저수준 아날로그 출력을 허용하고 Bently Nevada 164578-01을 통해 종단 및 배리어 분리를 적용한 다음 랙 버스 전송을 위해 디지털화합니다.

통합 장벽 및 종료 : 안전 장벽 및 입력 저항을 보드에 포함시킵니다.

진단 : 루프 무결성을 모니터링하고 디지털 버스를 통해 결함을보고합니다.

응용 분야

가연성 가스 검출 : 터빈 인클로저에서 Belly Nevada 164578-01을 사용한 메탄 농도 모니터링.

독성 가스 안전 시스템 : HATS/CO 검출기를 종료 논리에 통합합니다.

유해 지역 설치 : Bally Nevada 164578-01이있는 Zone2/Div2 제어 패널.

프로세스 안전 통합 : DCS/SCADA 시스템에 가스 센서 데이터를 공급합니다.
