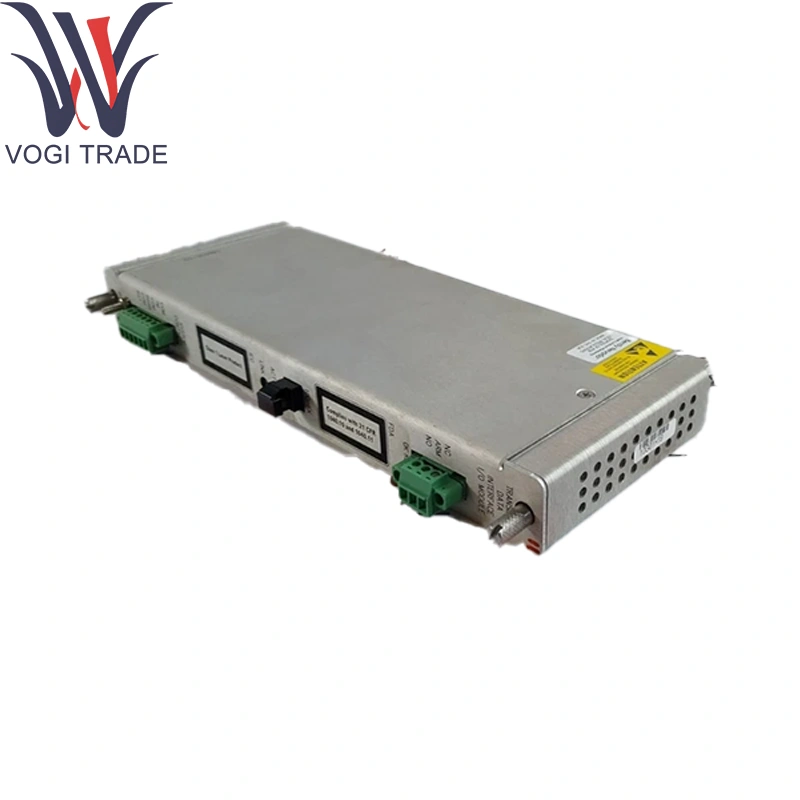

Belly Nevada 146031-02

주문 정보

저장

288055-01 USB 케이블이있는 표준 과도 데이터 인터페이스 모듈

123M4610* 10 피트 a ~ b USB 케이블

146031-01 10Base-T/100Base-TX I/O 모듈

146031-02 100Base-FX (광섬유) I/O 모듈

161580 3500/22m TDI 작동 및 유지 보수 사용자 안내서

164466 네트워크 액세서리 데이터 시트

00580441 커넥터 헤더, 내부 종료, 3 위치, 녹색

00580436 커넥터 헤더, 내부 종료, 6 위치, 녹색

111M5777 커넥터 헤더, 내부 종료, 2- 위치, 녹색

166M2390 커넥터 헤더, 푸시 인 스프링 유형 (PN 00580436 대체)

166M4363 커넥터 헤더, 푸시 인 스프링 유형 (PN 00580441 대체)

146031-03 10Base-T/100Base-TX I/O 모듈 GLD 도금

146031-04 100Base-FX (광섬유) I/O 모듈 GLD 도금

기술 매개 변수

백플레인 인터페이스 : 3500 디지털 버스를위한 듀얼 50 핀 커넥터 Bally Nevada 146031-02

파이버 포트 : 2 × 100Base-FX 멀티 모드 SC 또는 ST 커넥터 (고객 옵션에 따라 다름)

파장 : 1300nm

최대 거리 : 62.5/125µm 섬유에서 최대 2km; Bally Nevada 146031-02가있는 50/125µm 섬유에서 최대 5km

데이터 속도 : 100Mbps 전이중

네트워크 토폴로지 : 지점 간, 데이지 체인 또는 링 (외부 섬유 링 관리자 포함)

분리 : ≥2KV 광학 대차-섀시 갈바닉 분리

표시기 : 섬유 포트를 통한 링크/활동의 전면 패널 LED; 백플레인 -ok; 파워 확인

전원 : 랙 백플레인을 통한 24VDC (18–32VDC), ≤0.5a

환경 등급 :

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : ≤95%RH, 비 응축

제품 기능

광섬유 브리징 : Bently Nevada 146031-02를 통해 섬유질을 통해 투명하게 터널 3500 버스 프레임으로 실시간 보호 트래픽을 유지합니다.

장거리 통신 : 구리 제한을 넘어 네트워크 범위를 확장합니다.

중복 링 지원 : 고 가용성을 위해 이중 섬유 링 토폴로지에 통합됩니다.

진단 및 모니터링 : 섬유 링크 건강 및 백플레인 연결의 지속적인 상태보고.

응용 분야

발전소 : 원격 터빈/발전기 랙을 변전소에 걸쳐 Bently Nevada 146031-02를 사용하여 방을 제어 할 수 있습니다.

석유 화학 및 정제 : 유해 지역 구역의 통신.

광업 및 금속 : Belly Nevada 146031-02를 가진 전기적으로 시끄러운 환경에서 광섬유 백홀.

석유 및 가스 플랫폼 : 번개 보호 기능을 갖춘 데크 위/아래의 장거리 통신.

프로세스 오토 화 스키드 : 강력한 광섬유 연결이 필요한 모듈 식 스키드 장착 패널.
