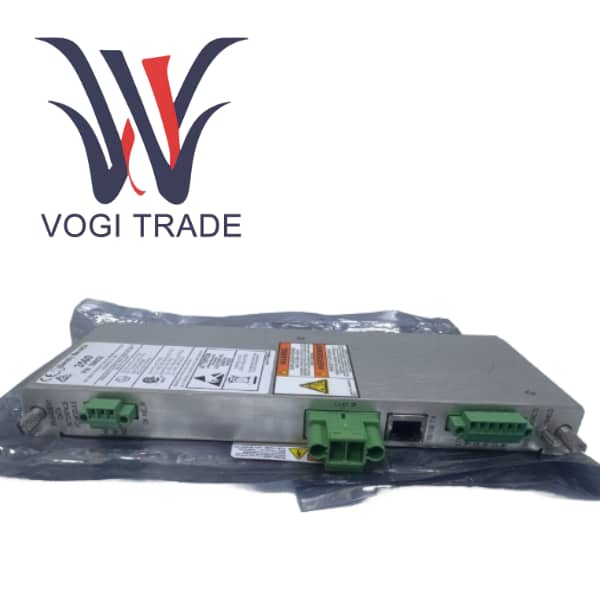

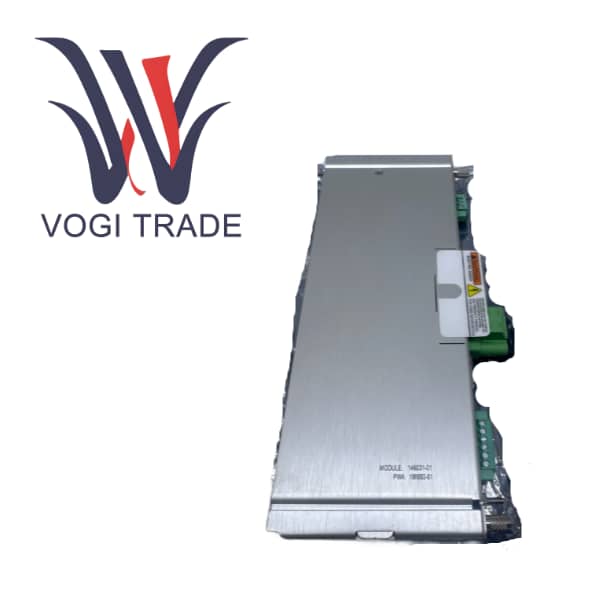

벤틀리 네바다 146031-01 190093-01

제품특징

Bently Nevada 146031-01 PWA190093-01은 중요한 통신 인터페이스인 3500/22M TDI(Transient Data Interface) 시스템용으로 특별히 설계된 10Base-T/100Base-TX 이더넷 I/O 모듈입니다. 이 모듈은 표준 이더넷을 통해 Bently Nevada 3500 기계식 모니터링 랙과 상위 시스템(예: GE의 System 1® 소프트웨어)의 원활한 통합을 지원합니다. 물리 계층 및 데이터 링크 계층으로서 실시간 분석 및 진단을 위해 중요한 기계 상태 데이터(정상 상태 값, 과도 파형 및 경보 정보 포함)를 모니터링 시스템에서 자산 관리 플랫폼으로 전송할 수 있습니다.

3500 시스템의 핵심 구성 요소인 이 모듈은 랙 전용 전체 높이 후면 슬롯에 설치되며 네트워크 기반 데이터 수집 및 원격 구성이 필요한 모든 설치에 중요합니다.

사양 및 매개변수

통신 표준       10Base-T 및 100Base-TX 이더넷, IEEE 802.3을 준수합니다.

단순화된 케이블링에는 범용 RJ-45 커넥터와 표준 CAT5e 케이블이 사용됩니다. 전용 케이블링 시스템과 비교하여 설치, 예비 부품 관리 및 문제 해결이 단순화됩니다.

지원되는 프로토콜                BN 호스트 프로토콜(3500 구성, 데이터 수집 및 디스플레이 소프트웨어와의 통신용)

                                             BN TDI 프로토콜(GE System 1® 소프트웨어와의 통신용)

물리적 연결                 커넥터                단일 RJ-45 포트

                                             케이블 유형               표준 차폐 카테고리 5 이더넷 케이블

                                             최대 케이블 길이     100미터(328피트)

통신 표준       10Base-T 및 100Base-TX 이더넷, IEEE 802.3을 준수합니다.

환경 제한                작동 온도      -30°C ~ +65°C(-22°F ~ +149°F)

                                             보관 온도         -40°C ~ +85°C(-40°F ~ +185°F)

                                             습도                           95% 비응축

물리적 크기                높이 x 너비 x 깊이       241.3mm x 24.4mm x 99.1mm(9.50인치 x 0.96인치 x 3.90인치)

                                             무게                              0.20kg(0.44lbs)

                                             랙 공간                        전체 높이 후면 슬롯 1개가 필요합니다.

                                             위험 지역 승인   적절한 랙 구성으로 사용 가능(예: Class I, Div 2의 경우 CSA/NRTL, Zone 2의 경우 ATEX/IECEx).

제품 특징

이중 속도 이더넷 인터페이스는 기존 10Mbps 및 최신 100Mbps 네트워크 인프라에 유연하게 연결할 수 있으며 자동 속도 협상 및 이중 모드를 지원합니다.

견고하고 내구성이 뛰어난 산업 디자인은 열악한 산업 환경에서 안정적인 작동을 위해 특별히 설계되었으며, 넓은 작동 온도 범위를 특징으로 하고 산업 등급 전자기 호환성 내성 및 방사선 표준 EN 61000-6-2, EN 61000-6-4를 준수합니다.

양방향 통신을 지원하는 원활한 시스템 통합을 구성(BN 호스트 프로토콜 사용) 및 지속적인 데이터 수집(BN TDI 프로토콜 사용)에 사용할 수 있으므로 3500개의 랙을 공장의 모니터링 네트워크에 완전히 통합할 수 있습니다.

포괄적인 데이터 유형에 대한 지원은 다음을 포함하여 TDI가 수집한 모든 주요 데이터의 전송을 용이하게 합니다.

전체 진동, 온도 등의 정적 값

동기 및 비동기 동적 파형

임시 데이터의 시작/슬라이딩

알람 및 이벤트 데이터

단순화된 케이블링에는 범용 RJ-45 커넥터와 표준 CAT5e 케이블이 사용됩니다. 전용 케이블링 시스템과 비교하여 설치, 예비 부품 관리 및 문제 해결이 단순화됩니다.
