벤틀리 네바다 140734-02

제품개요

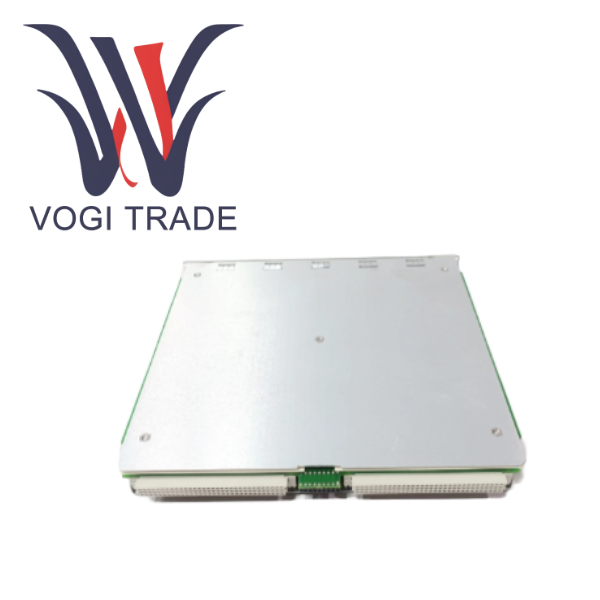

140734-02 Baker Hughes의 자회사인 Bently Nevada가 고성능 4채널 Proximitor 진동 모니터링 모듈을 출시했습니다. 3500 상태 모니터링 및 기계 보호 시스템의 핵심 구성 요소 중 하나인 3500/42M은 중요한 회전 및 왕복 기계의 포괄적인 진동, 변위 및 위치 모니터링을 위해 특별히 설계되었습니다.

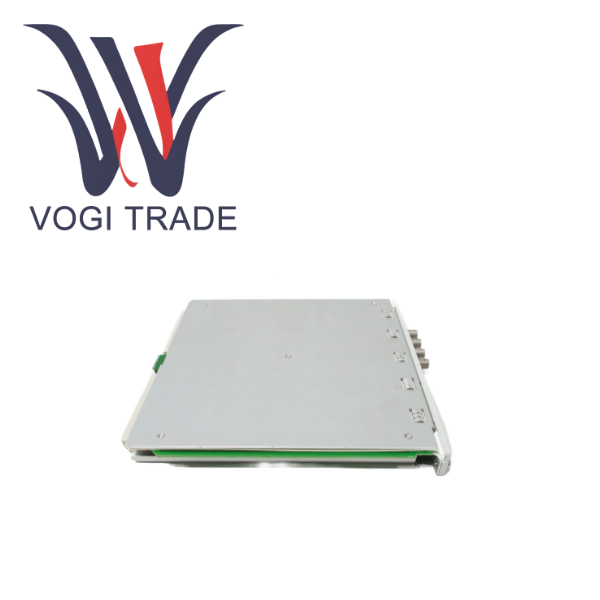

3500/42M은 단일 너비 1/4 슬롯 설계를 채택하고 표준 3500 랙에 직접 삽입할 수 있습니다. 가장 두드러진 특징은 높은 수준의 유연성과 다기능입니다. 함께 제공되는 3500 랙 구성 소프트웨어를 통해 프로그래밍된 각 채널 쌍은 최대 9개의 서로 다른 측정 기능 중 하나를 수행하도록 독립적으로 구성될 수 있습니다. 반경 방향 진동, 축 변위, 차동 팽창, 편심, REBAM, 가속도, 속도, 절대 축 진동 및 원형 수용 영역이 포함됩니다. 이 다기능 단일 기계 설계를 통해 140734-02는 단순한 펌프 및 팬부터 복잡한 증기 터빈 발전기 세트 및 압축기에 이르기까지 광범위한 응용 시나리오에 적응할 수 있습니다. 3500/42M은 포괄적인 기계 보호 및 상태 모니터링을 위한 이상적인 선택입니다.

제품 기능적 특징

다기능 및 프로그래밍 가능 채널 쌍

140734-02의 핵심 혁신은 모듈의 4개 채널이 두 쌍으로 나누어진다는 것입니다. 각 쌍은 서로 다른 측정 작업을 수행하도록 독립적으로 동시에 구성할 수 있습니다. 예를 들어 채널 1과 2는 방사상 진동을 모니터링하도록 구성할 수 있고 채널 3과 4는 축 변위를 모니터링하도록 동시에 구성할 수 있습니다. 이 설계는 개별 모듈의 활용률과 애플리케이션 유연성을 크게 향상시킵니다.

광범위한 측정 라이브러리는 회전 기계의 거의 모든 주요 기계적 매개변수를 포괄하는 9가지 유형의 측정을 지원합니다.

변위 유형에는 방사형 진동, 추력 위치, 차동 팽창 및 편심이 포함됩니다.

속도 카테고리는 속도와 가속도로 구분됩니다.

고급 진단 REBAM, 순환 수용 영역.

복합형의 절대적인 샤프트 진동.

풍부한 정적 값 출력 및 정확한 경보

단순한 RMS를 넘어 각 측정 유형에 대해 3500/42M 모듈은 총 RMS 값을 계산할 뿐만 아니라 일련의 정적 값도 출력합니다. 예를 들어 방사형 진동 모드에서 140734-02는 Direct, Gap, 1X Amplitude, 1X Phase Lag, 2X Amplitude, Smax Amplitude 등을 출력합니다. 이러한 풍부한 데이터는 심층적인 결함 진단을 위한 핵심 단서를 제공합니다.

프로그래밍 가능한 2단계 경보 시스템은 경고 및 위험이라는 두 가지 수준의 하드웨어 릴레이 경보를 제공합니다. 경보의 트리거 임계값과 시간 지연은 소프트웨어를 통해 정확하게 설정될 수 있어 순간적인 간섭으로 인한 잘못된 트립을 효과적으로 방지하고 매우 위험한 작업 조건에서 시기적절한 조치를 보장합니다.

강력한 시스템 통합 및 진단 기능

4~20mA 표준 출력을 사용하면 각 채널의 주요 측정값을 4~20mA 신호를 통해 DCS/PLC로 출력하여 중앙 집중식 모니터링이 가능합니다.

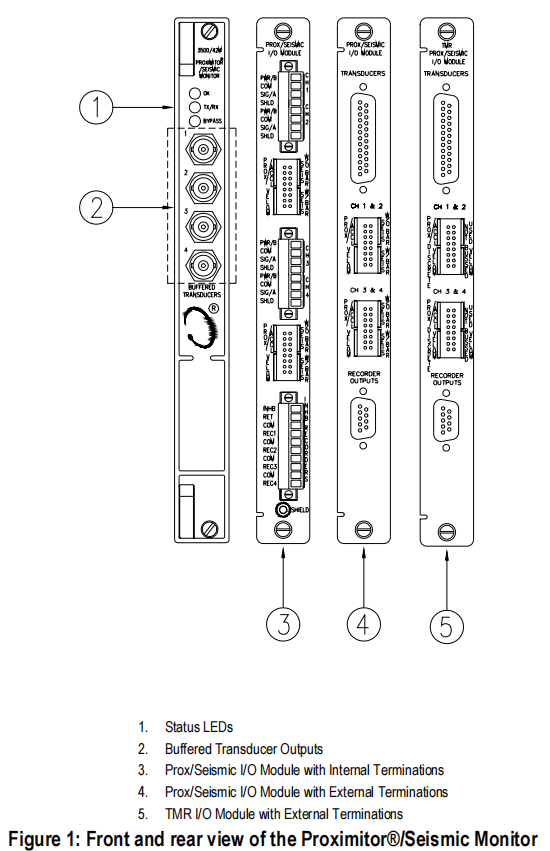

전면 패널 버퍼 출력은 고품질 원시 센서 신호를 제공하므로 현장 엔지니어가 휴대용 데이터 수집기를 사용하여 상세한 스펙트럼 및 파형 분석을 수행할 수 있습니다.

140734-02의 3개 전면 패널 LED는 유지보수 담당자에게 모듈의 상태, 통신 상태 및 작동 모드에 대한 직관적인 정보를 제공합니다.

적용 산업 범위

3500/42M 140734-02는 복잡하고 중요한 회전 장비가 있는 모든 중공업 분야에 적용 가능합니다.

에너지 및 전력 분야에서 당사는 방사형/축방향 진동, 스러스트 베어링 마모, 열팽창, 대형 샤프트 굽힘 및 베어링 상태를 포함하여 증기 터빈, 가스 터빈 및 발전기에 대한 포괄적인 모니터링을 제공합니다.

석유화학 산업의 대형 원심/축류 압축기 및 반응기 교반기의 상태 모니터링, 특히 롤링 베어링의 조기 결함 경고는 매우 중요합니다.

진동 및 변위의 고정밀 및 다기능 모니터링이 필요한 야금, 광업, 제지, 시멘트 및 기타 산업의 모든 핵심 장비입니다.
