벤틀리 네바다 138607-01

제품O개요

138607-01은 Bently Nevada 3500 시리즈 기계 상태 모니터링 시스템을 위한 전용 광섬유 이더넷 통신 인터페이스 모듈입니다. 3500 랙의 백플레인에 설치된 I/O 모듈의 경우, 100Base-FX 파이버 이더넷 물리적 인터페이스를 제공하도록 특별히 설계되었습니다.

통신 프로세서의 물리적인 부분으로서 랙 내의 디지털 신호를 광 신호로 변환하고 이를 광섬유 케이블을 통해 제어실의 스위치나 엔지니어 스테이션으로 전송하는 역할을 합니다. 주로 전자기 간섭이 심하거나 전송 거리가 긴 산업 현장의 통신 문제를 해결합니다.

이 모듈은 절반 높이 모듈이며 일반적으로 랙 후면의 특정 I/O 슬롯에 설치되며 내부 케이블을 통해 전면 TDI/RIM 모듈에 연결됩니다.

현장사례

대규모 석탄화력발전소 분산제어시스템 통합

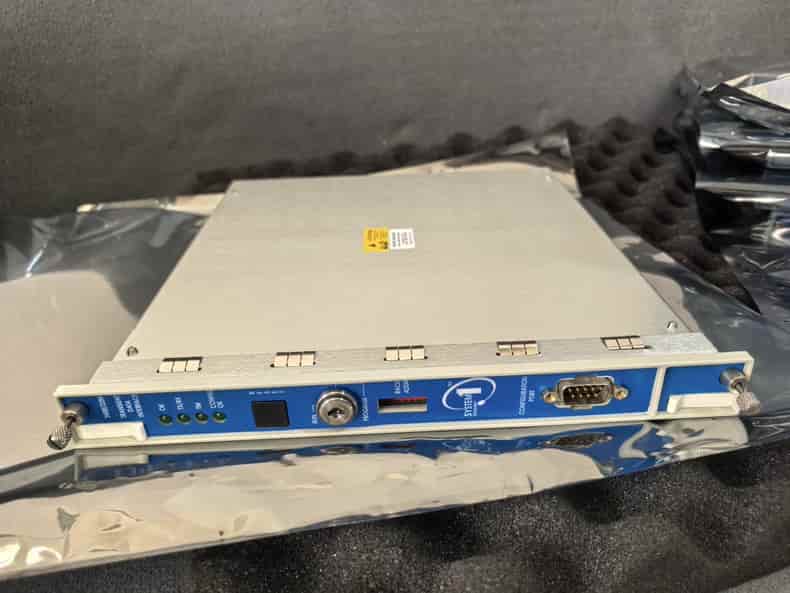

발전소의 터빈 모니터링 시스템은 터빈실에 설치되어 있으며, 중앙 제어실은 터빈실에서 800m 떨어져 있습니다. 138607-01 100Base-FX 광 I/O 모듈

엔지니어는 3500 랙 뒤에 138607-01 모듈을 설치하고 전면에 3500/22M 통신 프로세서를 설치했습니다. 한쪽 끝은 랙 뒤의 138607-01 모듈에 연결되고 다른 쪽 끝은 제어실 스위치의 광섬유 인터페이스에 연결되는 800미터 길이의 다중 모드 광케이블이 배치되었습니다. 장치 작동 중에 샤프트 진동 및 베어링 진동과 같은 주요 데이터는 TDI에 의해 처리된 후 138607-01에 의해 광 신호로 변환되고 광섬유를 통해 손실 없이 제어실의 System 1 소프트웨어로 전송됩니다. 현장의 엄청난 여기 전류 간섭과 장거리에도 불구하고 광학 링크는 방해받지 않고 유지되므로 상위 컴퓨터가 장치 상태를 실시간으로 정확하게 모니터링할 수 있습니다.

유사한 제품 비교

138607-01 100Base-FX 대 138131-xxx 10Base-T/100Base-TX

차이점

138607-01 전송 거리가 약 2km이고 강력한 간섭 방지 기능을 갖춘 광섬유를 사용하지만 비용이 더 높습니다. 광섬유 트랜시버 또는 광섬유 스위치가 필요합니다. 138131은 표준 네트워크 케이블을 사용하는 일반적인 RJ-45 전기 포트 모듈로, 전송 거리가 100미터에 불과하고 간섭에 취약하지만 비용이 저렴하고 인터페이스가 보편적입니다.

선택 제안

거리가 100미터 미만이고 간섭이 낮은 경우 138131을 선택하십시오. 거리가 100미터 이상이거나 간섭이 심한 경우 반드시 138607-01을 선택하십시오.

138607-01 대 161756-xxx 100Base-FX I/O 모듈

차이점

138607-01은 초기 또는 특정 구성 주문 번호인 반면, 161756 시리즈는 일반적으로 특정 길이의 광섬유 케이블이 포함된 구성 요소 패키지를 나타냅니다. 기능적으로는 둘 다 100Base-FX 모듈이지만 물리적 인터페이스나 포함된 케이블 액세서리에 약간의 차이가 있을 수 있습니다.

제품 업데이트 및 기술 개발

3500/20부터 3500/22M까지 초기 3500 시스템은 상대적으로 통신 능력이 약한 3500/20 RIM 모듈을 사용했다. 3500/22M이 출시되면서 대역폭에 대한 수요가 증가했고, 100Base-FX 광모듈은 과도 데이터의 고속 전송을 지원하는 표준 구성이 되었습니다.

인터페이스 표준화. 초기의 광학 인터페이스는 다소 혼란스러웠습니다. 이제 점차적으로 MT-RJ 또는 보다 주류인 SFP 모듈식 인터페이스로 통합됩니다.

미래의 추세는 광통신이 주류이지만 이제 차세대 시스템에서는 더 작은 크기의 SFP 소형 폼 팩터 플러그형 광 모듈을 사용하는 경향이 있어 인터페이스를 더욱 유연하게 만들고 다양한 파장이나 거리의 모듈을 핫스왑 가능한 교체로 지원하는 것입니다.
