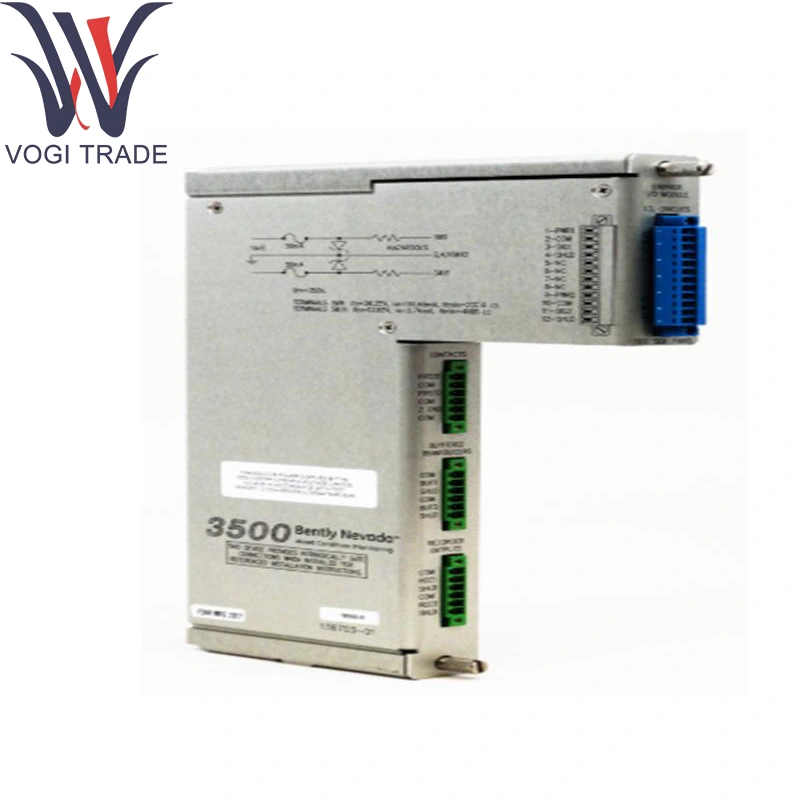

Belly Nevada 136711-01

주문 정보

3500/60- 특이 적

163179-01 3500/60 온도 모니터 (레코더 없음)

133827-01 3500/60 RTD/TC 비 분리 I/O 모듈, 외부 종료.

133819-01 3500/60 RTD/TC 비 분리 I/O 모듈, 내부 종료

133835-01 3500/60 TC 분리 된 I/O 모듈, 내부 종료.

133843-01 3500/60 TC 분리 된 I/O 모듈, 외부 종단.

136711-01 3500/60 RTD/TC I/O 내부 장벽 및 내부 종단이있는 모듈.     (이소화되지 않음)

기술 매개 변수

채널 : 8 개의 아날로그 입력, Bally Nevada 136711-01과 같이 개별적으로 구성 가능합니다.

4- 와이어 RTD : PT100 또는 PT1000

분리 팁 열전대 : Typee, J, K, T.

RTD 여기 : Bently Nevada 136711-01의 채널 당 1MA 상수-전류

열전대 보상 : 온보드 콜드 접합 참조, ± 0.5 ° C 정확도

입력 범위 및 정확도 :

RTD : –200 ° C ~ +850 ° C, ± 0.1 ° C

TC (E/J/K/T) : ITS-90에 따라 스팬의 ± 0.2%

변환 : 16 비트 Δς ADC, 동시 스캔

샘플링 속도 : 채널 당 최대 2 샘플/초

내부 종료 : 정밀 100Ω (RTD) 및 100MV 참조 (TC) 저항

격리 : 1KV 채널-섀시

진단 : 오픈 회로, 단락, 결함 플래그를 사용한 범위 외 감지

전력 소비 : 24VDC 백플레인에서 ≤8W

운영 환경 :

온도 : 0 ° C ~ +70 ° C

저장 : –40 ° C ~ +85 ° C

습도 : ≤95%RH, 비 응축

제품 기능

경보 신호 : Bently Nevada 136711-01을 통해 개별 명령을 받고 릴레이 연락처를 작동시킵니다.

고밀도 출력 : 하나의 모듈에서 8 개의 알람/트립 출력을 통합합니다.

자기 진단 : 코일 드라이브 건강을 모니터링하고 연락처 결함을보고합니다.

유연한 배선 : 필드 연결을위한 나사 터미널 블록.

응용 분야

터빈 및 압축기 보호 : Belly Nevada 136711-01로 과속 트립 솔레노이드를 구동합니다.

발전기 및 모터 모니터링 : 베어링 결합 경보 활성화.

프로세스 플랜트 기호어 : 제어실에서 혼/램프 회로를 공급합니다.

안전 인터록 : 기계 경보를 ESD 시스템에 통합합니다.

OEM 장비 : Belly Nevada 136711-01을 사용한 스키드 시스템의 내장 랙 마운트 출력.
