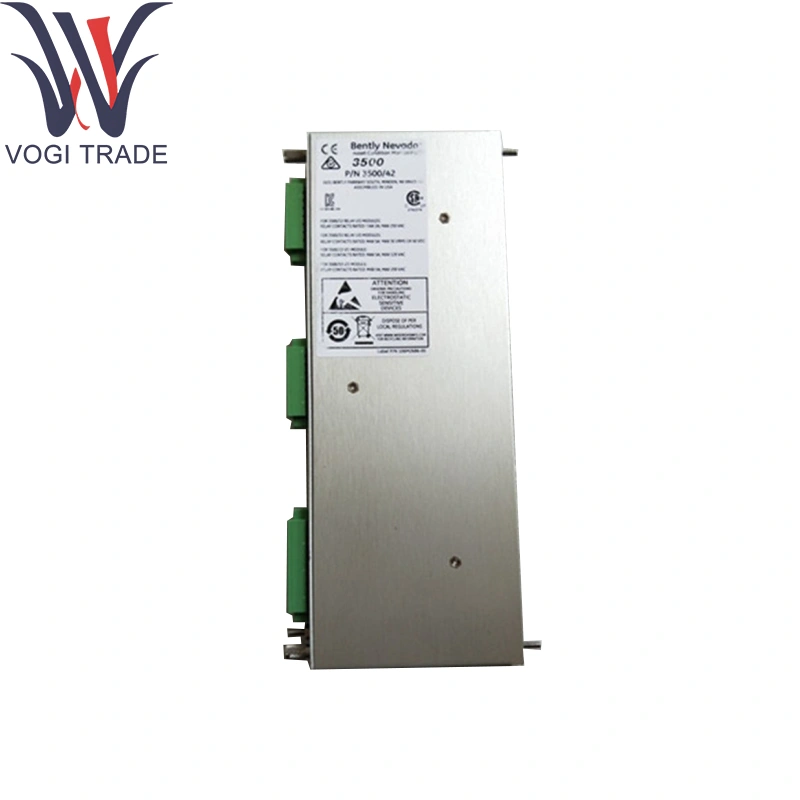

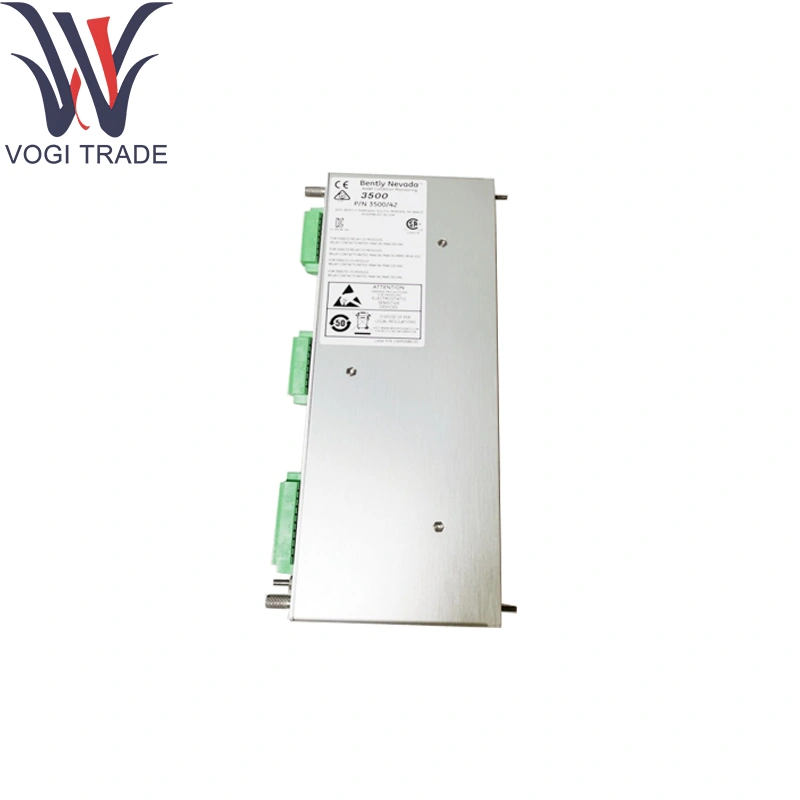

Belly Nevada 136294-01

주문 정보

프로세스 변수 모니터

3500/62-AA-BB

A : I/O 모듈 유형

내부 종단이있는 01-10 ~ +10 VDC I/O 모듈

02-10 ~ +10 VDC I/O 모듈이있는 외부 종료

03 내부 종단이있는 분리 된 +4 ~ +20 MA I/O 모듈

04 외부 종단이있는 분리 된 +4 ~ +20 MA I/O 모듈

05 내부 장벽 및 내부 종단이있는 +4 ~ +20 MA I/O 모듈

B : 대행사 승인 옵션

00 없음

01 CSA/NRTL/c

02 ATEX/CSA (클래스 1, 구역 2)

기술 매개 변수

채널 : Bently Nevada 136294-01의 6 개의 분리 된 아날로그 입력

입력 범위 : 4–20MA (내부적으로 250Ω로 종료) 또는 –10V ~ +10V

정확도 : 풀 스케일의 ± 0.25%

반복성 : 풀 스케일의 ± 0.1%

분리 전압 : 500V 채널-섀시

소음 면역 : 500MV 피크 차동

과도 면역 : IEC 표준에 따라 10kV 버스트

전환율 : 채널 당 10 개의 샘플/초

전력 소비 : 7W 일반

작동 온도 : 0 ° C ~ +70 ° C

스토리지 온도 : –40 ° C ~ +85 ° C

습도 : 최대 95% RH, 비 응축

제품 기능

루프 컨디셔닝 : Belty Nevada 136294-01을 통한 4–20MA 또는 ± 10V 루프 버퍼 및 선형화, 정확한 250Ω 종단을 적용합니다.

디지털화 : 3500 백플레인 버스에서 전송을 위해 아날로그 입력을 디지털 값으로 변환합니다.

알람 로직 : 각 채널을 프로그래밍 가능한 높은/낮은 설정 점 및 플래그 경보 조건과 비교합니다.

진단 : 공개 회로, 단락, 오버랜지 및 시스템 인터페이스에 대한 결함을보고합니다.

분리 : 갈바니 분리를 제공하여지면 루프를 방지하고 다운 스트림 전자 장치를 보호합니다.

응용 분야

프로세스 모니터링 : 터빈, 압축기, 펌프 및 엔진에서 Belly Nevada 136294-01을 사용한 압력, 흐름, 온도 및 레벨 루프.

기계 보호 : 안전 약정 경보 (과압, 과개 추적)를 트립 로직으로 공급합니다.

DCS/SCADA 통합 : 플랜트 제어 시스템의 경우 Bently Nevada 136294-01을 사용하여 필드 루프를 디지털 데이터로 변환합니다.

유해 지역 패널 : 내부 모듈 격리가 외부 배리어 하드웨어를 대체하는 Zone2/Div2 설치.

개조 프로젝트 : 기존 센서 루프를 유지하는 동안 Bently Nevada 136294-01을 사용하여 아날로그 랙 업그레이드.
