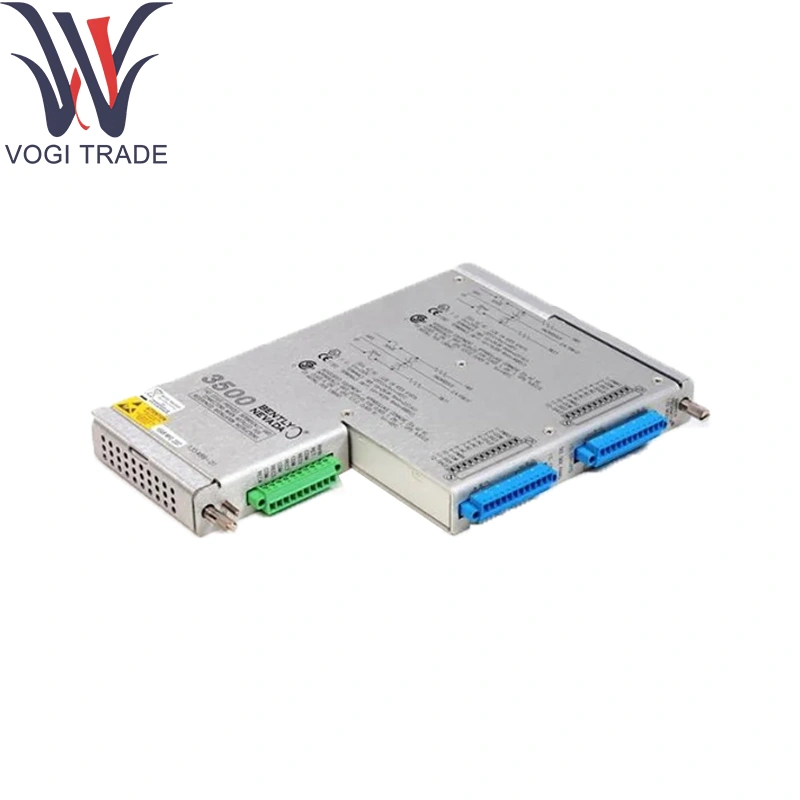

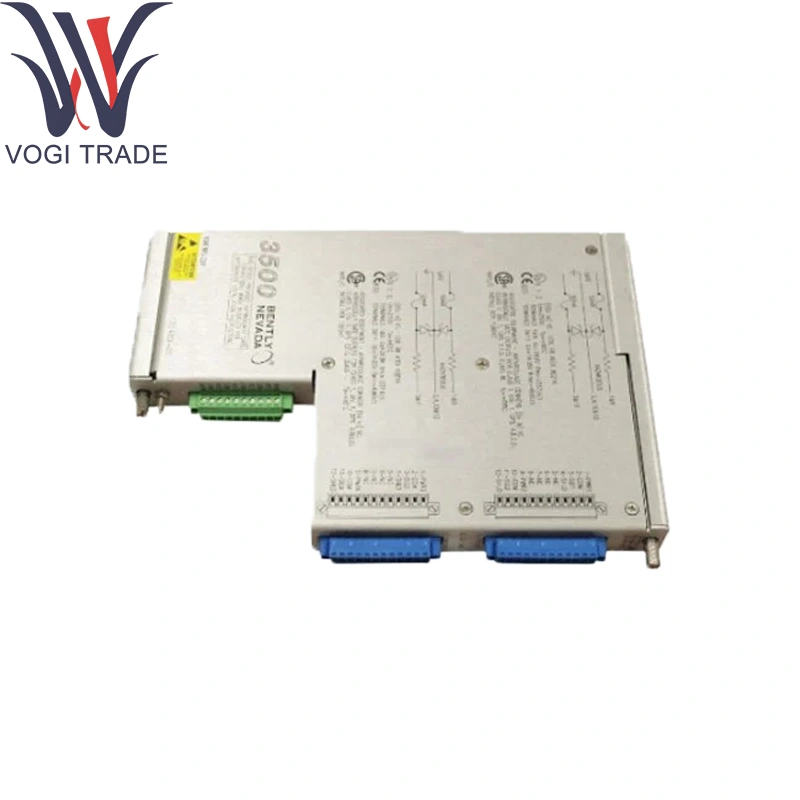

Belly Nevada 135489-04

주문 정보

근위 이민 모니터

3500/40m-AA-BB

A : I/O 모듈 유형

01

내부 종료가있는 근위 I/O 모듈

02

외부 종단이있는 근위 I/O 모듈

03

내부 장벽 및 내부 종단이있는 근위 I/O 모듈

B : 유해 지역 승인 옵션

00

없음

01

CSA / NRTL / C (클래스 1, 디비전 2)

02

ATEX / IECEX / CSA (클래스 1, 영역 2)

기술 매개 변수

채널 : 4 개의 근접 프로브 입력 (활성 와전류 프로브)

프로브 여기 : –23 V DC, 채널 당 12 MA (내부 장벽을 통해 분리)

입력 범위 : 0–50 V P-P 프로브 출력

신호 컨디셔닝 :

Belly Nevada 135489-04에 대한 내부 1 KΩ 프로브 종결 저항

랙 CPU를 통한 프로그래밍 가능한 게인 및 오프셋

선택 가능한 1x, 2x 및 광대역 필터 대역

격리:

채널 당 고유 안전 제너 장벽

1 kV Benly Nevada 135489-04에서의 채널-섀시 갈바닉 분리

알람/상태 출력 : 3500 개 이상의 백플레인 버스를 초과하는 디지털 데이터; 채널-제시 및 결함에 대한 온보드 LED

전원 : 24V DC (18–32 V DC), ≤ 4 W 모듈 소비

환경 :

작동 온도 : 0 ° C ~ +70 ° C

저장 온도 : –40 ° C ~ +85 ° C

습도 : ≤ 95 % RH, Bently Nevada 135489-04의 비 콜렌즈

제품 기능

여기서는 자전거 프로브 신호가 Bently Nevada 135489-04를 통한 속도, 필터링 및 선형화를 통해이를 진동 및 클리어런스 데이터로 디지털화합니다. 3500 시리즈 랙의 디지털 버스를 통해 시스템 인터페이스 모듈로 측정 및 진단을 전달합니다.

핵심 지원 모듈

3500/65 신호 손실 모듈 : 프로브 또는 케이블 고장을 감지합니다

3500/01 시스템 인터페이스 모듈 : 집계 조건부 데이터 Bally Nevada 135489-04 3500/03 릴레이 모듈 : Form-C 릴레이 출력 제공

3500/04 아날로그 출력 모듈 : 측정 된 값을 4-20 MA 루프로 변환

근접 프로브 및 케이블 : 3300 XL 시리즈 프로브 Bally Nevada 135489-04와 호환됩니다.
